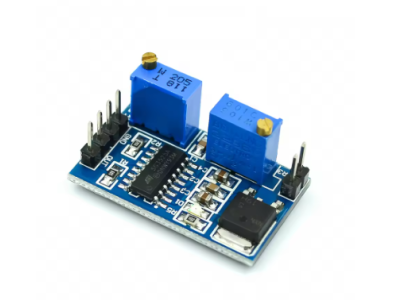

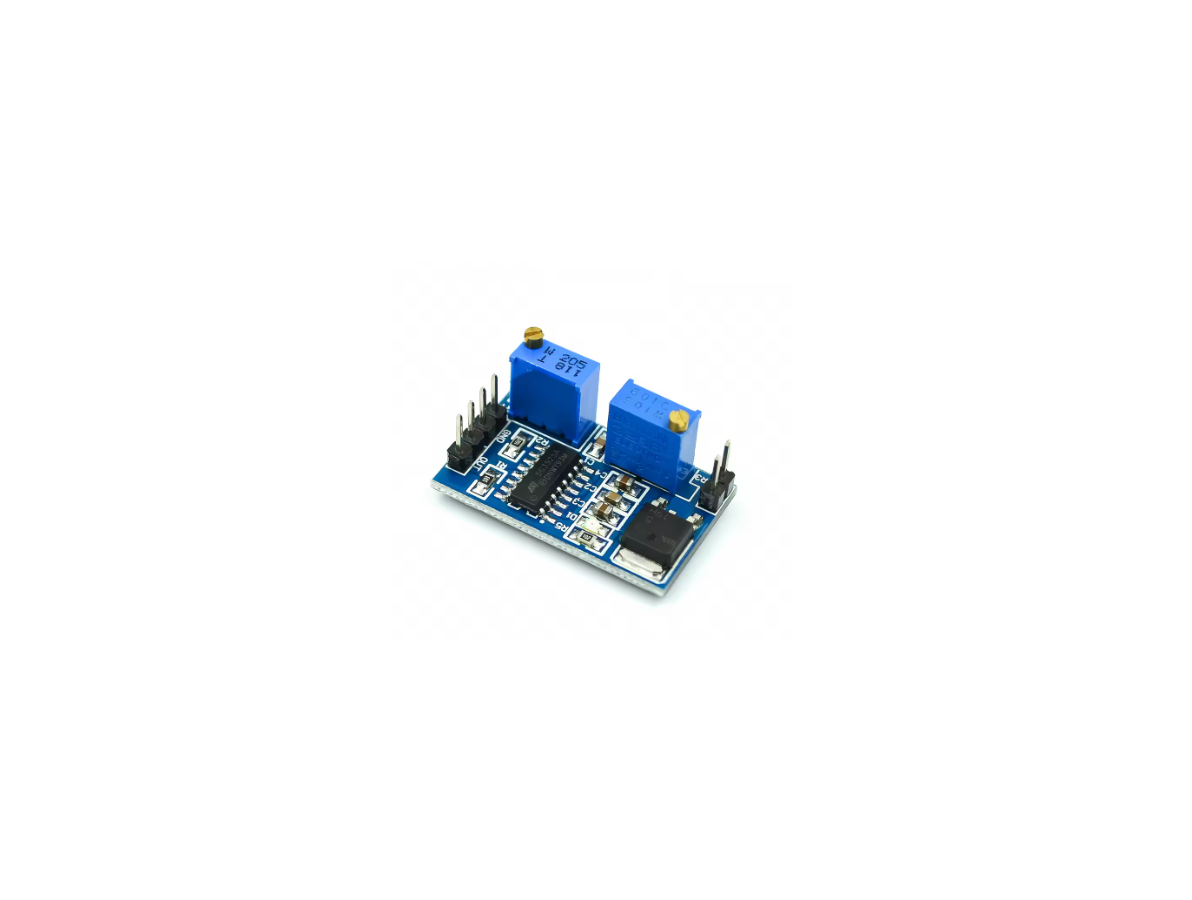

Shield para Arduino com Módulo Controlador PWM SG3525

O Módulo controlador PWM SG3525 é um módulo eletrônico projetado para gerar e controlar sinais PWM utilizando o circuito SG3525. Sua função principal é fornecer um gerador de modulação por largura de pulso que pode ser integrado a estágios de potência e controle em aplicações de conversão, acionamento e regulação. O módulo simplifica a implementação de sinais PWM em projetos de eletrônica, automação e prototipagem, permitindo ajustes e testes sem a necessidade de projetar o gerador do zero.

Principais Aplicações

Este módulo é indicado para projetos de robótica e automação que requeiram controle por PWM, como acionamento de estágios de potência através de drivers externos, desenvolvimento de fontes chaveadas e inversores em prototipagem, e atividades educacionais na cultura maker para ensino de técnicas de modulação e temporização. Também é útil em tarefas de manutenção e testes quando se precisa substituir ou validar a seção geradora de PWM de um circuito maior.

Como Funciona

O módulo atua como a etapa de geração do sinal PWM: recebe alimentação e sinais de controle apropriados e entrega saídas PWM que devem ser conectadas ao estágio de potência ou driver correspondente. Na prática ele fica entre a unidade de controle (por exemplo um microcontrolador ou placa de prototipagem) e os transistores/ drivers que comutam a carga. Ajustes e parametrizações do comportamento do PWM são realizados no próprio módulo e por elementos externos do projeto; é importante conferir a pinagem e como as saídas devem ser condicionadas antes da integração.

Cuidados e Vantagens

Entre as vantagens práticas estão a rapidez na integração do PWM em protótipos e a possibilidade de ajustar parâmetros do sinal sem refazer a placa. Antes da compra e da instalação, verifique a compatibilidade elétrica com seu projeto: confirme tensão de alimentação, pinagem, requisitos do estágio de potência que será comandado, necessidades de dissipação térmica e medidas de proteção ao controlar cargas indutivas. Utilize drivers e proteções adequadas para evitar sobrecarga no módulo quando for aplicado em circuitos de potência. Este produto é conhecido em ingles como "SG3525 PWM Controller Module"
