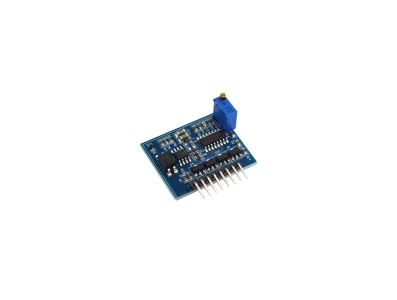

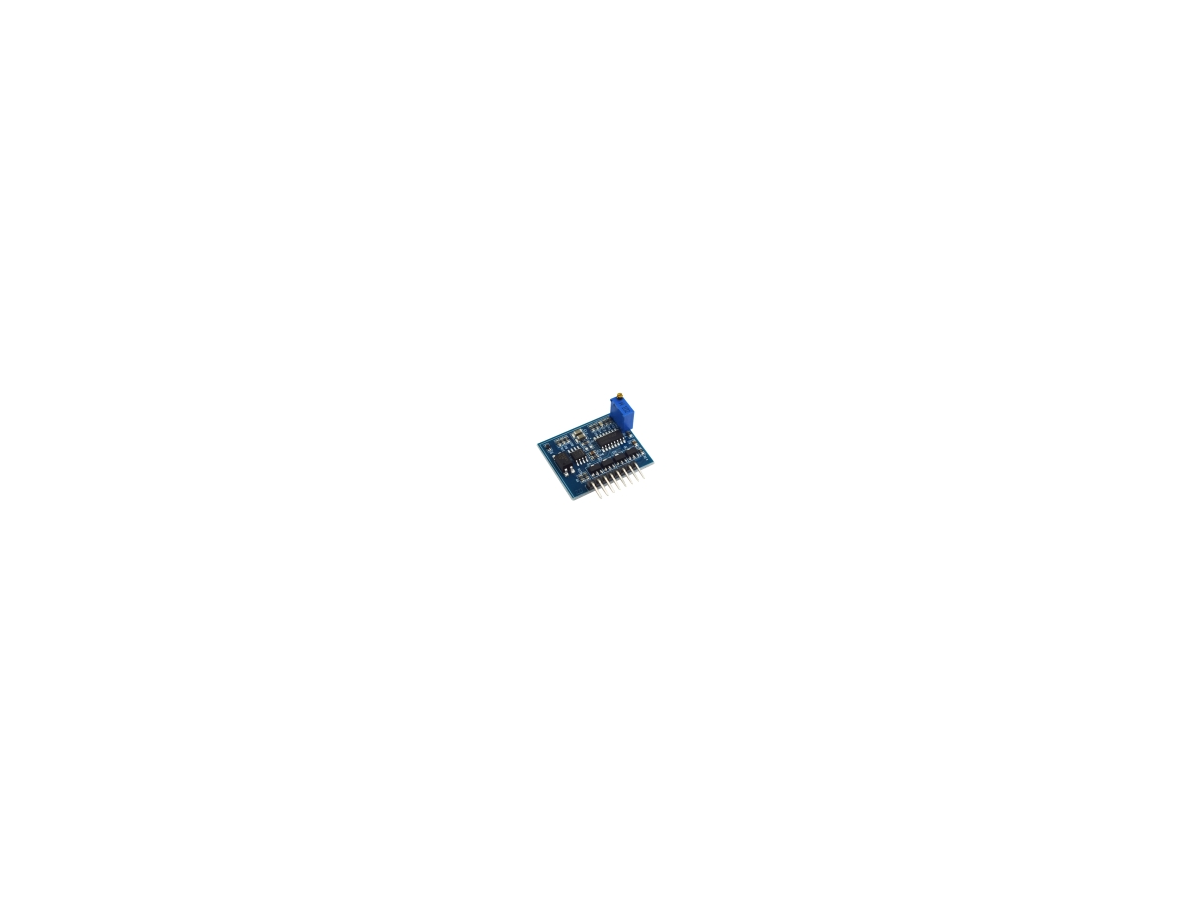

Placa driver inversor SG3525+LM358 azul, shield para Arduino

O que é a placa e qual sua função principal

A Placa de Acionamento Inversor SG3525+LM358 (Azul) é um módulo eletrônico que reúne circuitos de geração e condicionamento de sinais destinados a controle de inversores e estágios de potência. Seu propósito principal é fornecer sinais de controle e tratamento analógico para etapas que exigem modulação e comparação, usando a combinação funcional do gerador PWM e de amplificação/condicionamento de sinais em um mesmo circuito auxiliar.

Principais Aplicações

Este tipo de placa é indicado para prototipagem e desenvolvimento em robótica, automação e cultura maker, onde há necessidade de construir ou testar inversores, controladores de ponte H e fontes com etapa de potência separada. Também serve em ambientes educacionais e de manutenção para estudar comportamento de controle PWM, testar topologias de conversão e validar algoritmos de controle antes da integração na etapa de potência final.

Como Funciona

Na prática, a placa atua como estágio de controle: recebe sinais de referência e gera sinais de modulação e condicionamento que devem ser encaminhados ao estágio de potência (transistores, MOSFETs ou IGBTs) e ao circuito de feedback do sistema. O amplificador presente na placa permite ajustes e comparações de sinal, enquanto o gerador de pulso produz a modulação necessária para controlar chaves externas. Para integração, é necessário conectar as entradas/saídas conforme a pinagem da placa, prover alimentação adequada ao circuito de controle e interligar corretamente a etapa de potência e sinais de feedback.

Vantagens e observações de uso

Como vantagem prática, uma placa desse tipo acelera testes e reduz a necessidade de montar o estágio de controle do zero, facilitando experimentos e ajustes finos em protótipos. Ao usar, verifique cuidadosamente compatibilidade de pinagem, requisitos de alimentação, isolamento entre controle e potência, dissipação térmica e espaço físico no seu projeto, pois esses pontos impactam diretamente na segurança e no desempenho do sistema. Evite conectar diretamente cargas de potência sem a interface apropriada e confirme as ligações antes de aplicar alimentação.

Este produto é conhecido em ingles como "SG3525+LM358 Inverter Drive Board (Blue)"
