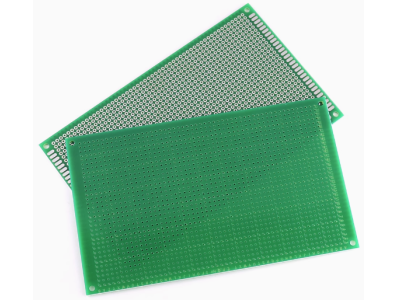

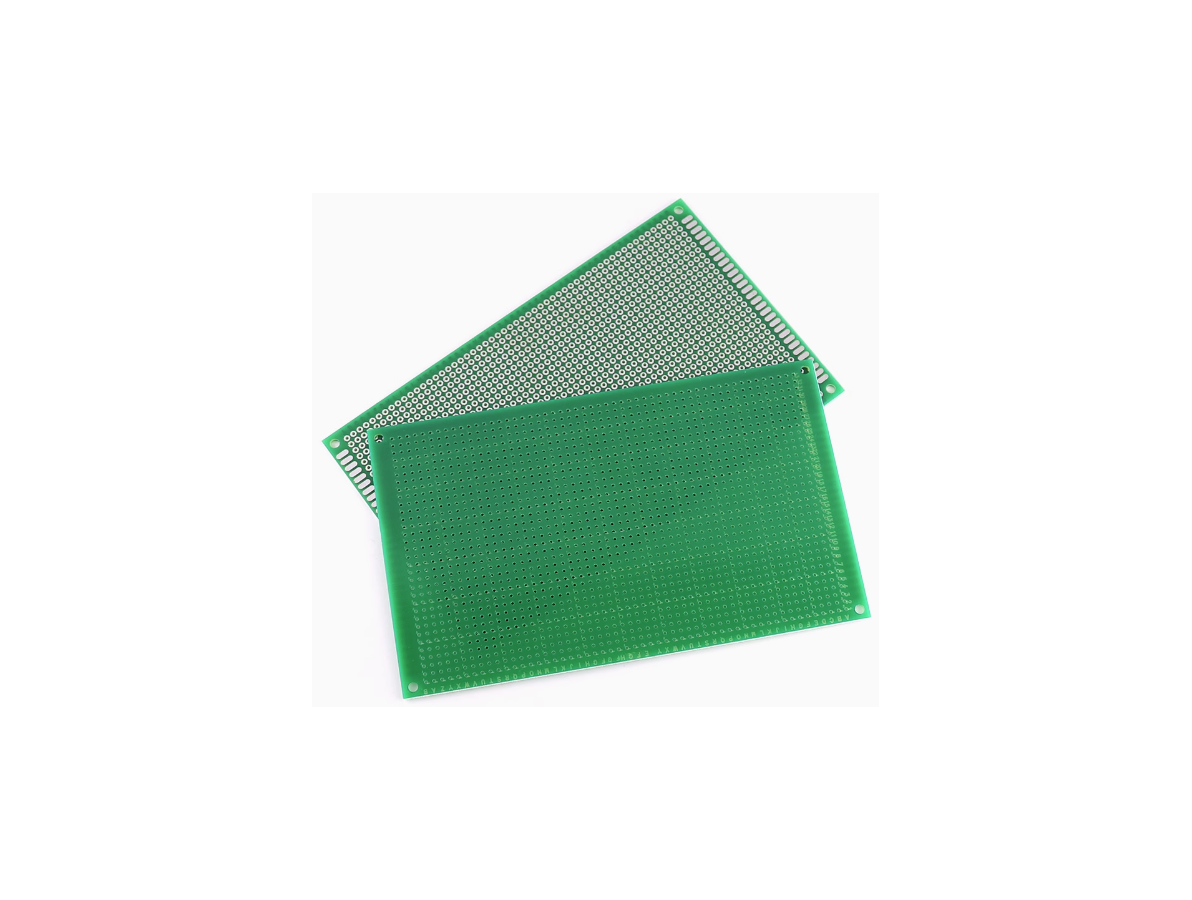

Placa PCB protótipo universal 10 x 15 cm, face única, passo de furos 2,54 mm

Descrição

A Placa de Protótipo PCB 10x15 cm, face simples, passo de furos 2,54 mm é uma placa de prototipagem universal projetada para montagem de circuitos eletrônicos de forma permanente ou semicorportável. Sua função principal é fornecer uma matriz de furos com espaçamento padrão de 2,54 mm que facilita a soldagem de componentes, pinos headers e fios, permitindo transformar um protótipo em um circuito mais robusto. Por ser face simples, a trilha condutiva está presente apenas em um dos lados, o que influencia a técnica de montagem e a organização das conexões.

Principais Aplicações

Esta placa é indicada para projetos de eletrônica, automação básica, robótica amadora, manutenção de módulos e atividades de educação maker, onde é necessário consolidar um circuito após testes em protoboard. Pode ser utilizada em prototipagem de sensores, módulos e pequenos drivers, bem como para montagem de interfaces entre sensores e controladores em projetos experimentais. Também é útil para reparos rápidos ou alterações em placas existentes quando não se deseja fabricar uma PCB personalizada.

Como Funciona

A integração no projeto ocorre por meio da soldagem direta dos terminais dos componentes nos furos com passo de 2,54 mm, permitindo a ligação elétrica entre eles através de pontes de solda ou fios. Cabe ao projetista definir as rotas de conexão na face condutiva única e organizar a pinagem de headers ou conectores para comunicação com placas de desenvolvimento, módulos e fontes externas. O uso exige atenção à posição dos componentes e à qualidade das soldas para evitar curtos e garantir resistência mecânica.

Vantagens e Observações

Entre as vantagens práticas estão a facilidade de uso, o padrão de passo compatível com a maioria dos componentes de montagem por furo e a rapidez para consolidar protótipos. Observações importantes incluem verificar a necessidade de dupla face para projetos mais complexos, confirmar dimensões físicas e pinagem dos componentes que serão soldados, e considerar isolamento e reforço mecânico em pontos sujeitos a esforço. Sempre confira requisitos do seu projeto — como tensão de operação, pinagem e espaço físico — antes da compra para garantir adaptação adequada ao circuito.

Este produto é conhecido em ingles como "10*15cm Universal PCB Prototype Board Single-Sided 2.54mm Hole Pitch"
