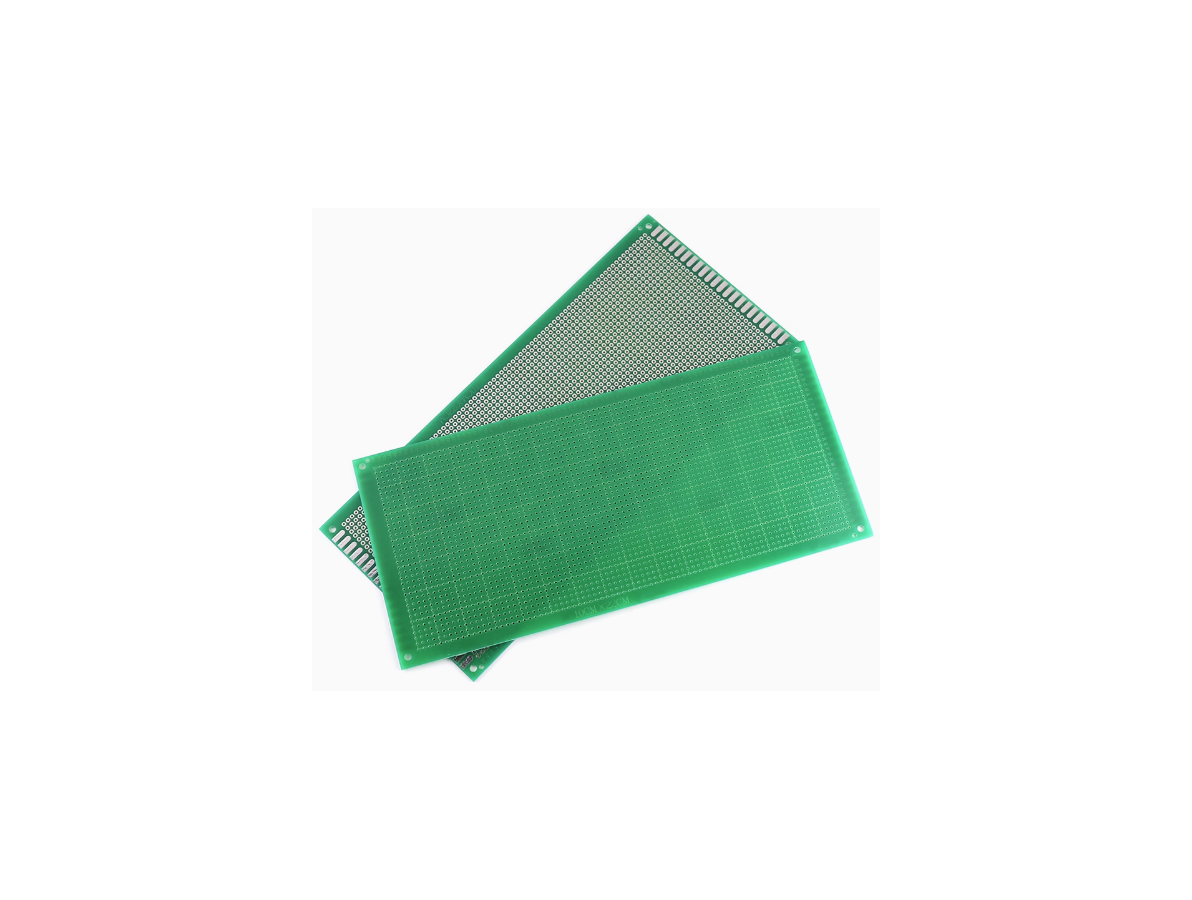

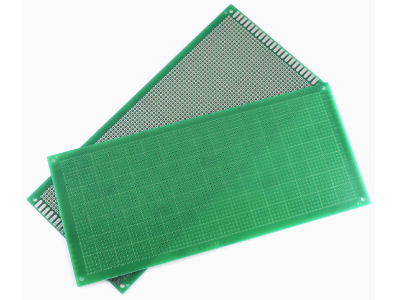

Placa PCB de prototipagem universal 10 x 22 cm, face única, espaçamento de furos 2,54 mm

O que é e para que serve

A Placa PCB de Protótipo Universal 10x22 cm, face simples, espaçamento de furos 2,54 mm é uma placa de prototipagem em PCB destinada à montagem e teste de circuitos eletrônicos através de componentes de montagem por furo. Sua função principal é oferecer uma malha regular de furos com espaçamento padrão para permitir a fixação e soldagem de componentes, headers e fios, possibilitando a construção de protótipos mais robustos e permanentes do que uma protoboard de contato.

Principais Aplicações

Este tipo de placa é indicado para projetos de eletrônica, robótica, automação e atividades de cultura maker e educação, onde é necessário transformar um circuito de teste em uma montagem soldada. Pode ser utilizada em protótipos com sensores, módulos e drivers, em pequenas placas de controle para robôs ou sistemas automáticos, além de reparos e adaptações em equipamentos eletrônicos que requerem uma base para acomodar componentes através de soldagem.

Como Funciona

A integração ao projeto se dá posicionando os componentes pelos furos alinhados à malha de 2,54 mm e soldando suas pernas nas áreas metálicas correspondentes. Por ser face simples, as conexões elétricas entre componentes são normalmente feitas com fios, trilhas de solda ou pontes no próprio lado das pistas disponíveis, exigindo planejamento do cabeamento quando o circuito for mais denso. A malha de furos facilita o uso de headers e conectores com passo padrão, permitindo encaixe e soldagem direta de pinos e terminais.

Vantagens e cuidados

Entre as vantagens práticas estão a versatilidade para montagem de circuitos permanentes e a facilidade de alinhar componentes em um passo de 2,54 mm. Como cuidados, verifique se as dimensões 10x22 cm atendem ao espaço disponível em seu projeto e confirme o passo de furos antes de comprar para assegurar compatibilidade com pinos e conectores que pretende usar. Considere também se uma placa face simples é adequada para a complexidade do seu circuito ou se uma solução dupla face seria mais apropriada. Atenção à técnica de soldagem e ao isolamento entre pontos para evitar curtos. Este produto é conhecido em ingles como "10*22cm Universal PCB Prototype Board Single-Sided 2.54mm Hole Pitch"
