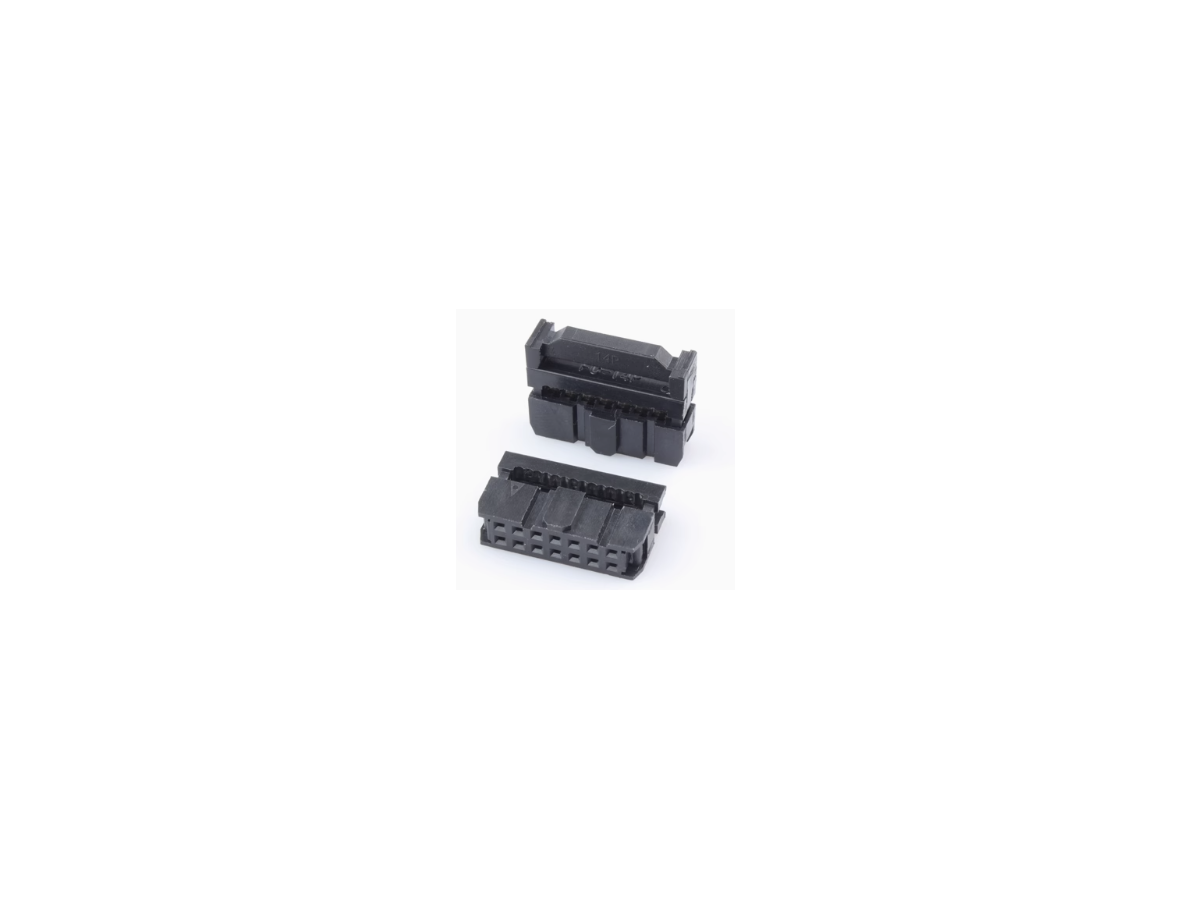

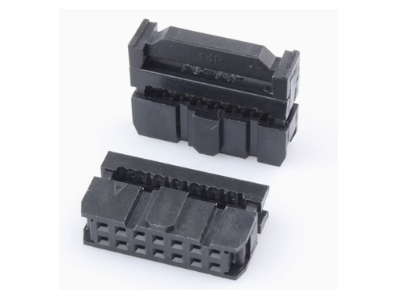

Conector IDC FC-14P 2,54 mm, 14 pinos, carcaça Dupont preta (PC)
P16403
AVISE-ME QUANDO DISPONÍVEL POR:
O Conector IDC FC-14P 2,54 mm é um soquete IDC (Insulation Displacement Connector) de 14 pinos com passo de 2,54 mm, projetado para realizar a conexão rápida e organizada de cabos planos (ribbon) a placas e painéis eletrônicos. A carcaça tipo Dupont na cor preta, fabricada em PC, fornece acabamento compacto e orientação dos pinos, facilitando a integração em painéis de prototipagem e conjuntos de fiação. Sua função principal é permitir a interligação confiável de múltiplos condutores sem a necessidade de decapar cada fio individualmente.
Principais Aplicações
Este conector é indicado para projetos de eletrônica, automação, robótica, manutenção e educação maker onde seja necessário distribuir sinais ou alimentação entre módulos e placas — por exemplo, em cabos ribbon para conexão entre placas filhas e placas principais, em painéis de teste e em sistemas que exijam organização de múltiplos condutores. Em ambientes de prototipagem ele auxilia a padronizar a pinagem e reduzir o tempo de montagem de cabos multicondutor.
Como Funciona
O conector opera por deslocamento de isolamento: o cabo ribbon é inserido no soquete e os contatos perfuram o isolamento dos condutores, estabelecendo contato elétrico sem processos de solda ou decapagem. O passo de 2,54 mm e os 14 pinos determinam a correspondência com headers e tomadas do mesmo padrão, portanto a correta verificação do número de pinos e do passo é essencial antes da montagem. A carcaça em formato Dupont orienta a inserção e protege os contatos, sendo comum o uso conjunto com ferramentas de prensa IDC em montagens repetitivas.
Observações e Vantagens
Por permitir conexões rápidas e organizadas, o conector facilita a manutenção e a substituição de módulos em painéis e sistemas, além de reduzir erros de cabeamento quando a pinagem é conferida previamente. Antes da compra, confirme sempre o número de pinos, o passo de 2,54 mm, a pinagem esperada no seu projeto e se a montagem exigirá ferramenta específica de pressão ou prensa IDC. Leve em conta também dimensões físicas e orientação do conector para encaixe em seu gabinete ou placa.
Este produto é conhecido em ingles como "FC-14P 2.54mm IDC Socket Connector"
