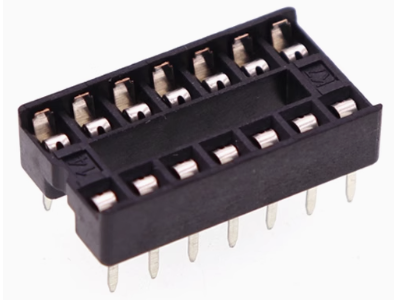

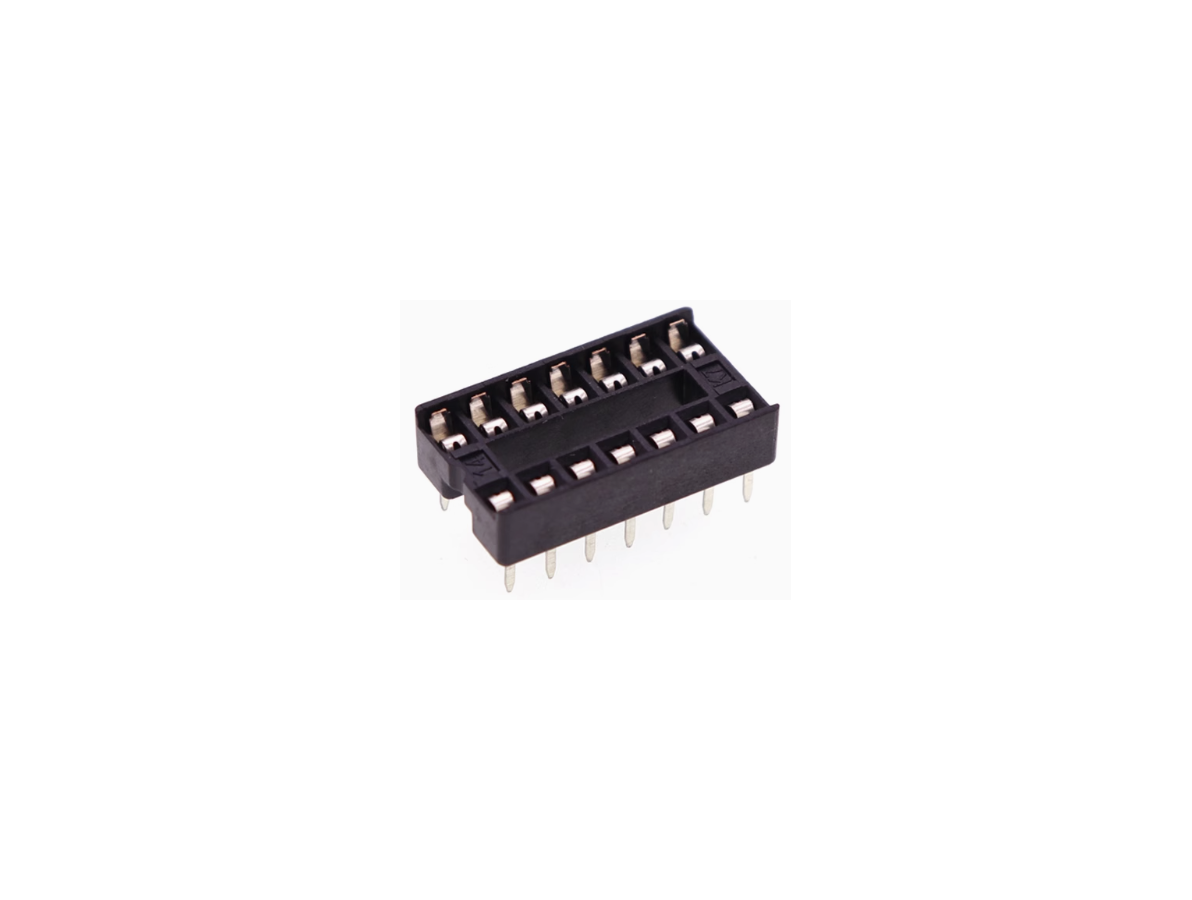

Soquete adaptador para CI DIP-14P, 34 unidades por tubo
P02432
AVISE-ME QUANDO DISPONÍVEL POR:
Soquetes DIP-14 para Circuitos Integrados (adaptador)
Este produto é um conjunto de soquetes para circuitos integrados no encapsulamento DIP com 14 pinos, projetado para permitir a montagem e substituição segura de CIs em placas de circuito impresso. A função principal é prover um contato removível entre o componente e a placa, reduzindo o risco de danos aos pinos dos CIs durante trocas, reparos ou testes. O item vem em quantidade indicada de 34 unidades por tubo.
Principais Aplicações
Os soquetes DIP-14 são úteis em projetos de prototipagem, manutenção e educação maker, especialmente quando se trabalha com módulos ou componentes em encapsulamento DIP que exigem substituições frequentes. Em aplicações de automação e robótica, bem como em placas de desenvolvimento usadas em ambiente Arduino, eles facilitam testes de firmware e intercâmbio de chips sem necessidade de dessoldagem. Também são práticos em montagem de pequenas séries ou em bancadas de reparo eletrônico.
Como Funciona
O soquete é soldado ao PCB no footprint correspondente a 14 pinos e o circuito integrado é inserido no soquete por pressão, mantendo os contatos elétricos necessários. Esse método permite retirar e inserir o CI sem submeter o componente ao calor da soldagem, preservando sua integridade. Ao instalar, é importante observar a orientação do encapsulamento (notch/marca de pino 1) e garantir que a soldagem do soquete seja feita de forma sólida e sem pontes entre pinos.
Vantagens e Observações
Entre as vantagens práticas estão a facilidade de manutenção, agilidade para substituição de CIs e a proteção mecânica dos pinos dos componentes. Antes da compra e instalação, confirme que o soquete DIP-14 é compatível com o footprint da sua placa, a pinagem do CI que será usado e a altura disponível no conjunto montado. Atente para procedimentos de soldagem adequados e controle de temperatura para evitar deformação do plástico. Este produto é conhecido em ingles como "DIP-14P Integrated Circuit IC Sockets Adaptor(34pcs/tube)"
