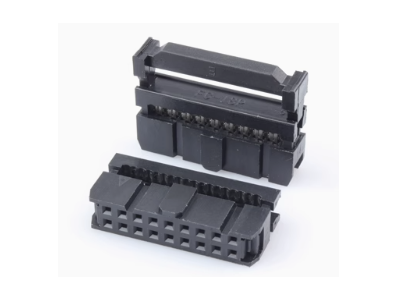

Conector IDC FC-18P 2,54 mm, Housing Dupont Preto (PC)
P16405
AVISE-ME QUANDO DISPONÍVEL POR:
Conector IDC FC-18P 2,54mm
O conector IDC FC-18P 2,54mm é um soquete de encaixe com 18 vias em passo de 2,54 mm projetado para estabelecer interligações rápidas entre cabos tipo fita (flat ribbon) e placas eletrônicas ou headers. Sua função principal é permitir a conexão simultânea de múltiplos condutores sem a necessidade de decapar fio individualmente, proporcionando uma interface compacta para sinais e alimentação em cabeamentos internos de equipamentos eletrônicos.
Principais Aplicações
Este conector é indicado para aplicações em prototipagem, montagem e manutenção de painéis, placas e chicotes em projetos de automação, robótica e cultura maker. Também é comum em ambientes de educação maker e laboratórios, onde é necessário montar ou substituir facilmente conexões entre módulos, sensores e placas de circuito. Em linhas de produção pequenas ou em reparos, facilita a padronização de cabos ribbon para interconexões internas.
Como Funciona
O conector opera por deslocamento de isolamento (IDC), onde a inserção do cabo fita pressiona os condutores contra lâminas condutoras internas do soquete, efetuando contato elétrico sem corte do isolamento. Após a montagem, o conjunto normalmente se encaixa em um header macho compatível com o passo de 2,54 mm, permitindo acoplamento direto a placas ou módulos com pinos alinhados às 18 vias. A carcaça na cor preta em estilo Dupont e o material indicado para a housing (PC) contribuem para a organização física e isolamento da interface.
Vantagens e Observações de Uso
Entre as vantagens práticas estão a rapidez na montagem de múltiplos condutores e a padronização do cabeamento, o que reduz tempo em montagem e manutenção. Antes da compra, verifique cuidadosamente a pinagem, o passo, a compatibilidade do cabo fita e o tipo de header com que o conector será acoplado, além de confirmar requisitos elétricos e mecânicos do projeto. Para montagem adequada, recomenda-se o uso de ferramentas ou pressionadores apropriados para garantir contato confiável e evitar danos às vias. Evite exposição a esforços mecânicos e ambientes que possam comprometer o isolamento, sempre checando dimensões e travamento do conector no sistema final.
Este produto é conhecido em ingles como "FC-18P 2.54mm IDC Socket Connector"
