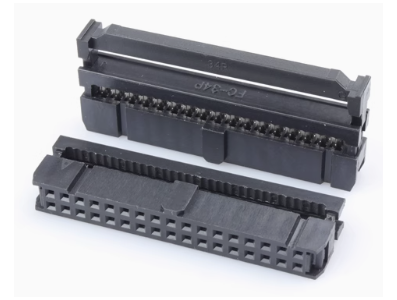

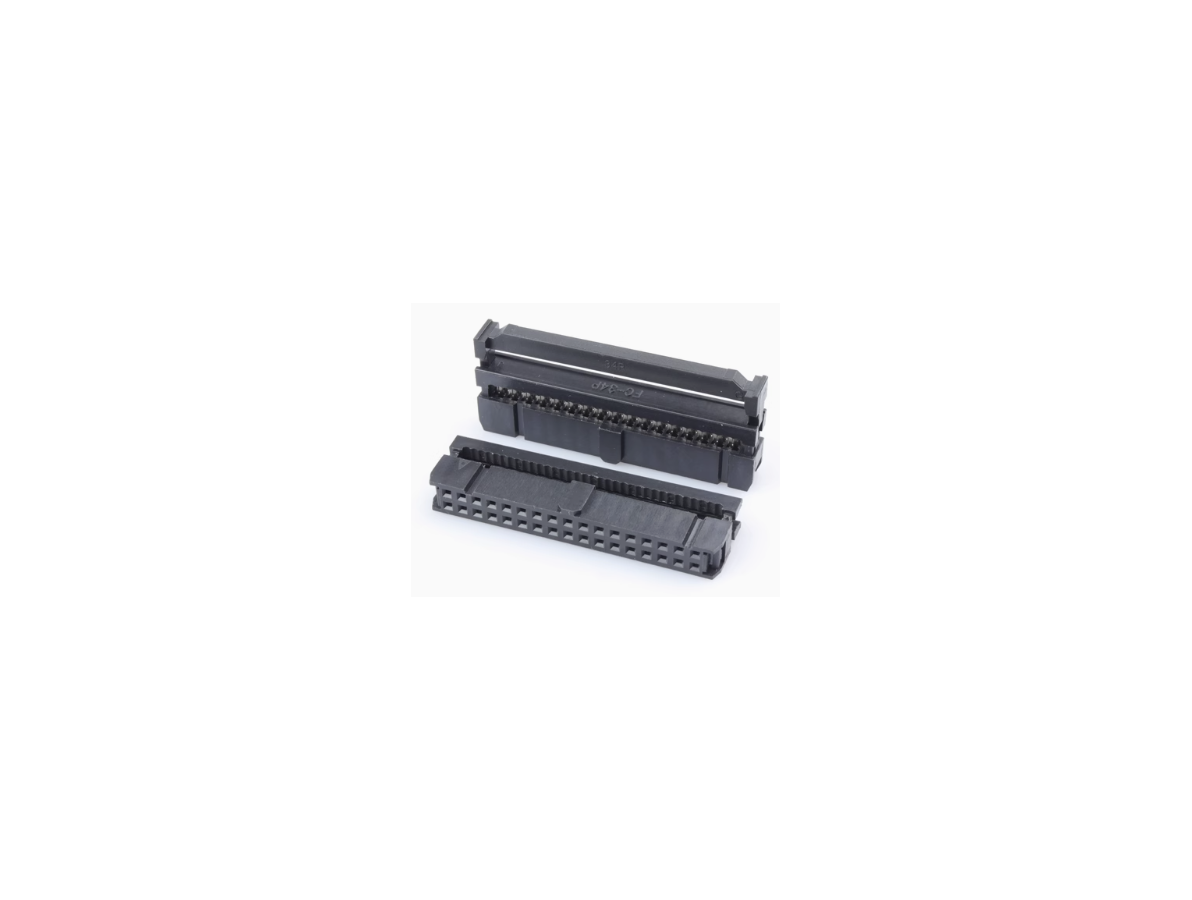

Conector soquete IDC FC-34P 2,54 mm, carcaça Dupont preta (PC)
P16410
AVISE-ME QUANDO DISPONÍVEL POR:
O que é o produto e sua função principal
Conector IDC FC-34P 2,54mm é um conector do tipo IDC (Insulation Displacement Connector) com 34 vias e passo de 2,54 mm, apresentado em alojamento estilo Dupont na cor preta fabricado em PC. Sua função principal é proporcionar uma interface física para interconexão de múltiplos condutores de forma compacta, permitindo a ligação entre cabos (como fitas multicondutoras) e pontos de contato em sistemas eletrônicos sem a necessidade de decapar os fios individualmente.
Principais Aplicações
Este conector é indicado para uso em projetos de eletrônica, prototipagem e cultura maker, bem como em aplicações de automação, robótica e manutenção onde se exige conectar várias linhas de sinal ou alimentação de maneira organizada. É útil para montagem de chicotes, interconexão entre módulos e placas, e em ambientes educacionais para montagem e troca rápida de circuitos durante testes e desenvolvimento.
Como Funciona
O princípio de funcionamento do conector IDC baseia-se na crimpagem por deslocamento de isolação: ao alinhar o cabo de fita sobre o canal do conector e aplicar pressão, as lâminas internas penetram o isolamento e fazem contato elétrico com os condutores. O passo de 2,54 mm define a separação entre as vias e facilita o alinhamento com fileiras de pinos ou headers em placas eletrônicas, possibilitando a integração física com placas e módulos que adotem esse espaçamento. A instalação normalmente requer cuidado no posicionamento do cabo e, em muitos casos, o uso de ferramenta ou prensa apropriada para garantir contato uniforme em todas as vias.
Vantagens e observações de uso
Entre as vantagens práticas estão a organização do cabeamento em poucas unidades, redução do tempo de montagem e a construção em material PC que oferece rigidez ao alojamento. Antes da compra, verifique a pinagem requerida pelo seu projeto, o número de condutores do cabo a ser utilizado (34 vias), o espaçamento das trilhas ou pinos da placa e se será necessária ferramenta específica para o assentamento IDC. Evite forçar o conector sem alinhamento correto para não danificar as vias ou o cabo.
Este produto é conhecido em ingles como "FC-34P 2.54mm IDC Socket Connector"
