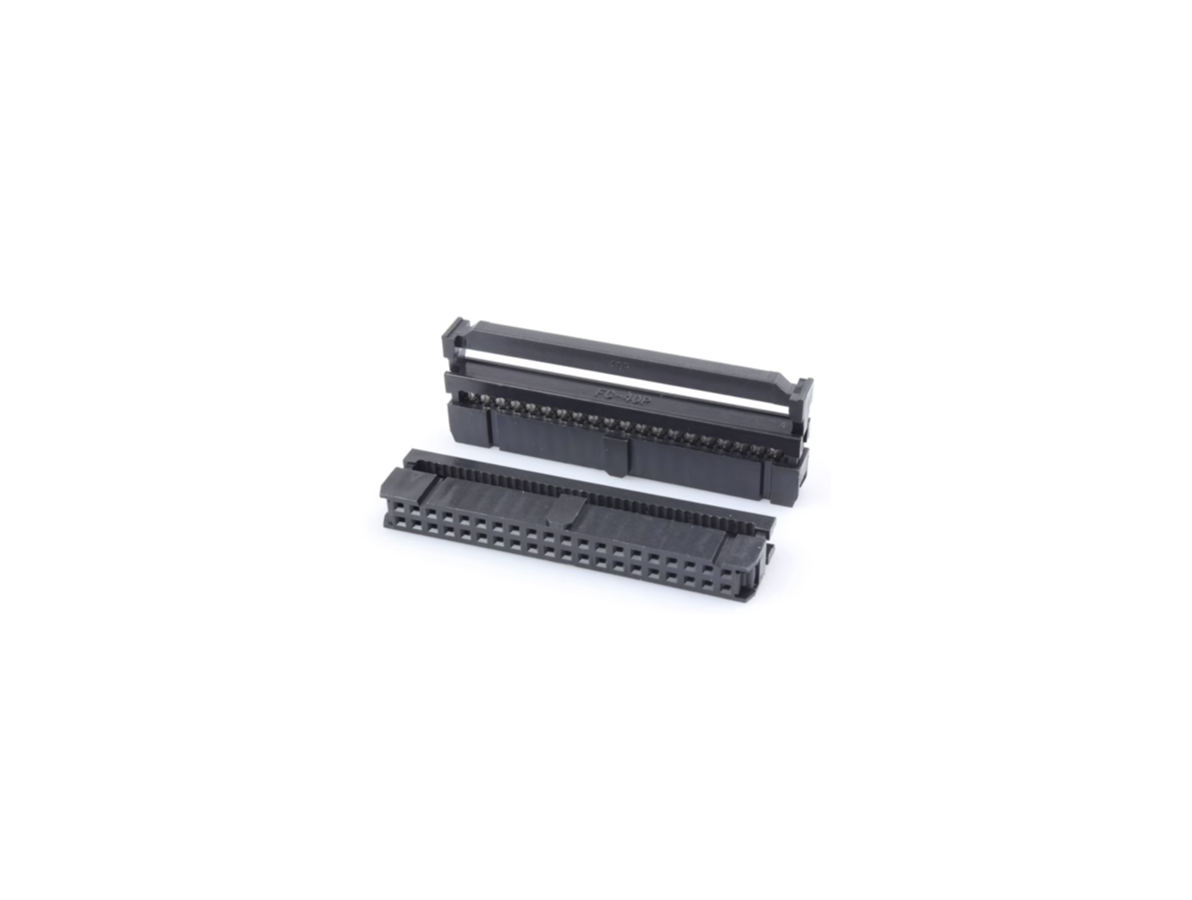

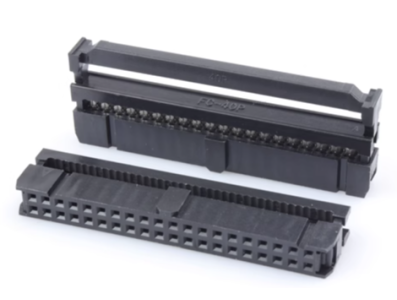

Conector IDC FC-40P 40 pinos 2,54 mm Carcaça Dupont preta (PC)

O Conector soquete IDC FC-40P 2,54 mm é um conector do tipo IDC (Insulation Displacement Connector) projetado para permitir a conexão rápida de cabos planos (ribbon) ou conjuntos de fios a placas e headers sem necessidade de soldagem. Sua função principal é proporcionar uma interface elétrica estável entre um cabo multicanais e pontos de contato em circuitos, facilitando a montagem e a substituição de conjuntos de fios em painéis, backplanes e montagens internas de equipamentos eletrônicos.

Principais Aplicações

Este conector é comumente utilizado em projetos de eletrônica, prototipagem e cultura maker, bem como em tarefas de manutenção e montagem de sistemas embarcados. Em automação e robótica pode servir para interligar módulos, painéis de controle e subconjuntos que exigem múltiplas vias de sinalização organizadas. Também é adequado para uso em bancadas de desenvolvimento, quando é necessário conectar e desconectar cabos de forma repetida e ordenada.

Como Funciona

O princípio de funcionamento baseia-se no deslocamento da isolação dos condutores ao pressionar o cabo contra as lâminas de contato do conector, estabelecendo a conexão elétrica sem expor os fios. Na prática o conector é alinhado ao cabo e ao conector macho compatível com o mesmo passo (2,54 mm) e número de vias, e a união é feita por pressão, geralmente com uma ferramenta de crimpagem ou prensa apropriada para IDC, garantindo que cada condutor faça contato com a lâmina correspondente.

Vantagens e Cuidados

Entre as vantagens estão a rapidez de montagem, a organização das vias e a possibilidade de desconectar facilmente conjuntos de cabos para manutenção. Como cuidados práticos, verifique sempre a correspondência entre o passo (2,54 mm), a pinagem e o número de vias do conector e do componente de acoplamento no seu projeto; confirme também orientação e polaridade antes da crimpagem. Utilize a ferramenta adequada para evitar danos ao cabo ou ao conector e certifique-se dos requisitos elétricos do sistema (tensão, corrente e isolação) antes da instalação.

Este produto é conhecido em ingles como "FC-40P 2.54mm IDC Socket Connector"
