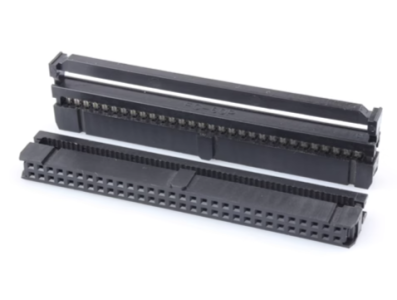

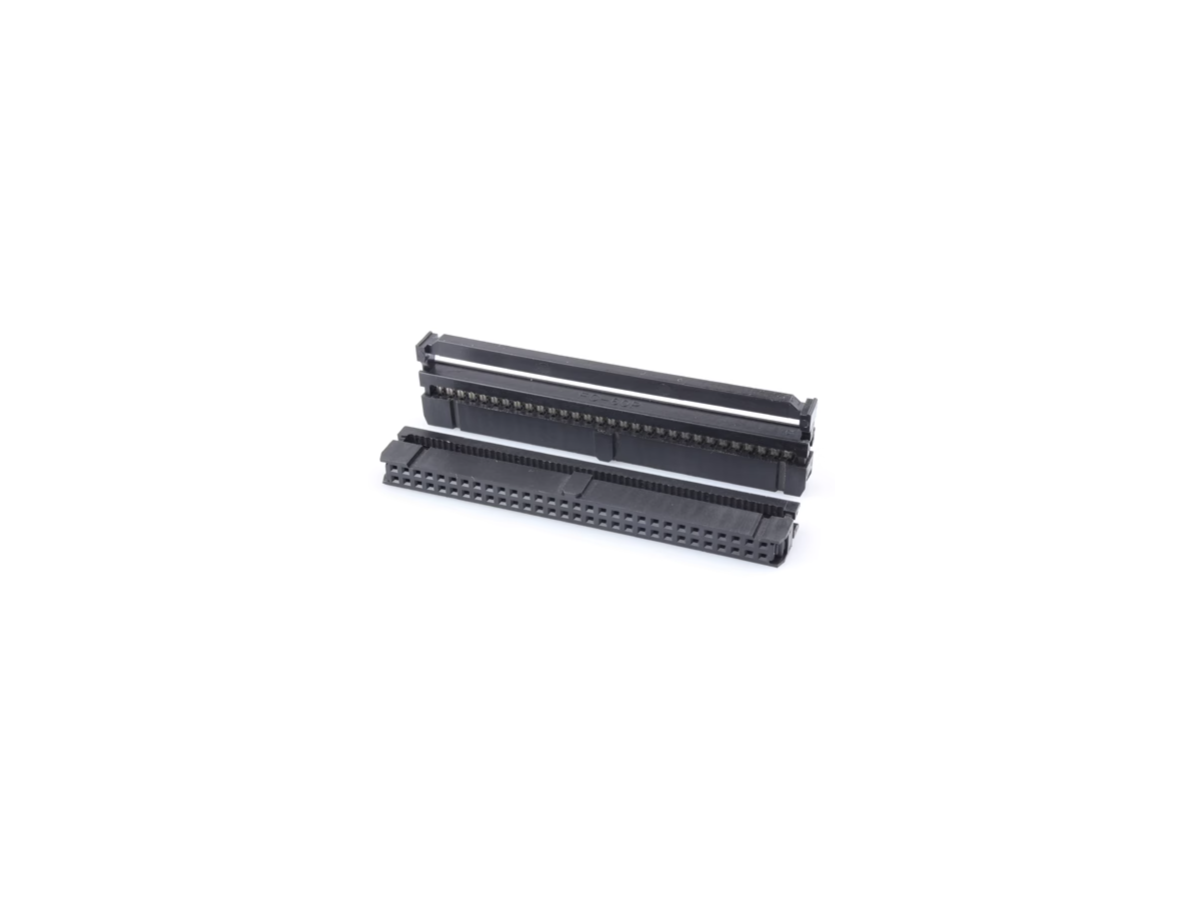

FC-60P Conector IDC 2,54 mm (socket) com housing Dupont preto em PC

O que é o produto e sua função principal

O conector IDC FC-60P 2,54 mm é um soquete do tipo IDC (Insulation Displacement Connector) em carcaça Dupont preta, indicado para conexões de fios em passo de 2,54 mm. Sua função principal é permitir a interligação ordenada entre cabos flexíveis e placas ou headers com passo padrão, proporcionando um ponto de conexão que facilita montagem, manutenção e substituição de conjuntos eletrônicos sem necessidade de solda direta no circuito.

Principais Aplicações

Esse tipo de soquete é adequado para projetos de eletrônica, prototipagem e educação maker, bem como para aplicações em robótica, automação e manutenção onde se exigem conexões rápidas e organizadas entre módulos, painéis e placas. Pode ser utilizado em painéis de ligação, interconexão de módulos em bancadas de teste, e em sistemas onde o reaproveitamento de cabos ribbon ou fios encordoados seja frequente, oferecendo uma solução prática para cabeamento interno de equipamentos e protótipos.

Como Funciona

O funcionamento baseia-se na tecnologia IDC: ao acoplar o cabo ao soquete, os contatos metálicos do conector deslocam a isolação dos condutores e estabelecem contato elétrico direto, sem necessidade de decapagem prévia. O soquete foi projetado para casar com headers e pinos com o mesmo passo de 2,54 mm, permitindo que a carcaça Dupont sirva como interface entre o cabo e a placa ou conector macho correspondente. A instalação normalmente requer alinhamento correto do cabo e aplicação de pressão com ferramenta apropriada para assegurar contato confiável entre condutor e terminal.

Vantagens e Cuidados

Entre as vantagens práticas estão a rapidez na montagem, organização do cabeamento e a possibilidade de realizar trocas e testes sem dessoldagem. Como cuidado importante, verifique sempre a compatibilidade de passo (2,54 mm), a pinagem e o número de vias do soquete com o seu sistema, além das dimensões físicas e do tipo de cabo que será usado. Considere também o tipo de ferramenta necessária para prensagem e evite esforços mecânicos e elétricos fora das especificações do seu projeto. A carcaça indicada como Dupont (PC) sugere acabamento em termoplástico preto; confirme requisitos de temperatura e ambiente conforme a aplicação. Este produto é conhecido em ingles como "FC-60P 2.54mm IDC Socket Connector"
