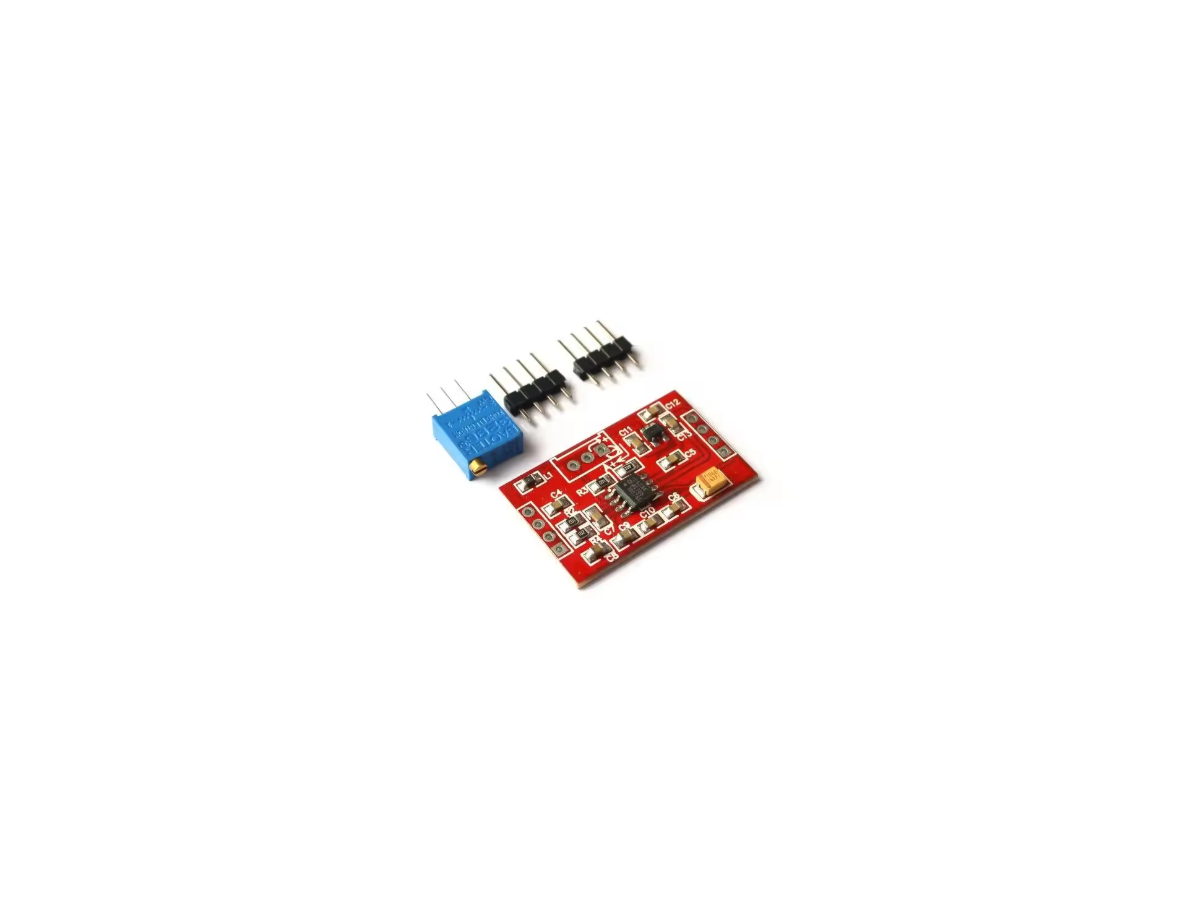

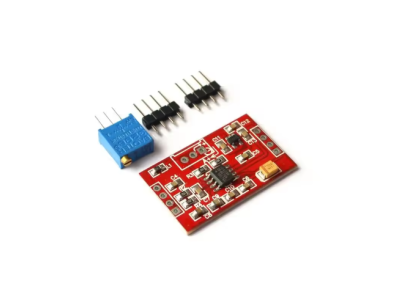

Módulo amplificador de instrumentação AD623/AD620 para Shield Arduino

O módulo amplificador de instrumentação AD623/AD620 é uma placa de condicionamento de sinal destinada a amplificar sinais diferenciais de baixa amplitude com boa rejeição de modo comum. Seu uso principal é preparar sinais sensíveis para aquisição por conversores analógico-digital ou para etapas seguintes de processamento, mantendo a integridade do sinal em ambientes com ruído elétrico. Trata-se de uma solução comum em bancadas de prototipagem e projetos eletrônicos que exigem medição precisa de pequenas variações elétricas.

Principais Aplicações

Esse módulo costuma ser aplicado em projetos de robótica, automação, eletrônica e cultura maker sempre que for necessário extrair e amplificar sinais provenientes de sensores diferenciais, pontes de medição, transdutores ou qualquer fonte de baixa amplitude. Em educação e prototipagem ele facilita testes com sensores e condicionamento de sinais para leitura por microcontroladores. Também é útil em manutenção e diagnóstico quando é preciso amplificar sinais para inspeção ou logging.

Como Funciona

Na integração típica, o módulo recebe um sinal diferencial nas entradas e fornece uma saída amplificada que pode ser encaminhada para o ADC de uma placa de desenvolvimento ou sistema de aquisição. Em projetos com Arduino, ESP32 ou plataformas similares, o módulo funciona como estágio de pré-amplificação antes da conversão analógica, mas é importante verificar o método de conexão e a pinagem do módulo em cada caso. Antes de conectar, confirme como são feitas as entradas, a referência e a saída, além dos requisitos de alimentação do módulo.

Vantagens e Observações

Na prática, o uso desse tipo de módulo facilita medir pequenas tensões em ambientes ruidosos e permite condicionamento de sinal sem necessidade de projetar um amplificador desde o componente discreto. Ao considerar a compra, confira atentamente a pinagem, a compatibilidade elétrica com sua placa de aquisição ou microcontrolador, a faixa de alimentação suportada e as dimensões físicas para encaixe no seu projeto. Evite pressupor compatibilidade direta com um modelo de placa sem confirmar os detalhes técnicos do módulo.

Este produto é conhecido em ingles como "AD623/AD620 Instrumentation Amplifier Module"
