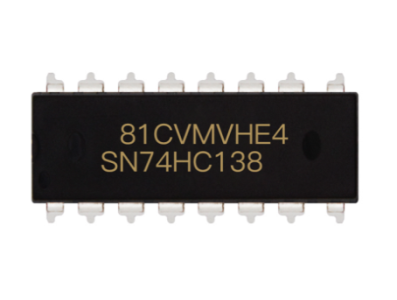

CI 74HC138 DIP, acessório para Arduino

O que é o produto e sua função principal

O 74HC138 em encapsulamento DIP é um circuito integrado utilizado para realizar seleção e roteamento de sinais digitais dentro de circuitos eletrônicos. Sua função principal é permitir que um conjunto de sinais de controle seja traduzido em uma única saída ativa, facilitando a habilitação ou endereçamento de dispositivos em um barramento digital ou sistema lógico. O encapsulamento DIP facilita montagem em protoboards e soquetes para desenvolvimento e manutenção.

Principais Aplicações

Esse tipo de CI é empregado em projetos de eletrônica digital, automação e robótica para seleção de dispositivos, multiplexação de linhas de controle e gerenciamento de recursos de E/S em prototipagem. Em ambiente maker e educação, é útil para demonstrar conceitos de decodificação e controle lógico. Também encontra uso em reparos e em painéis de teste quando é necessário ativar seletivamente módulos ou linhas de sinal.

Como Funciona

Na prática, o componente é conectado a sinais de controle provenientes de microcontroladores ou portas lógicas e gera saídas que ativam somente a linha selecionada. Em projetos, ele costuma ser inserido em uma placa de ensaio ou soldado em soquete DIP, com sua pinagem ligada a sinais de entrada, linhas de habilitação e às saídas que conduzirão a seleção. A integração exige atenção à disposição dos pinos e à lógica de ativação das saídas para garantir que o comportamento do circuito esteja de acordo com o projeto.

Observações e cuidados

Por se tratar de um CI em encapsulamento DIP, verifique previamente pinagem, dimensões e requisitos de tensão e níveis lógicos no datasheet antes da compra ou da instalação. Confirme também a compatibilidade com a lógica e com as placas ou módulos usados no seu projeto para evitar danos. A versatilidade do formato DIP facilita testes em protoboard e substituições em placas, mas atenção na soldagem e no manuseio eletrostático é recomendada para preservar o componente. Este produto é conhecido em ingles como "Chinese Good Quality 74HC138 DIP"
