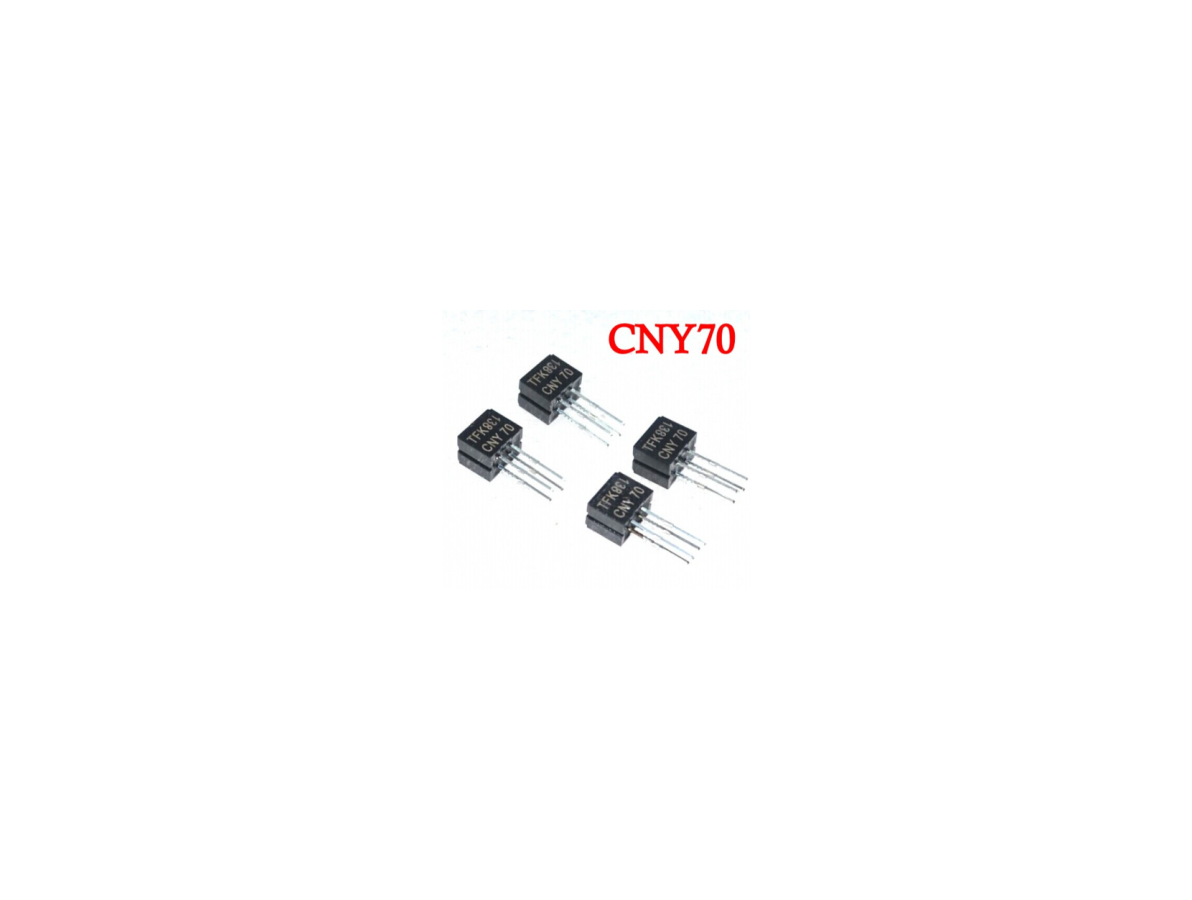

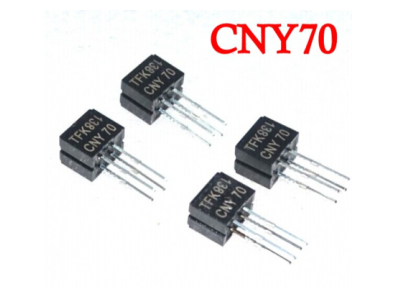

Sensor óptico reflexivo CNY70, saída por transistor, CI em encapsulamento DIP-4

O que é o Sensor Óptico Refletivo CNY70 e qual sua função principal

O Sensor Óptico Refletivo CNY70 é um componente eletrônico que funciona como detector de objetos por reflexo, apresentando saída em transistor e encapsulamento do tipo DIP-4. Sua função principal é converter a presença ou ausência de luz refletida por uma superfície em uma variação elétrica na saída em transistor, permitindo que circuitos e microcontroladores interpretem essa mudança como um sinal útil em aplicações de detecção e controle.

Principais Aplicações

Esse sensor é indicado para projetos de robótica, automação e prototipagem onde seja necessário detectar bordas, marcações, obstáculos próximos ou posição relativa de peças. Em contextos de educação maker e manutenção, costuma ser usado em linhas de montagem experimental, pequenos robôs seguidores de linha (quando apropriado ao projeto) e em interfaces que exigem detecção óptica sem contato direto. Pode ser integrado em placas como Arduino para leitura de estado ou em circuitos de condicionamento de sinal conforme a necessidade do projeto.

Como Funciona

O funcionamento básico se dá pela alteração da quantidade de luz refletida pela superfície alvo: quando a quantidade de luz que retorna ao sensor muda, a corrente na saída em transistor também varia, alterando o nível lógico ou a corrente disponível na saída. O encapsulamento DIP-4 facilita a montagem em protoboards e PCBs. Para uso prático, a saída em transistor normalmente precisa ser conectada a um circuito de leitura ou interface (por exemplo, uma entrada digital de microcontrolador ou um estágio de condicionamento) compatível com a topologia de saída; verifique a pinagem antes de realizar a conexão.

Vantagens práticas e observações de uso

A principal vantagem é a simplicidade de integração em projetos de bancada e prototipagem, graças ao formato DIP-4 e à saída em transistor que permite leitura direta por muitos circuitos de controle. Antes da compra e da instalação, é importante conferir a pinagem, os requisitos de alimentação, a faixa de operação e as dimensões físicas para garantir compatibilidade com seu projeto e com placas como Arduino. Considere também a necessidade de condicionamento do sinal conforme a aplicação (ex.: pull-up, filtragem ou interface analógica), sem presumir valores específicos sem consultar a folha de dados do componente.

Este produto é conhecido em ingles como "Reflective Optical Sensor with Transistor Output IC DIP-4 CNY70"
