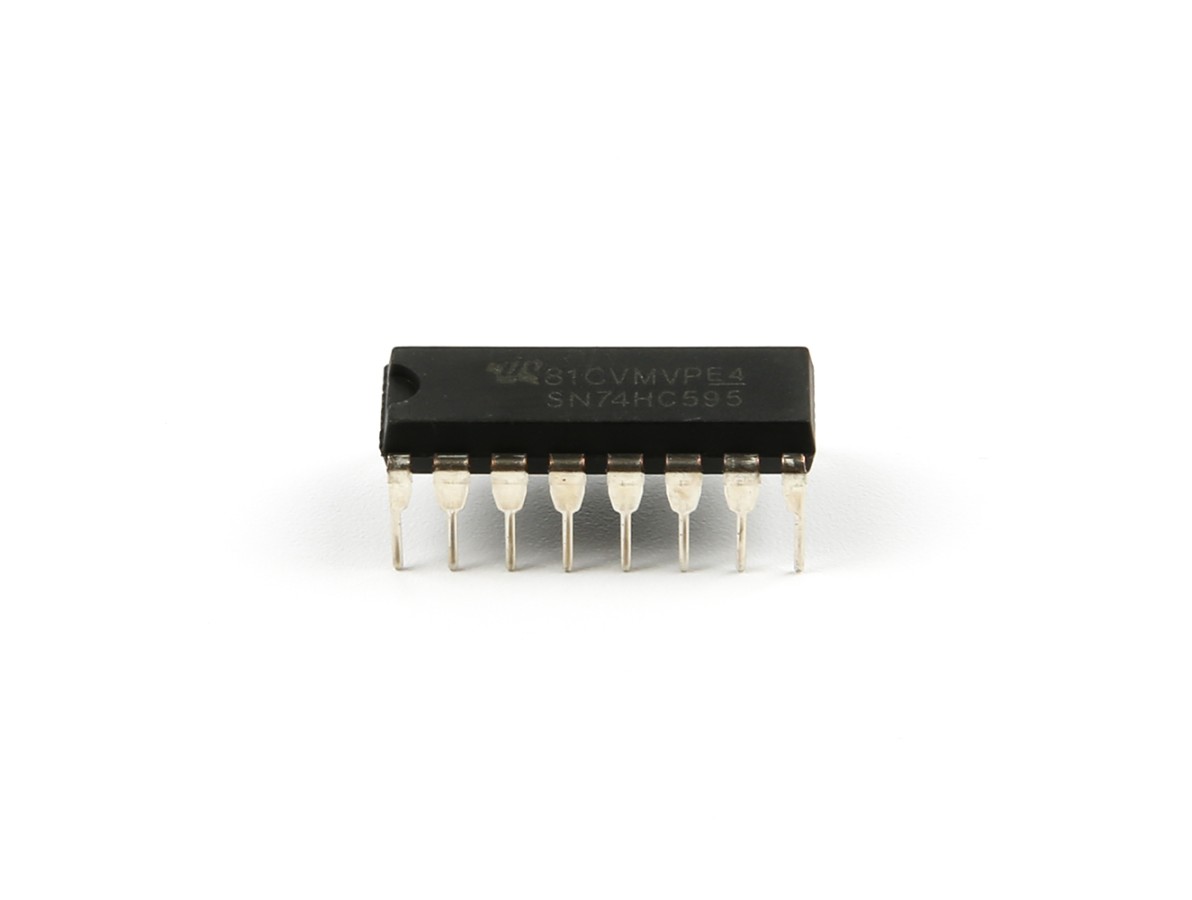

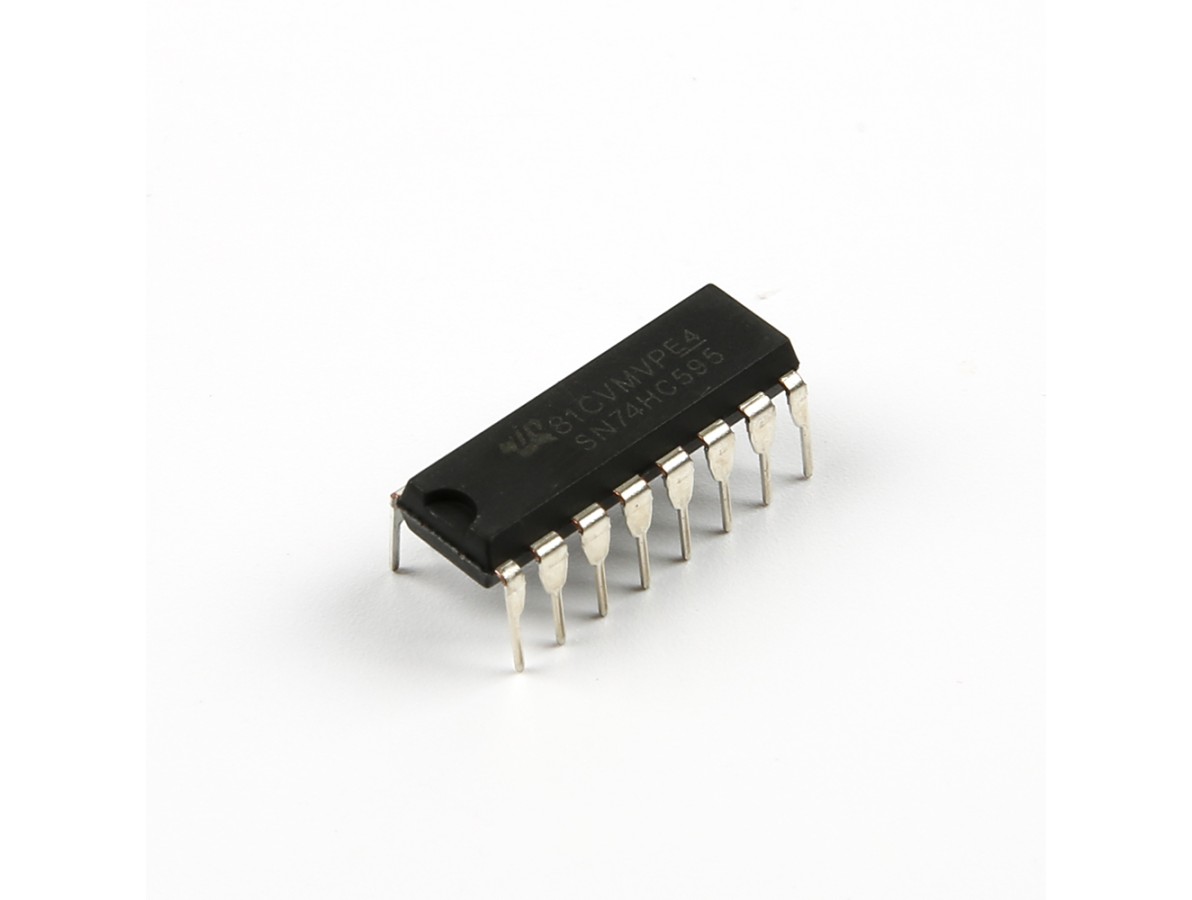

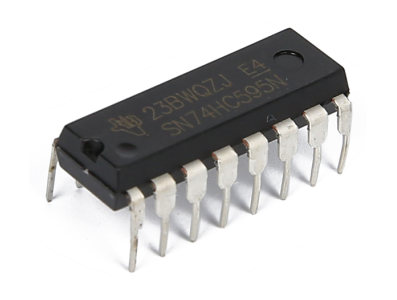

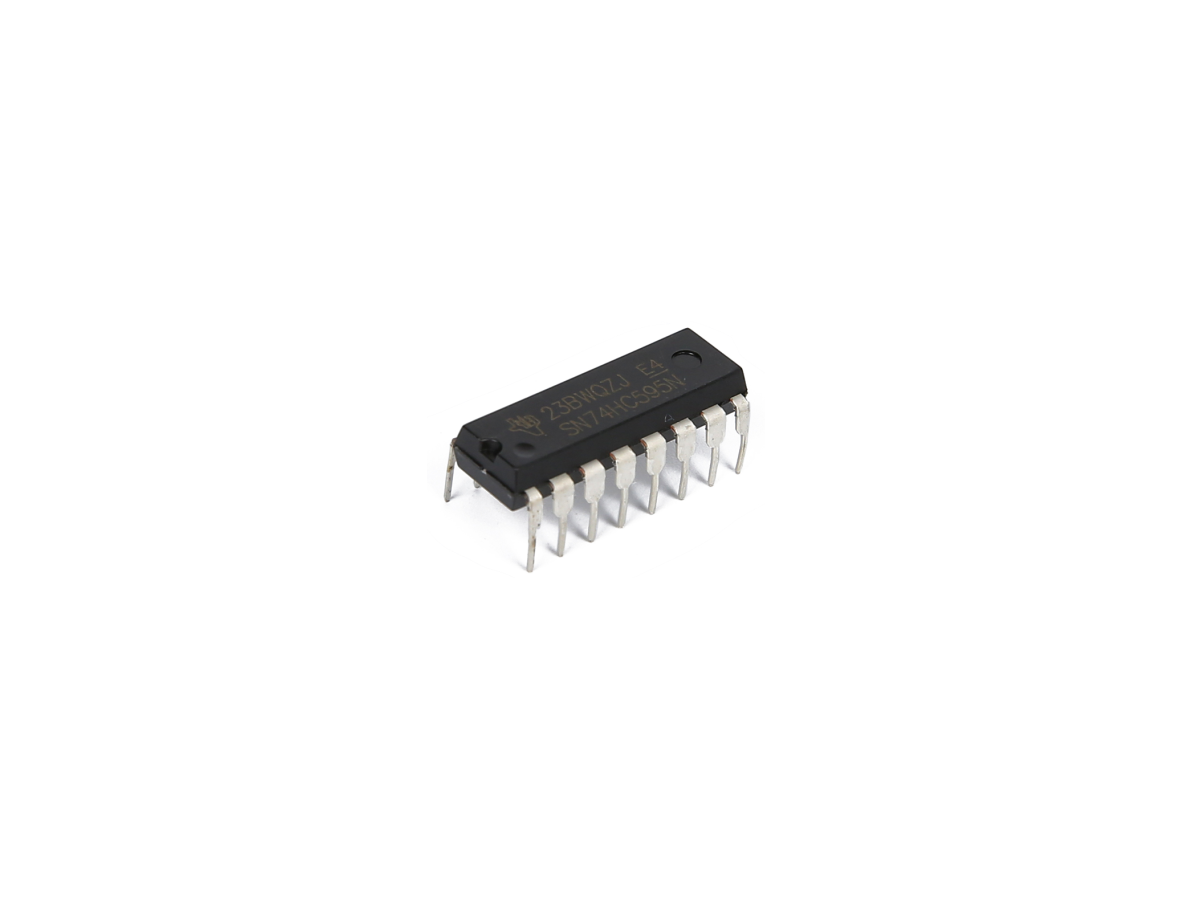

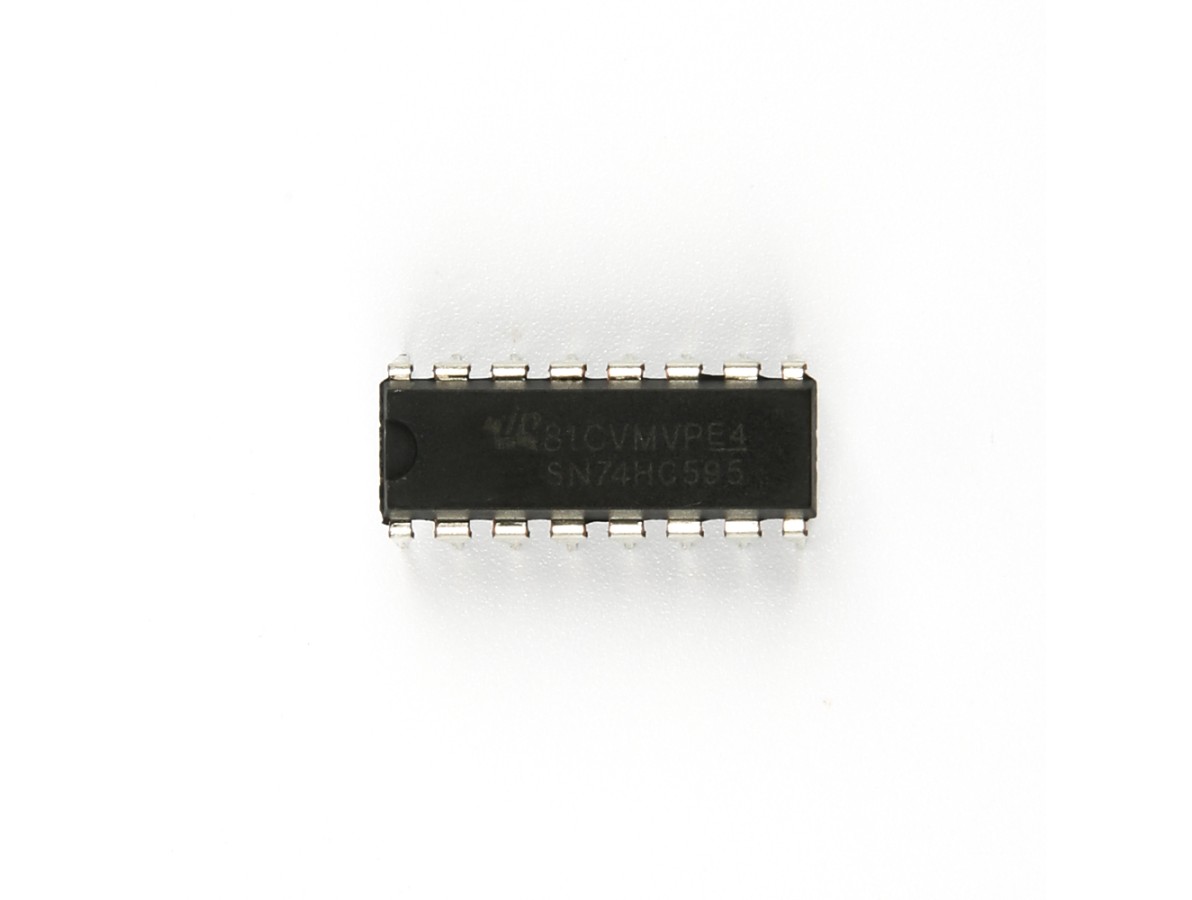

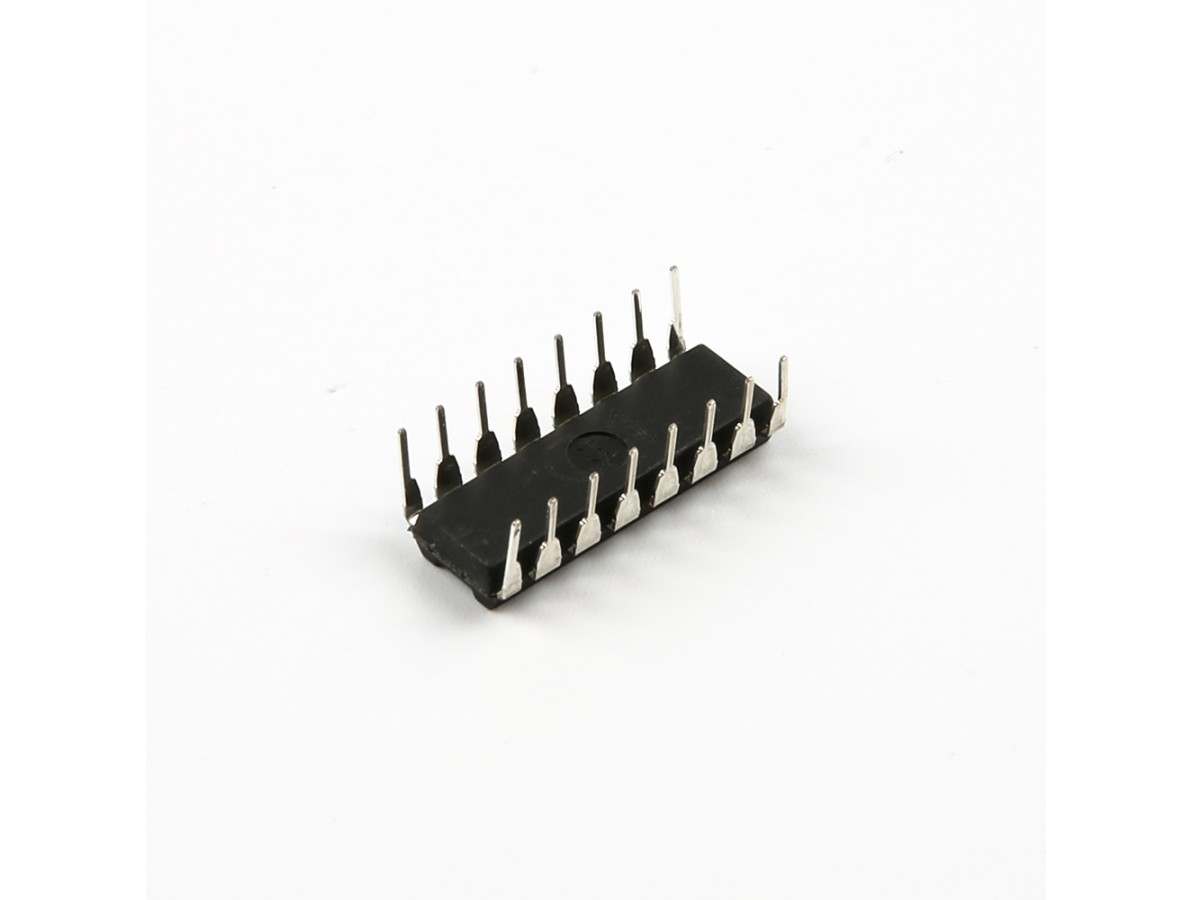

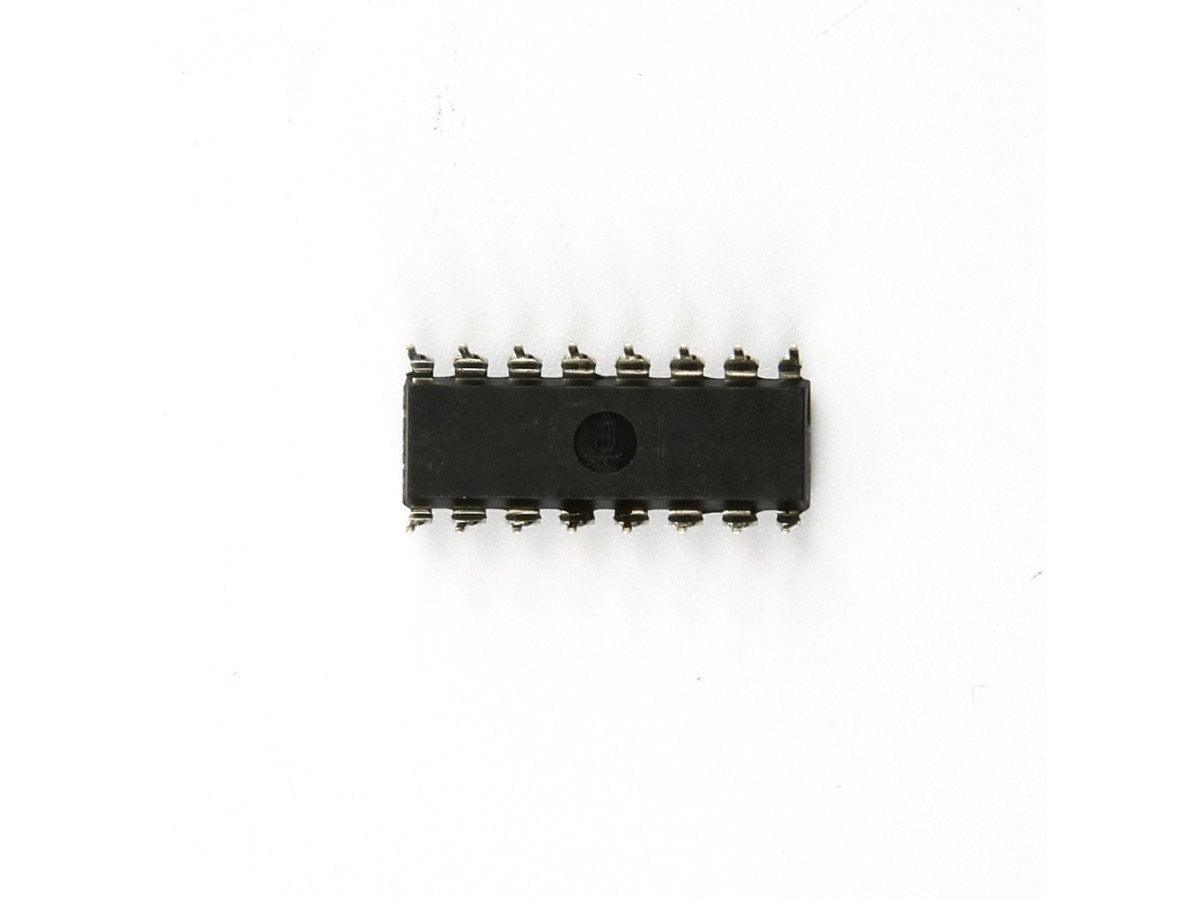

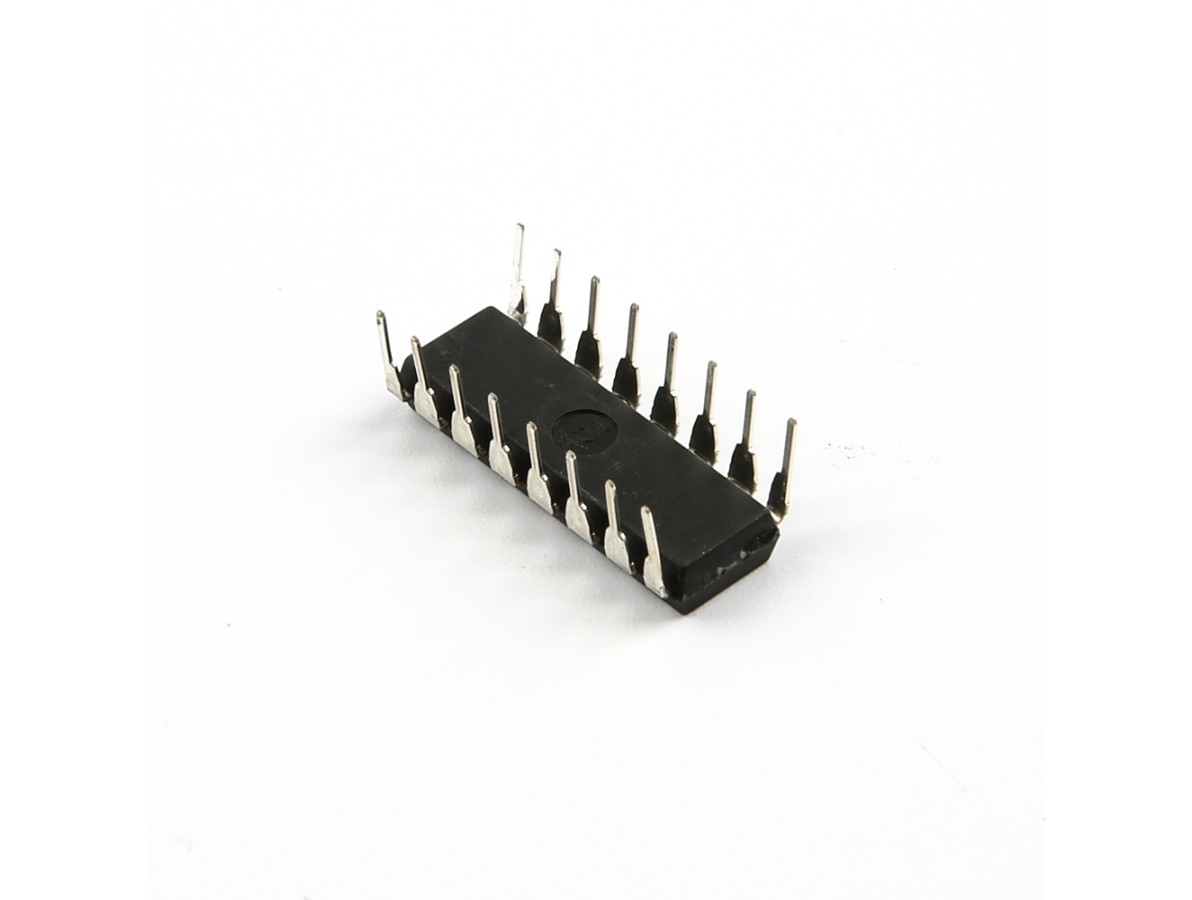

CI 74HC595N, registrador de deslocamento 8 bits, encapsulamento DIP-16

O que é o registrador de deslocamento 74HC595N (8 bits, DIP-16)

O registrador de deslocamento 74HC595N é um componente digital que atua como um conversor série-para-paralelo de 8 bits em encapsulamento DIP-16. Sua função principal é permitir o controle de múltiplas saídas digitais a partir de poucos sinais de controle, reduzindo a quantidade de pinos exigidos em uma placa de controle. Por ser um circuito integrado em formato DIP-16, ele é adequado para montagem em protoboards e placas de ensaio em projetos de eletrônica e cultura maker.

Principais Aplicações

Este tipo de registrador é comumente aplicado em projetos de prototipagem, automação, robótica educacional e manutenção de painéis digitais, onde há necessidade de expandir saídas digitais. Exemplos típicos incluem o acionamento de matrizes de LEDs, segmentos de displays, interfaces de indicadores e a expansão de portas de saída em placas de controle durante testes e experimentos na bancada. Em contextos maker, facilita o gerenciamento de várias saídas sem ocupar muitos pinos do controlador.

Como Funciona

De forma geral, o componente recebe dados em série e, mediante sinais de clock e latch, disponibiliza esses dados em paralelo nas suas oito saídas. É comum integrar esse tipo de registrador entre um microcontrolador e cargas ou estágios de driver: o microcontrolador envia a sequência serial, sincroniza o clock e atualiza as saídas através do latch. Módulos podem ser encadeados para aumentar o número de saídas de maneira escalável; no entanto, é importante verificar o esquema de conexão e a pinagem antes da montagem.

Vantagens práticas e observações de uso

A adoção do registrador 74HC595N facilita o design de placas e reduz complexidade de cabeamento em projetos com muitas saídas, além de simplificar prototipagem em DIP. Antes da compra e durante a integração, vale conferir a pinagem, alimentação, níveis lógicos e dimensões do encapsulamento para assegurar compatibilidade com o seu projeto e com os demais componentes (drivers, sensores ou módulos) que serão usados. Consulte sempre a folha de dados (datasheet) do componente para requisitos elétricos e limites operacionais, assim como para orientações de ligação e condicionamento de sinal. Este produto é conhecido em ingles como "74HC595N 8-Bit Shift Register DIP-16"
