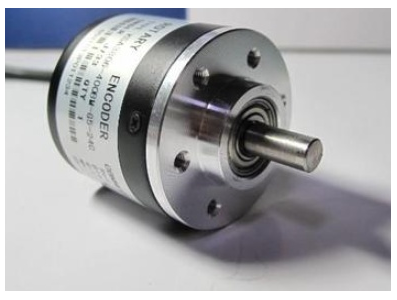

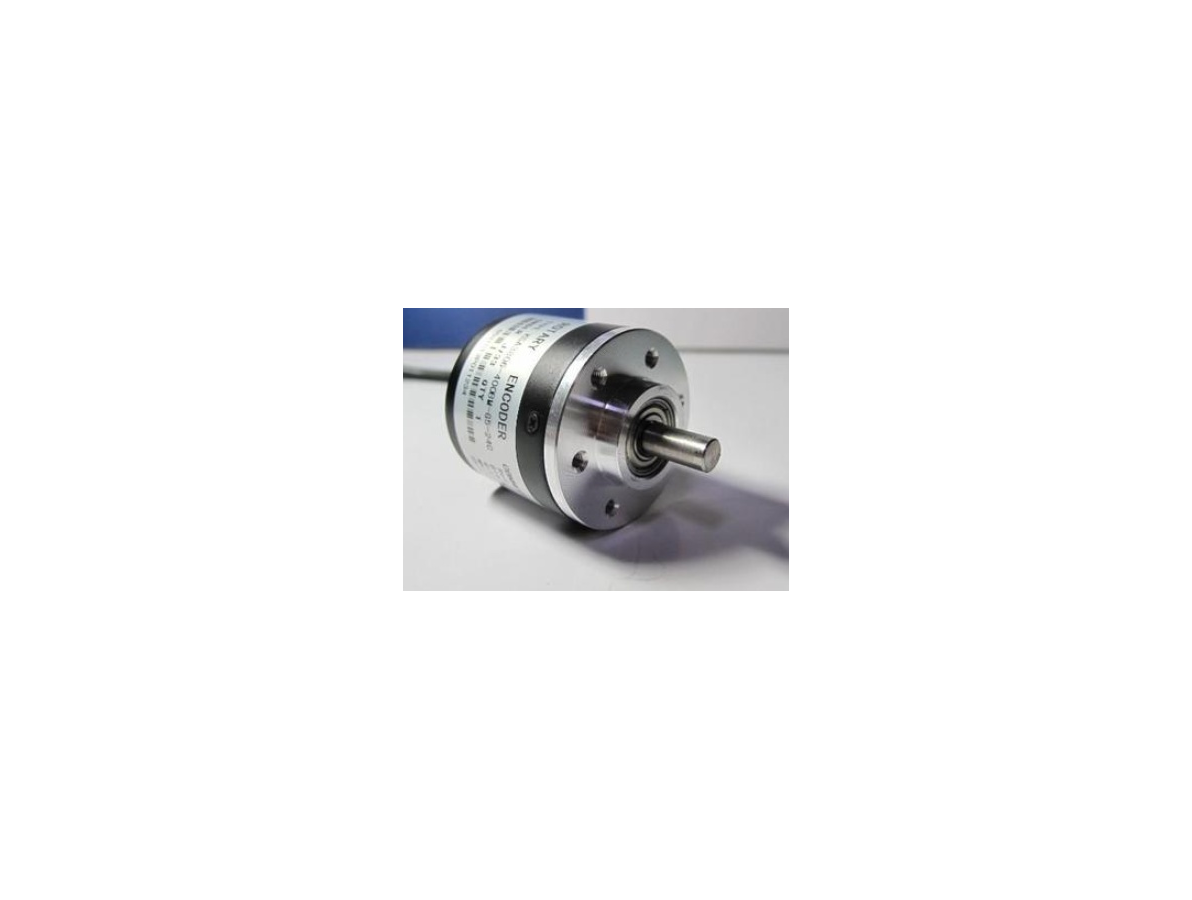

Encoder rotativo incremental fotoelétrico 600 pulsos DC 5-24V

O que é o produto e sua função principal

O Encoder Rotativo Incremental Fotoelétrico DC5-24V 600 Pulsos é um transdutor eletromecânico projetado para converter movimento rotativo em sinais elétricos incrementais. Sua função principal é fornecer uma sequência de pulsos que representam deslocamento angular, permitindo medir posição relativa, velocidade de rotação ou deslocamentos incrementais em sistemas de controle e aquisição. Opera com alimentação em tensão contínua dentro da faixa indicada no nome do produto e entrega uma contagem de 600 pulsos como base para a resolução do sistema de medição.

Principais Aplicações

Este tipo de encoder é apropriado para projetos de robótica (por exemplo, leitura de rotações para odometria ou controle de atuadores), automação e controle de máquinas (monitoramento de velocidade e posicionamento), eletrônica e prototipagem em laboratórios maker e em atividades de manutenção onde seja necessário feedback rotacional. Por sua natureza incremental, é útil em aplicações que exigem contagem de pulsos para controle em malhas fechadas, sincronização de eixos ou verificação de movimento em sistemas eletromecânicos.

Como Funciona

O princípio fotoelétrico indica que a detecção do movimento é feita por interrupção ou modulação de um feixe de luz por um disco codificado, gerando sinais digitais conforme o eixo gira. Esses sinais aparecem como pulsos elétricos que devem ser lidos por um circuito contador, microcontrolador ou PLC para serem convertidos em posição relativa ou velocidade. A integração ao projeto normalmente envolve ligar a alimentação na faixa indicada, conectar os sinais de saída às entradas digitais do sistema de controle e garantir suporte mecânico adequado para acoplar o eixo. A interpretação do sentido de rotação e a precisão da medição dependem do esquema de leitura adotado no sistema e do número de canais de saída disponível no encoder.

Observações de uso e vantagens práticas

Entre as vantagens práticas estão a resolução determinada pelos 600 pulsos, que permite uma granulação adequada de medição em muitas aplicações, e a faixa de alimentação que facilita a compatibilidade com fontes DC comuns em painéis e equipamentos. Como é um sensor fotoelétrico, atenção a contaminação por poeira, sujeira ou luz ambiente excessiva que possam afetar a leitura; recomenda-se proteção mecânica e inspeção periódica. Antes da compra, confirme a pinagem elétrica, o tipo e nível de sinais de saída, as dimensões de montagem e o comportamento mecânico do eixo para assegurar compatibilidade com seu projeto. Este produto é conhecido em ingles como "DC5-24V 600 Pulses Incremental Photoelectric Rotary Encoder"
