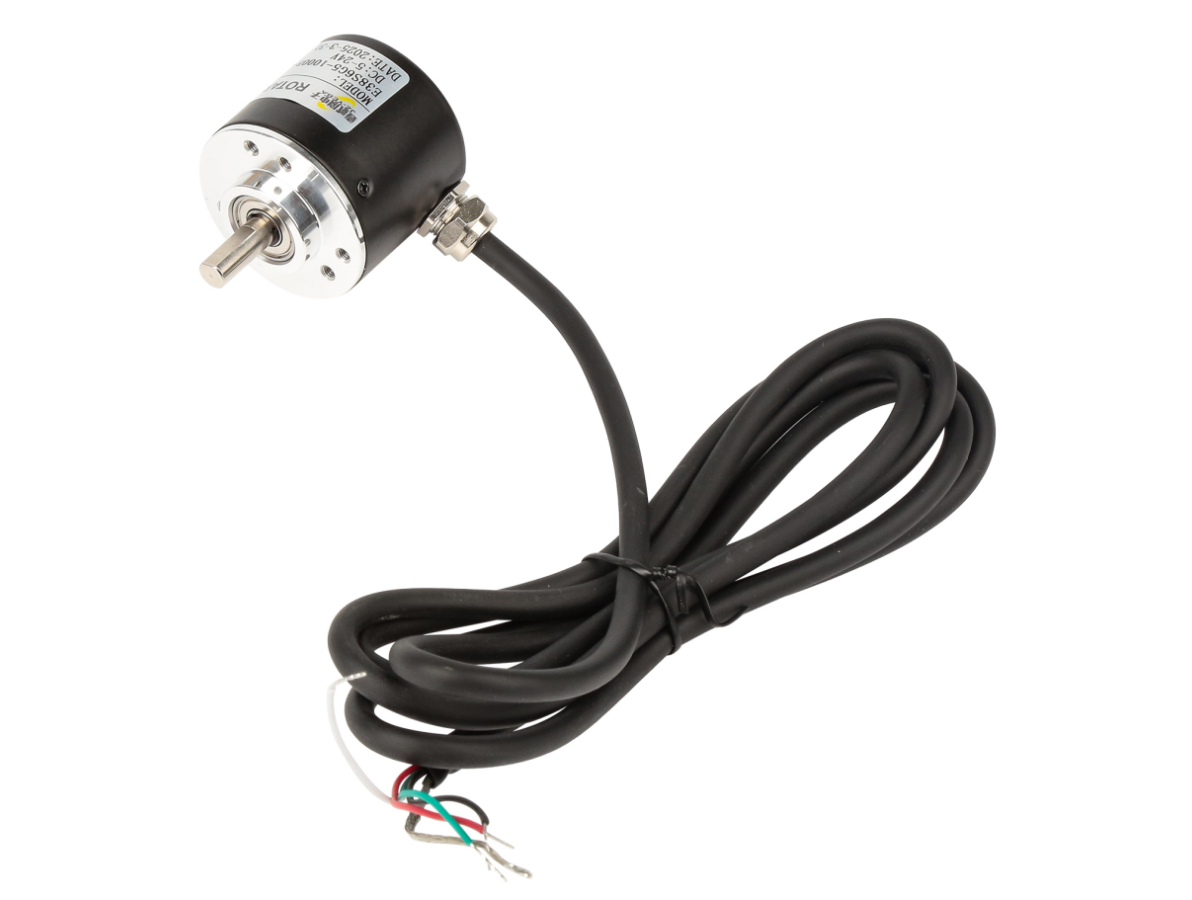

Encoder rotativo incremental fotoelétrico NPN, eixo sólido 6 mm, 1000 pulsos, DC 5-24 V

O Encoder Incremental Fotoelétrico de Eixo Sólido D6mm DC5-24V 1000 Pulsos NPN é um sensor rotativo que converte movimento angular em sinais elétricos digitais. Sua função principal é fornecer pulsos por rotação (resolução indicada como 1000 pulsos) para monitoramento de posição ou velocidade em eixos mecânicos, usando um eixo sólido de 6 mm e alimentação em faixa DC conforme informado. A saída NPN indica o tipo de estágio de saída elétrico presente no sensor, apropriado para interfaces que aceitam esse nível de sinal.

Principais Aplicações

Esse tipo de encoder é comumente usado em projetos de robótica para odometria e controle de rodas, em sistemas de automação para controle de posição e velocidade de eixos, em manutenção e retrofit de máquinas que exigem leitura incremental, além de prototipagem e educação no ambiente maker. Sua resolução e construção com eixo sólido o tornam adequado para aplicações onde se requer leitura contínua de movimento em motores, polias ou conjuntos giratórios.

Como Funciona

Na prática, o encoder gera pulsos elétricos incrementais conforme o eixo gira; cada pulso representa um pequeno incremento de ângulo, totalizando a resolução especificada por rotação. A especificação NPN indica o tipo de saída, que normalmente exige condicionamento adequado no circuito receptor (por exemplo, resistor de pull-up ou entrada compatível com saída aberta). A alimentação deve respeitar a faixa de tensão indicada, e a integração ao projeto envolve conexão da alimentação e dos sinais de saída ao controlador, contador ou sistema de aquisição, observando pinagem e sinais digitais do equipamento receptor.

Cuidados e Observações

Antes da compra, verifique dimensões mecânicas do eixo e forma de acoplamento para garantir montagem correta, confirme pinagem e requisitos de alimentação no manual ou ficha técnica para evitar danos, e considere proteção contra vibração e interferência eletromagnética dependendo do ambiente de uso. A resolução de 1000 pulsos possibilita leitura detalhada, mas exige que o sistema de leitura trate corretamente a taxa de pulsos gerada. Em caso de dúvidas sobre conexão elétrica ou necessidades de condicionamento de sinal, consulte a documentação técnica do modelo.
Este produto é conhecido em ingles como "Solid Shaft D6MM DC5-24V 1000 Pulses NPN Incremental Photoelectric Rotary Encoder"
