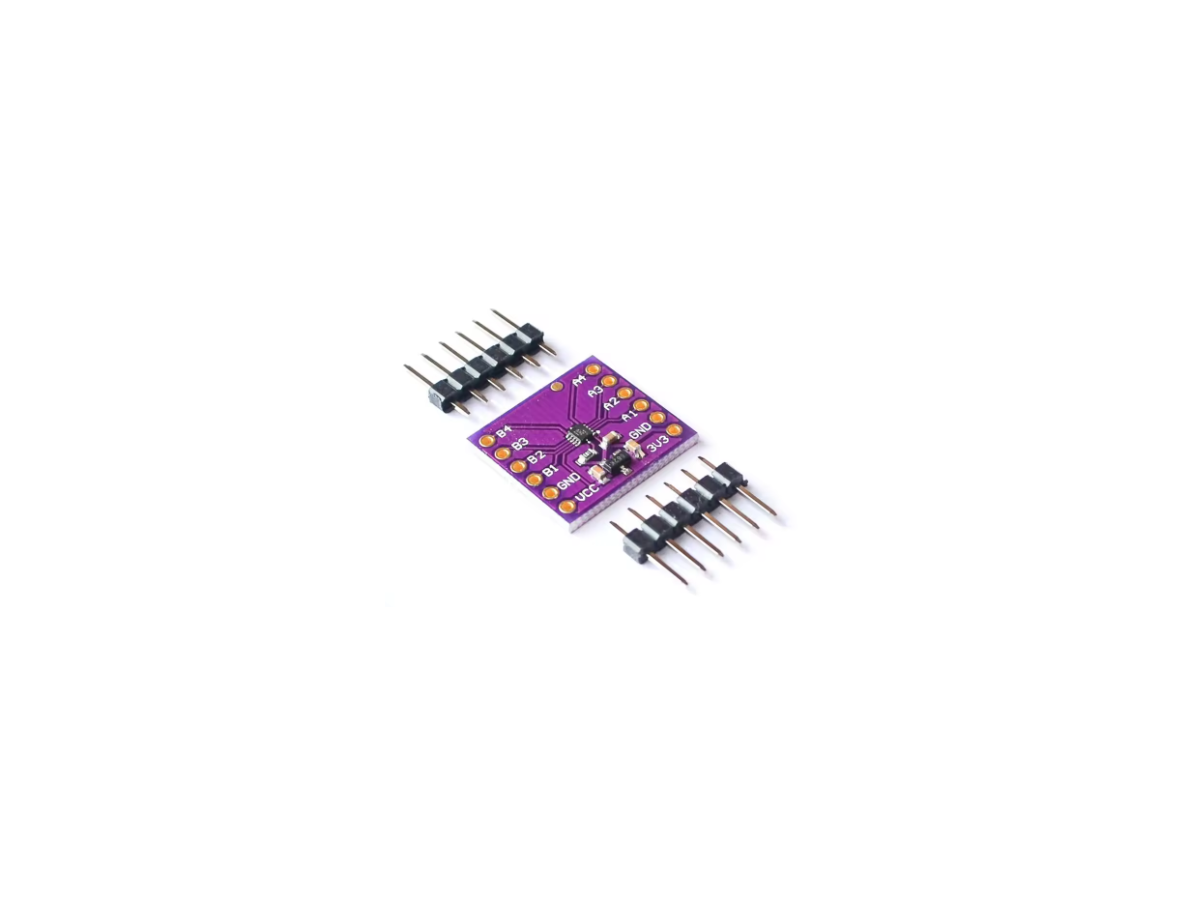

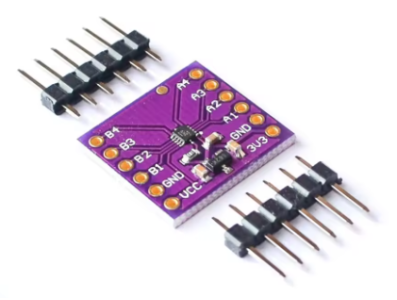

Conversor de nível de tensão bidirecional 4 bits TXB0104 para shield Arduino

Descrição Geral

O Conversor de Nível Lógico Bidirecional de 4 bits TXB0104 é um componente para adaptar sinais digitais entre dois domínios de tensão distintos em até quatro canais. Sua função principal é permitir a comunicação bidirecional de sinais lógicos entre placas, módulos e periféricos que operam em níveis diferentes, sem a necessidade de reescalar ou redesenhar a lógica do circuito. Trata-se de uma solução compacta para interconexão de sinais digitais em projetos eletrônicos.

Principais Aplicações

Este conversor é indicado para prototipagem, projetos de robótica, automação, educação maker e manutenção onde há troca de sinais entre microcontroladores, placas e módulos com níveis lógicos distintos, como em aplicações com Arduino e outros microcontroladores. Pode ser usado para interligar sensores digitais, módulos de comunicação e interfaces de controle que exigem tradução de nível lógico em alguns sinais discretos.

Como Funciona

Na prática, o componente é inserido entre dois pontos do circuito que representam domínios lógicos diferentes; cada um dos quatro canais transmite sinais de um lado para o outro de forma bidirecional conforme a necessidade do sinal. A conexão é feita por pinos de entrada/saída que devem ser ligados aos respectivos sinais dos dois lados do barramento. Por ser voltado a sinais digitais, não deve ser usado para transferência de alimentação; a integração exige atenção à pinagem e à orientação ao montar headers ou soldar em placas.

Vantagens e Observações

Entre as vantagens práticas estão a redução de componentes externos para adaptação de níveis lógicos e a facilidade para conectar módulos com diferentes níveis sem alterar o firmware. Antes da compra é importante conferir compatibilidade com o tipo de sinal e protocolo do seu projeto, além de verificar pinagem, requisitos de alimentação e dimensões do módulo para garantir encaixe físico e elétrico adequados. Evite assumir compatibilidade com qualquer barramento específico sem confirmar as especificações do dispositivo e do sistema.
Este produto é conhecido em ingles como "TXB0104 4-Bit Bidirectional Voltage Level Converter"
