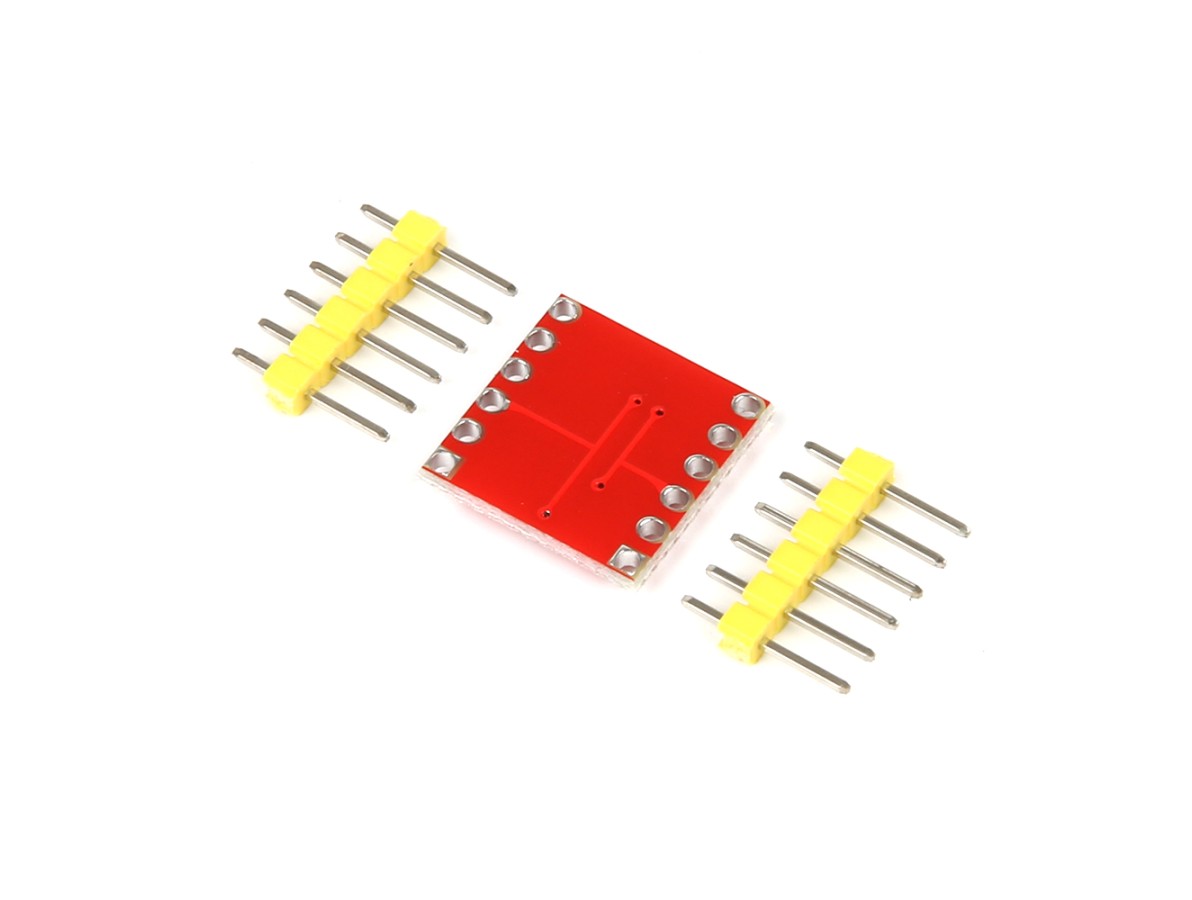

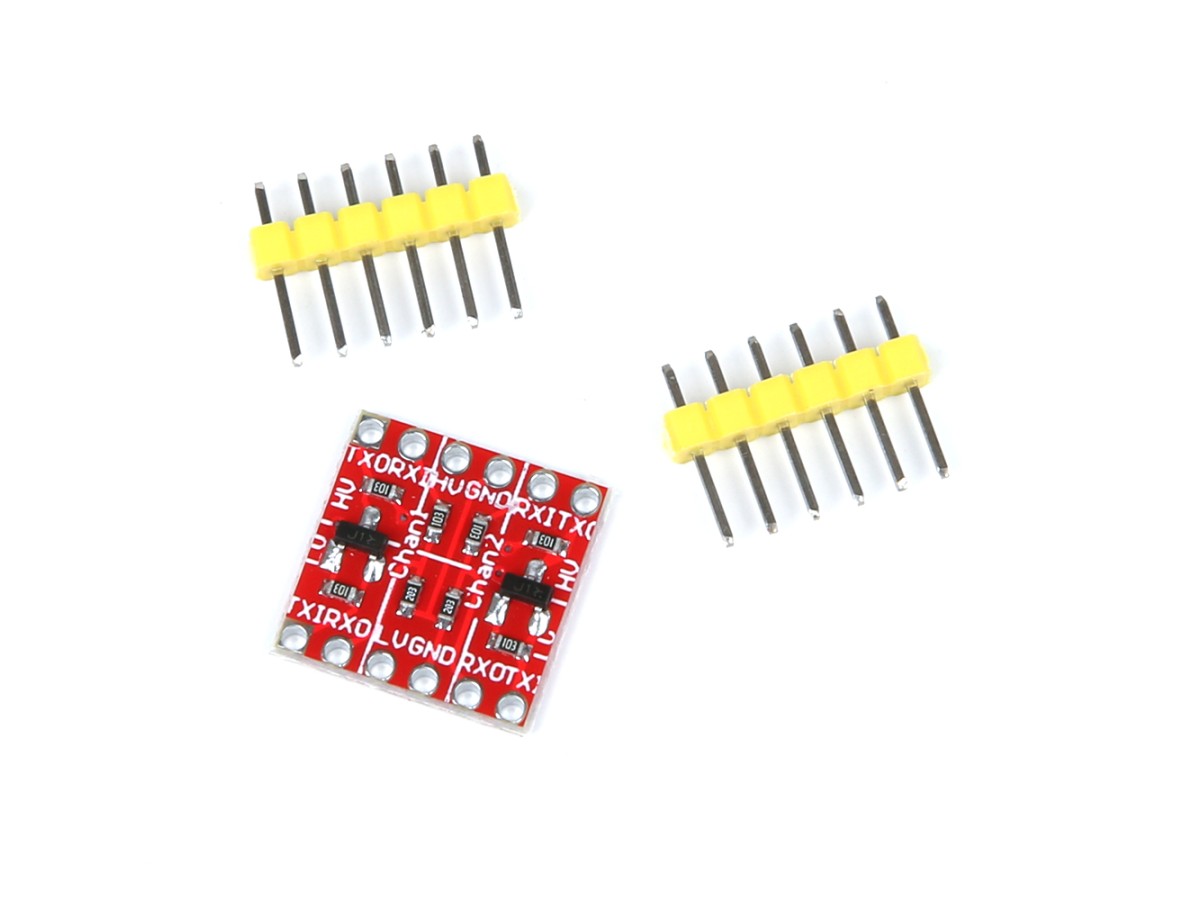

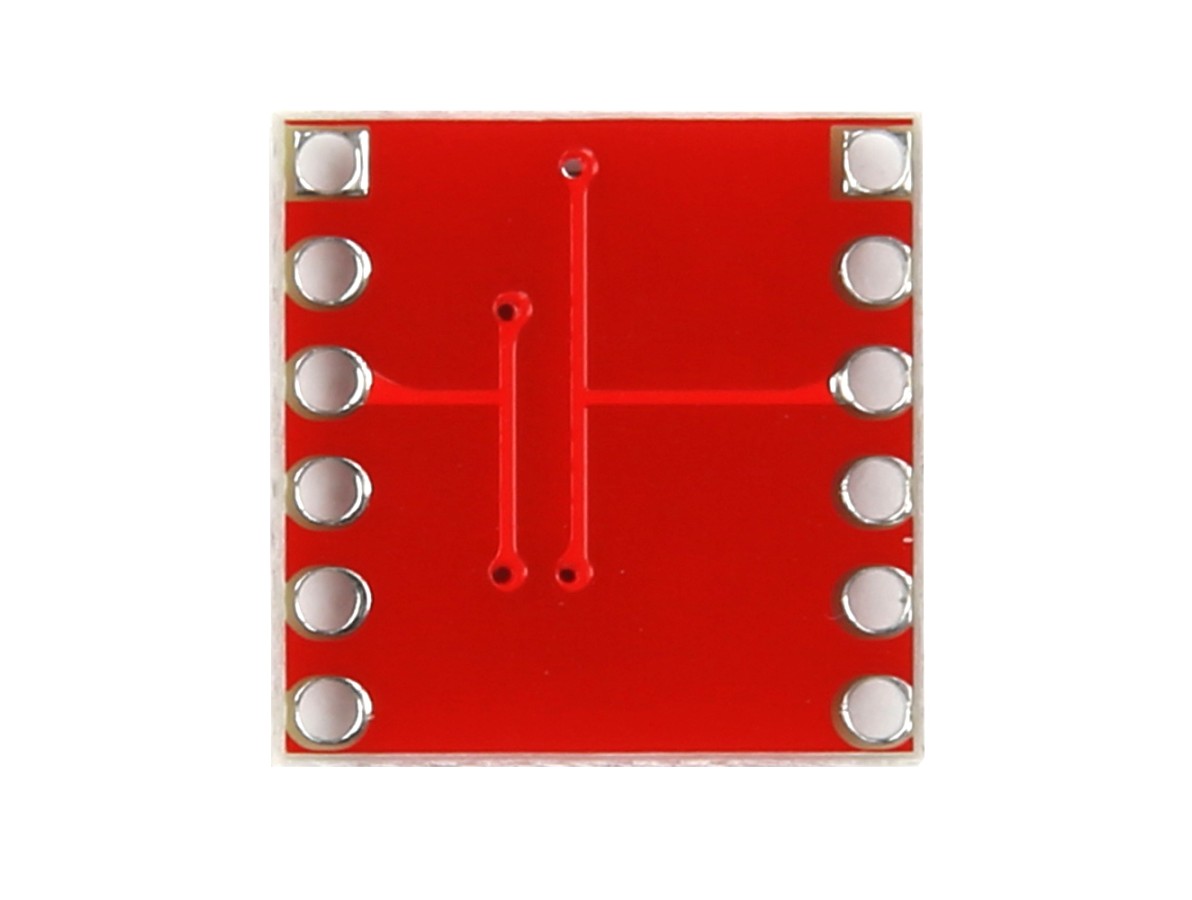

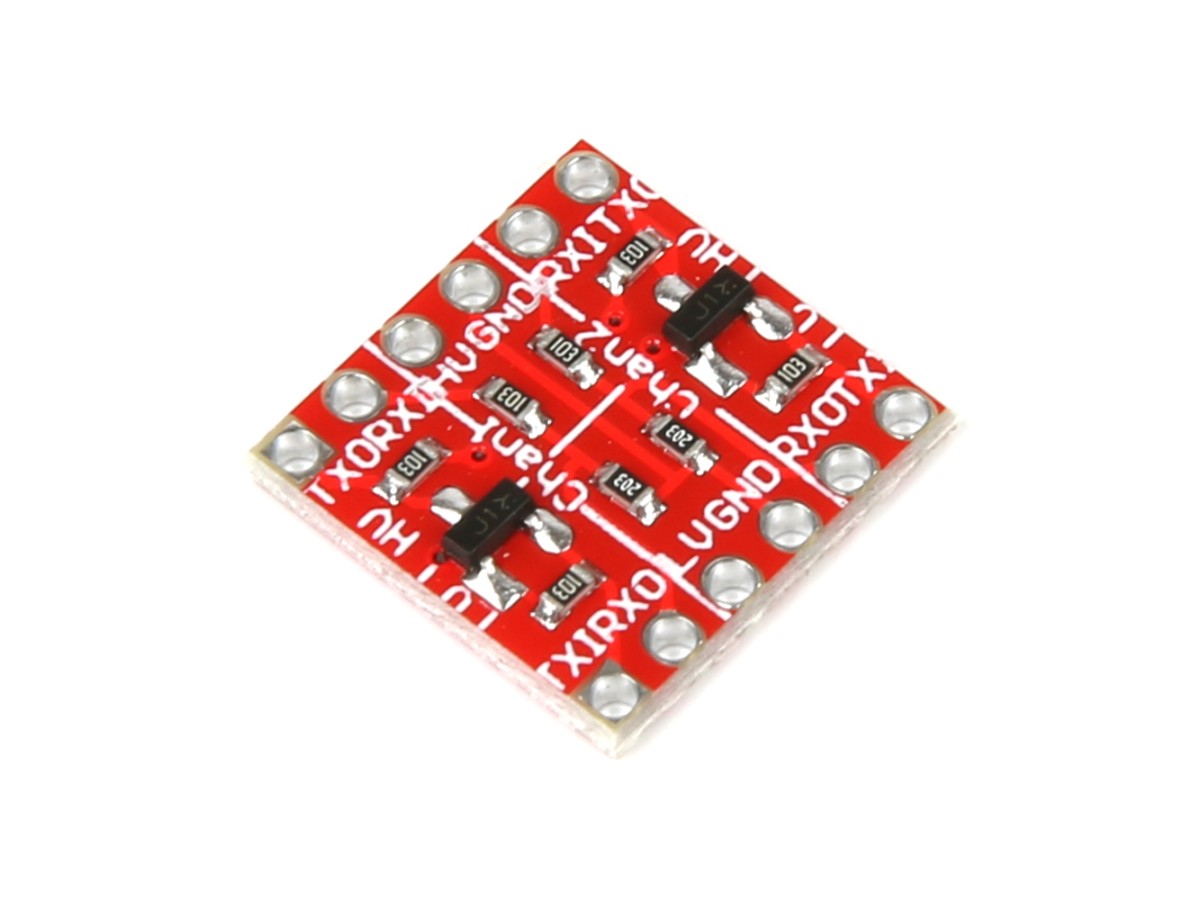

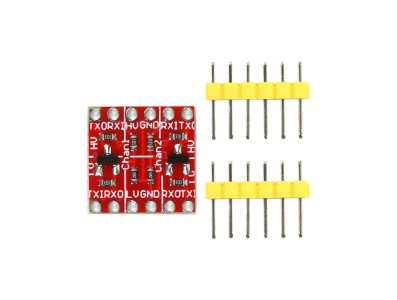

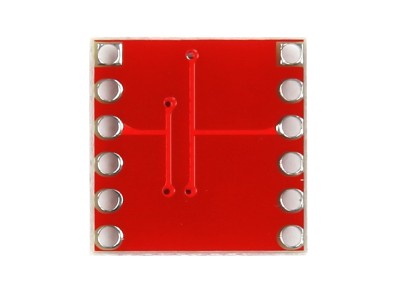

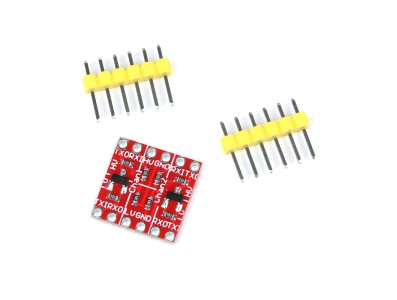

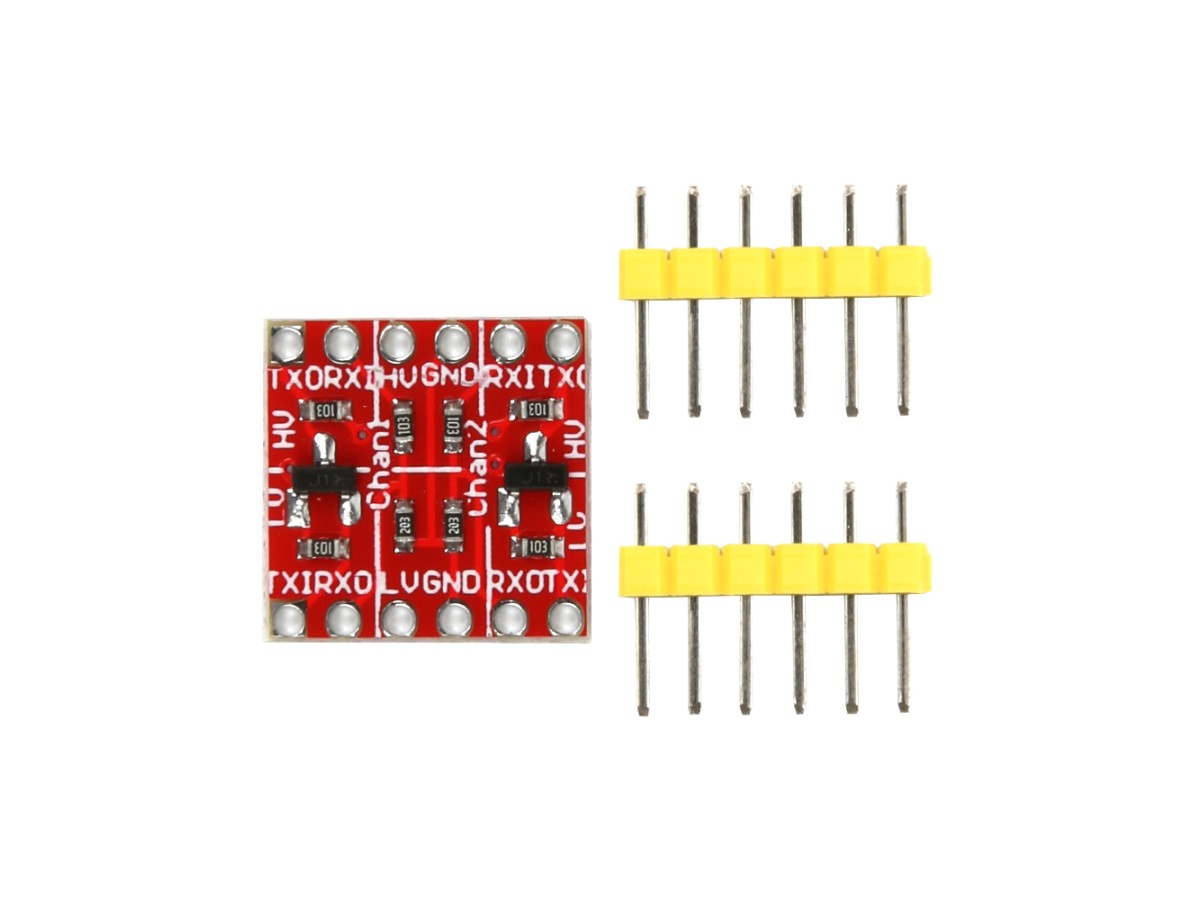

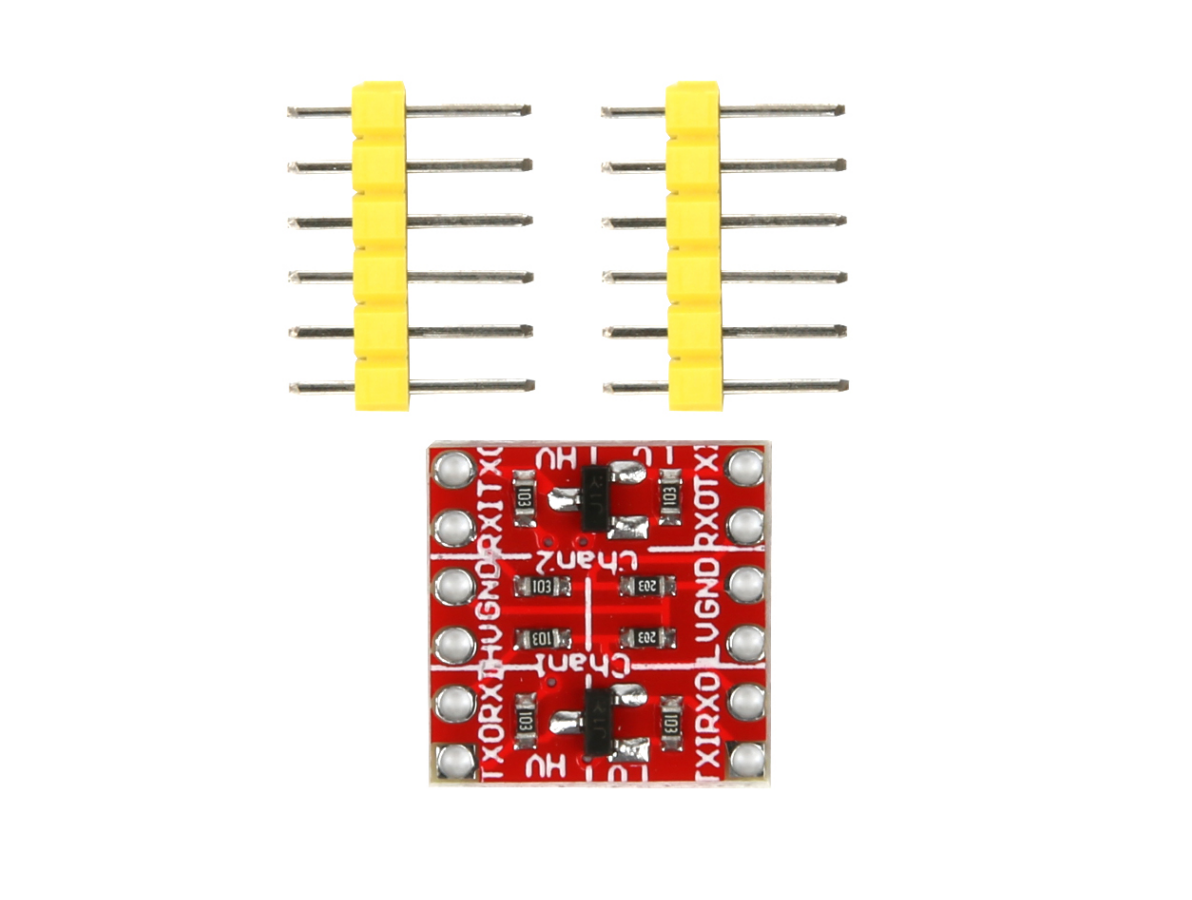

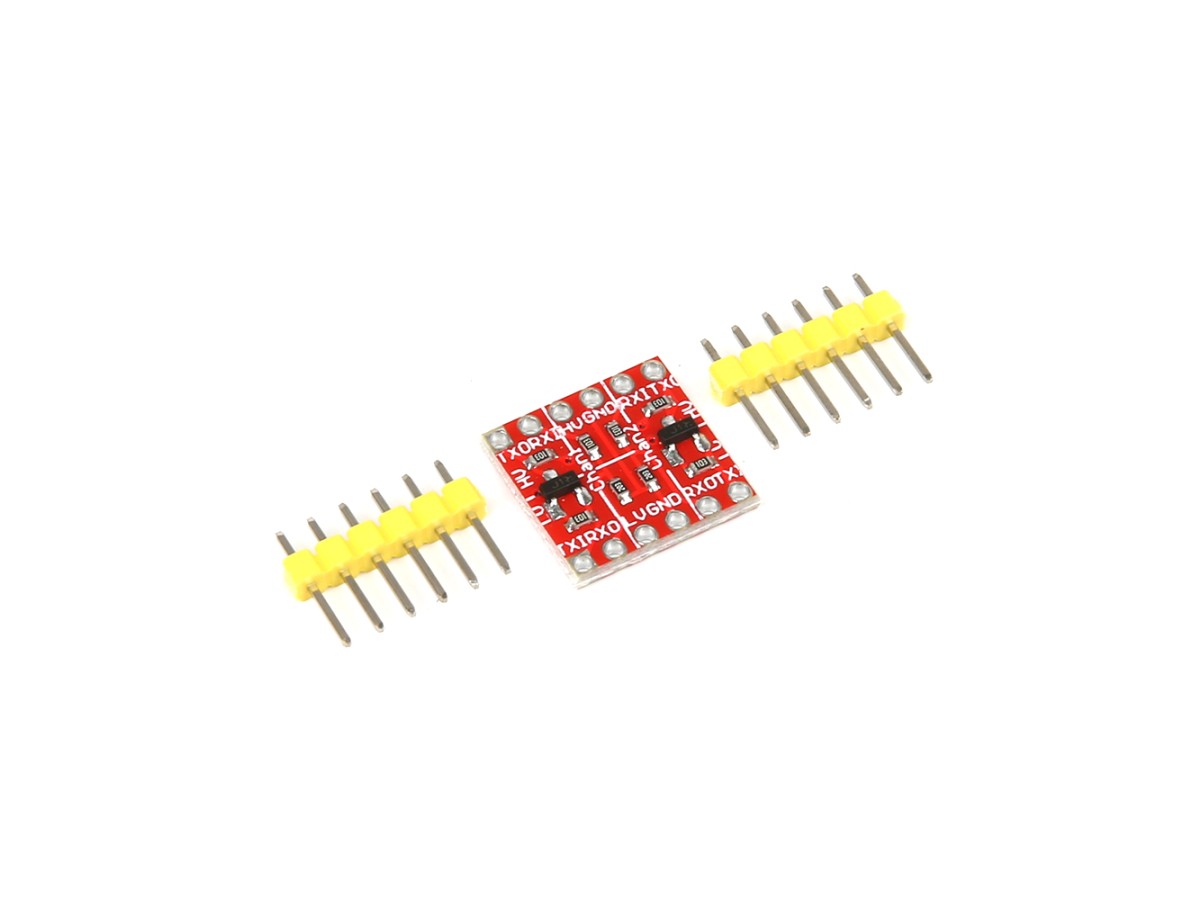

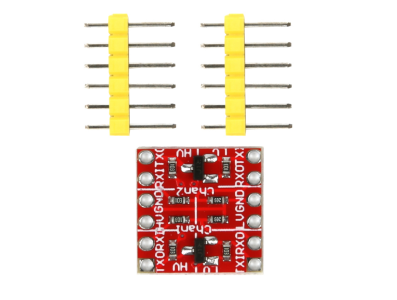

Conversor de nível lógico 2 canais 3.3V/5V TTL
P01348
O que é o produto e sua função principal
O Conversor de nível lógico de 2 canais 3,3V/5V TTL é um módulo para adaptação de sinais digitais entre dois níveis lógicos distintos, especificamente 3,3V e 5V no padrão TTL. Sua função principal é permitir a comunicação segura entre dispositivos que operam em tensões lógicas diferentes, evitando exposição direta de entradas/saídas a níveis incompatíveis e reduzindo o risco de danos aos componentes.
Principais Aplicações
Este conversor é indicado para projetos de eletrônica, robótica, automação e prototipagem maker onde existem periféricos, sensores ou módulos com níveis TTL distintos. Pode ser utilizado para interligar linhas digitais entre placas de desenvolvimento e módulos externos, facilitar testes e manutenção de sistemas e permitir integração de módulos que operam em 3,3V com controladores que trabalham em 5V, ou vice-versa, em aplicações educacionais e de bancada.
Como Funciona
O módulo atua como interface de sinal para cada um dos dois canais disponibilizados; na prática ele é inserido entre as linhas de sinal dos dois dispositivos a serem conectados, com referência de terra comum entre eles. Normalmente é necessário conectar a referência de tensão de cada lado (o lado 3,3V e o lado 5V) e ligar os sinais correspondentes aos pinos de entrada/saída do conversor, seguindo a pinagem do módulo. Antes da integração, confirme a pinagem e o esquema de conexão do módulo para garantir que os sinais estão sendo direcionados corretamente.
Vantagens práticas e observações de uso
Entre as vantagens estão a simplicidade de uso em protótipos e a proteção adicional contra incompatibilidade de níveis lógicos. Como precaução, verifique sempre a compatibilidade com sinais TTL do seu projeto, confirme as tensões disponíveis e a pinagem do módulo no momento da compra e evite utilizar o conversor para alimentar cargas ou sinais fora das especificações do projeto. Garanta sempre terra comum entre os dispositivos e não aplique tensões que excedam os níveis esperados sem validação prévia.
Este produto é conhecido em ingles como "2 Channel Logic Level Converter 3.3V 5V TTL"
