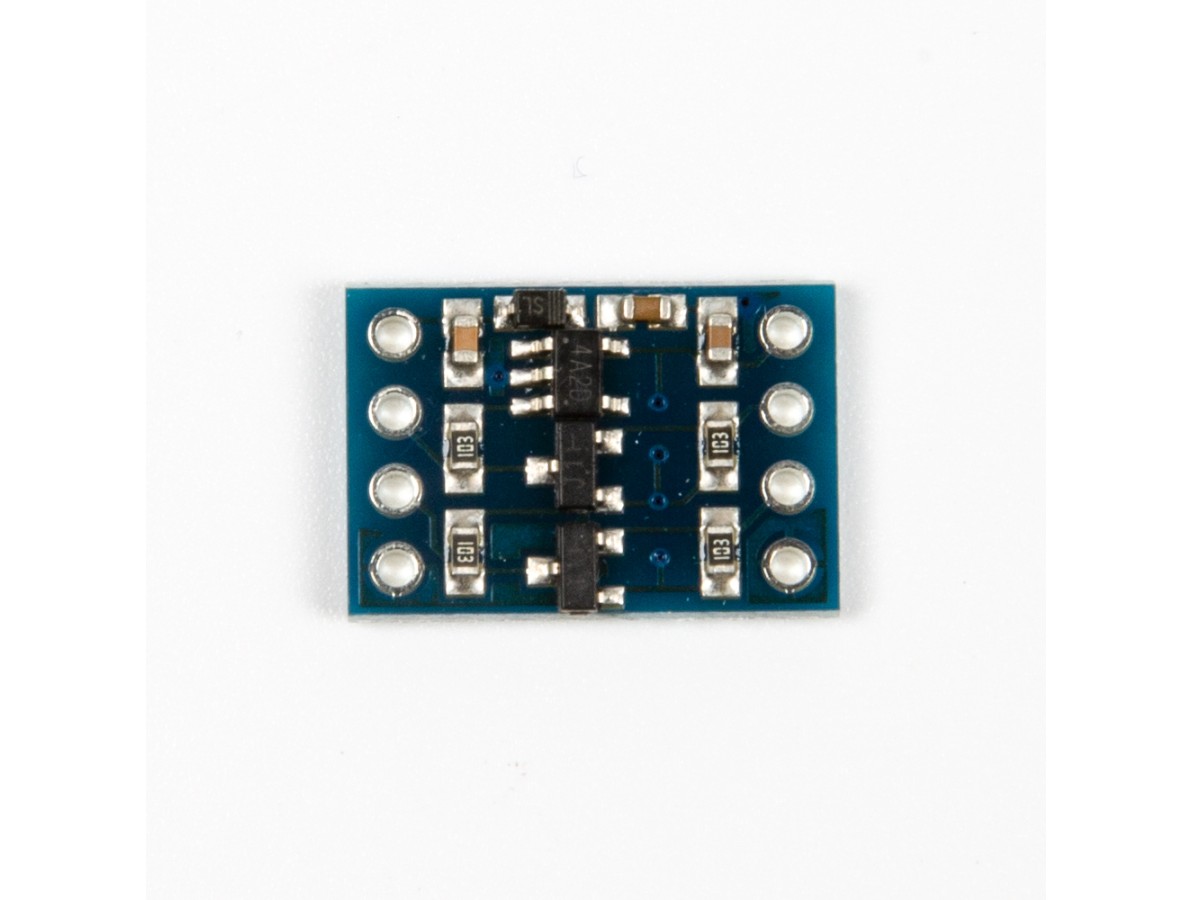

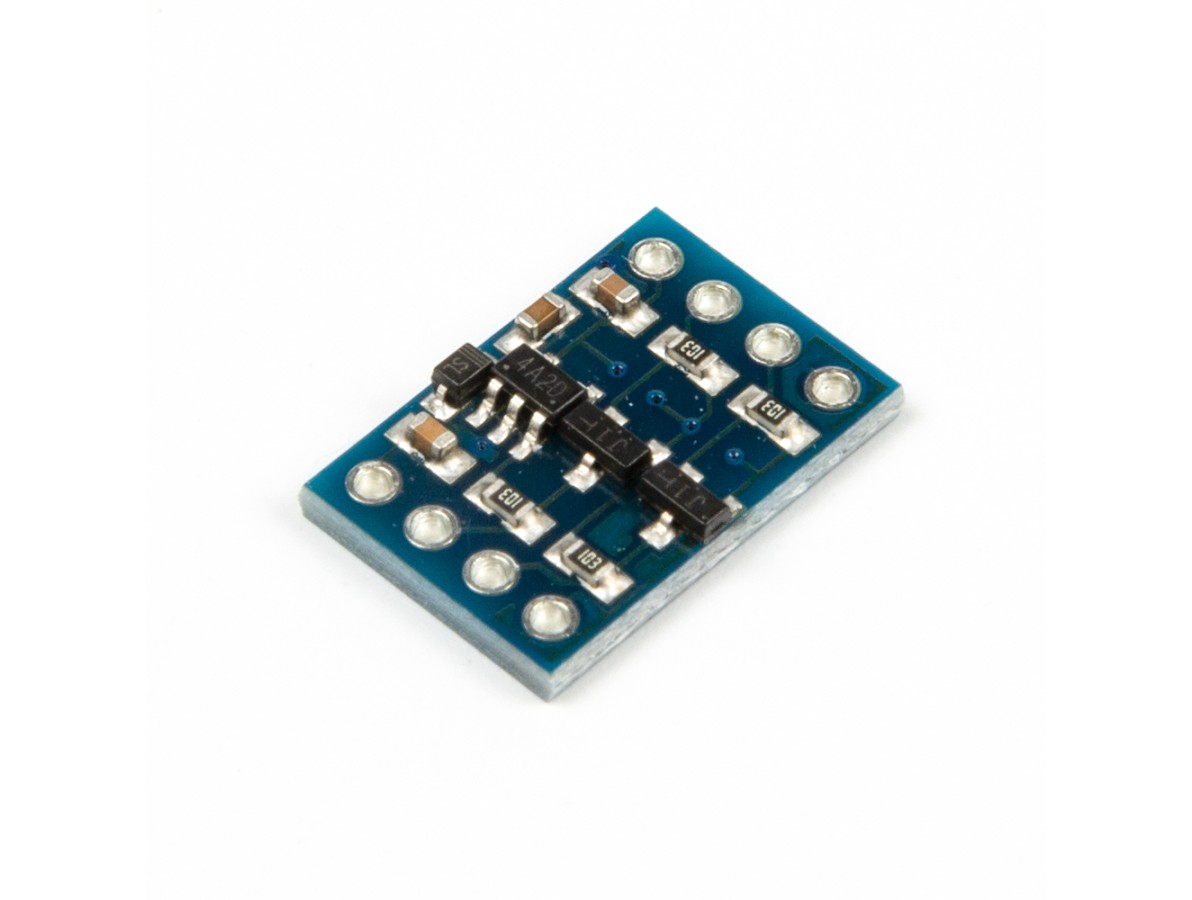

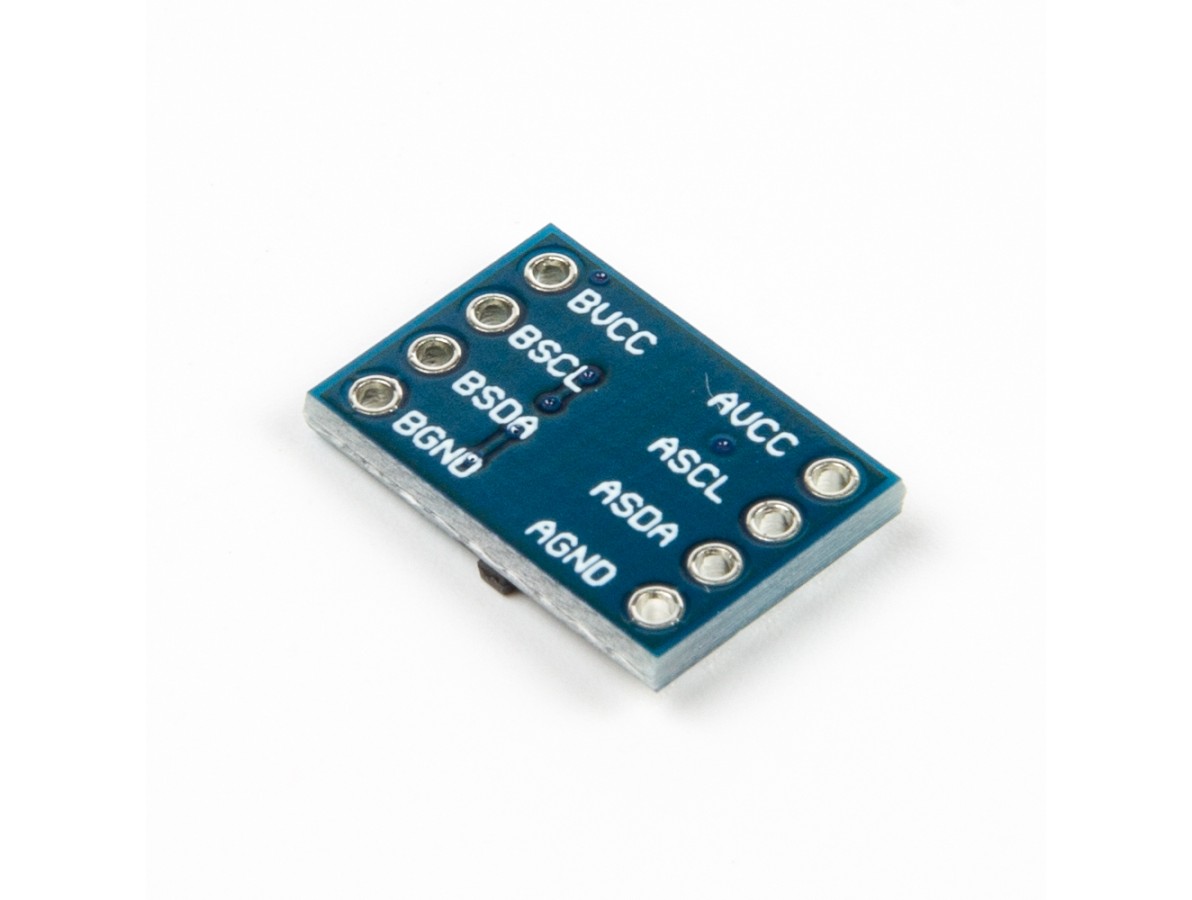

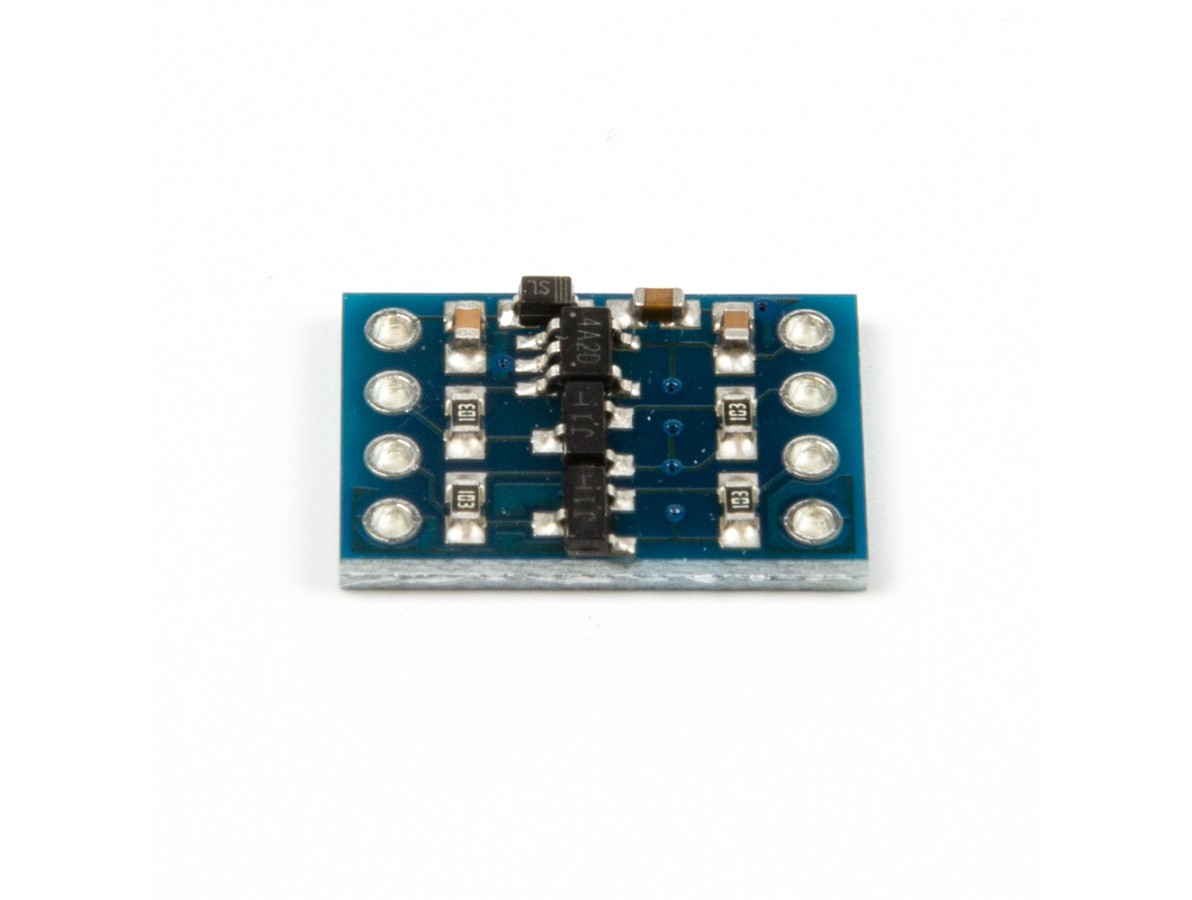

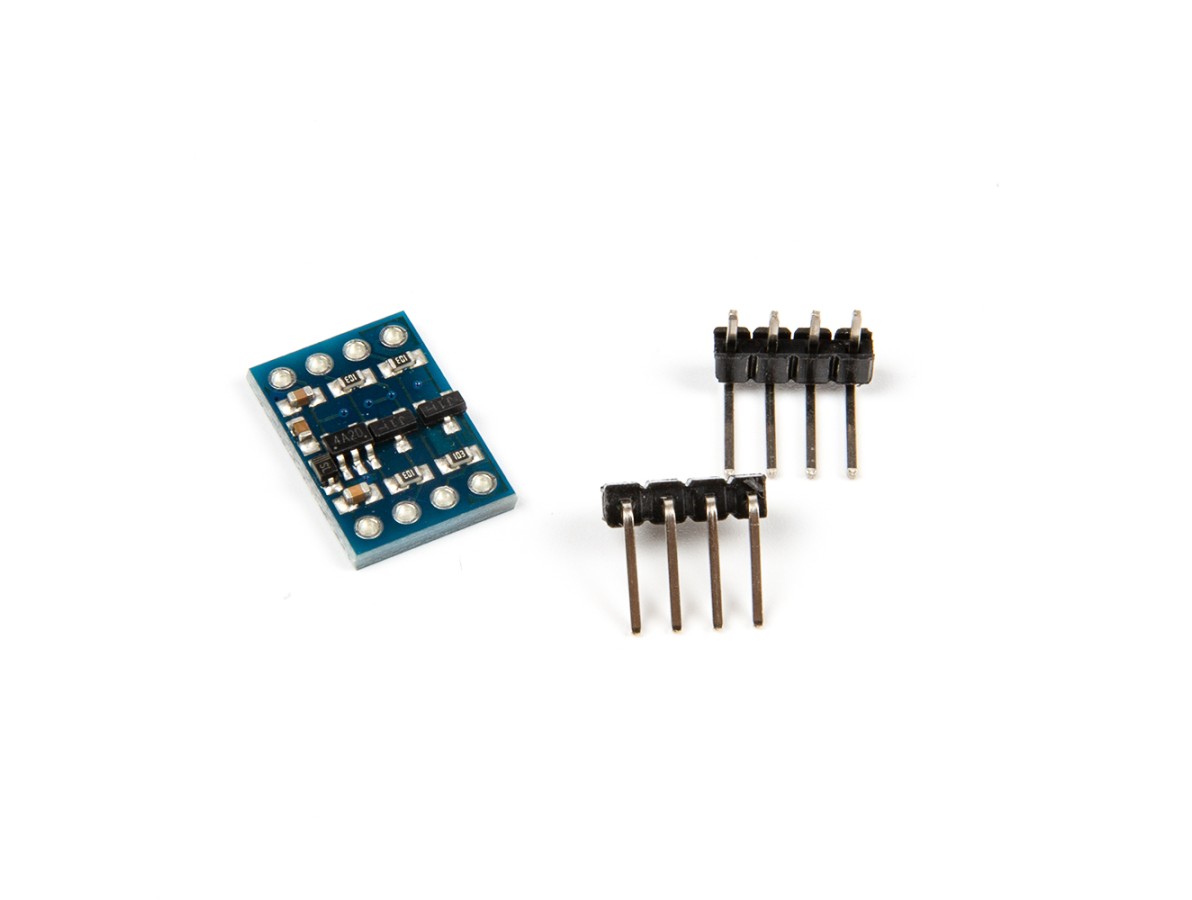

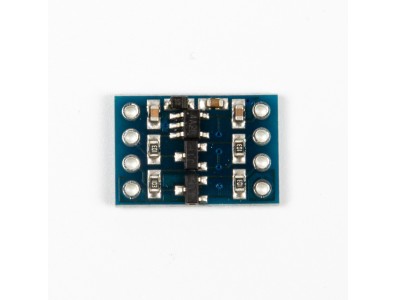

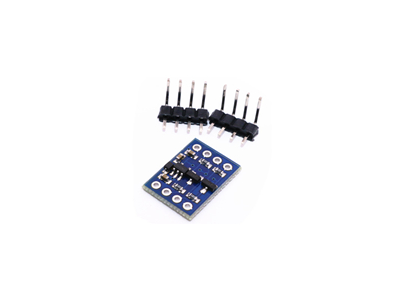

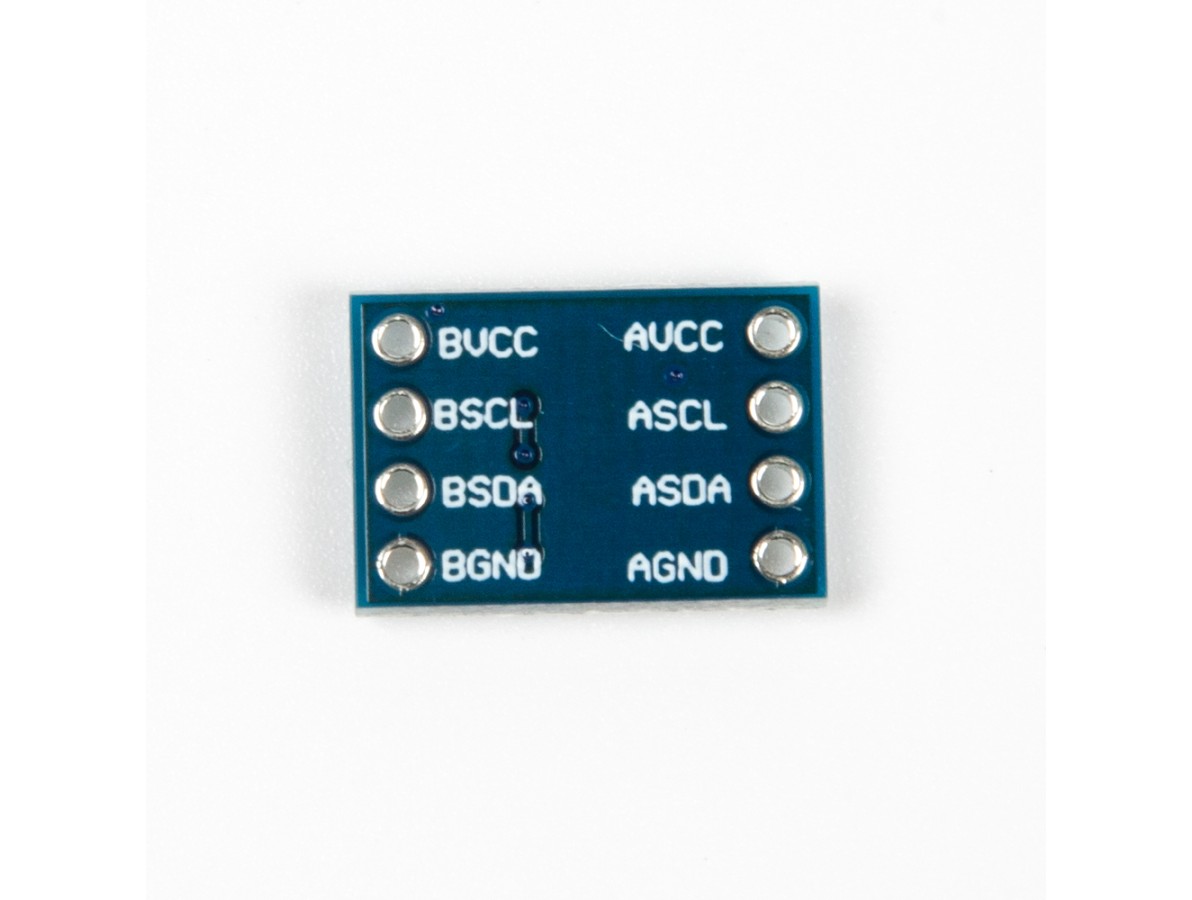

Módulo conversor de nível I2C 5V para 3V

O que é o produto e qual sua função principal

O Módulo Conversor de Nível I2C 5V para 3V é um módulo eletrônico projetado para adaptar sinais do barramento I2C entre níveis lógicos diferentes, permitindo a comunicação segura entre dispositivos que operam em 5V e outros que operam em 3V. Sua função principal é proteger e traduzir os níveis de sinal do clock e dos dados do barramento I2C, evitando danos por incompatibilidade de tensão e facilitando a integração de periféricos com tensões distintas.

Principais Aplicações

Este módulo é indicado para projetos de robótica, automação e prototipagem onde haja necessidade de interconectar sensores, módulos e placas de desenvolvimento com níveis lógicos distintos. É útil em ambientes de educação maker e manutenção, quando se trabalha com microcontroladores, placas Arduino, módulos e sensores I2C que exigem interface entre 5V e 3V. Também serve para situações em que se deseja testar ou reutilizar módulos com diferentes tensões sem modificar o hardware original.

Como Funciona

Na prática, o módulo atua sobre as linhas de dados e clock do barramento I2C, realizando a adaptação de nível entre os dois domínios de tensão enquanto preserva o comportamento do protocolo. Para integrá-lo a um projeto, conecta-se o lado de maior tensão e o lado de menor tensão às respectivas fontes do circuito e liga-se as linhas I2C correspondentes; é importante que os dispositivos compartilhem referência de terra. Observe que o barramento I2C costuma depender de resistores de pull-up, por isso verifique a presença e a adequação desses elementos no seu sistema para evitar conflitos ou duplicidade de pull-ups.

Vantagens e Observações

Entre as vantagens práticas estão a simplificação da interligação de módulos com tensões diferentes e a redução do risco de danificar periféricos por níveis incompatíveis. Antes da compra e instalação, confirme a pinagem, as tensões presentes no seu projeto, a necessidade de resistores de pull-up e a compatibilidade com o protocolo I2C utilizado. Note que este tipo de módulo realiza conversão de nível lógico e não substitui um regulador de tensão para alimentação; garantir a referência de terra comum e a sequência correta de alimentação ajuda a evitar problemas de operação.

Este produto é conhecido em ingles como "IC I2C Level Conversion Module 5V to 3V"
