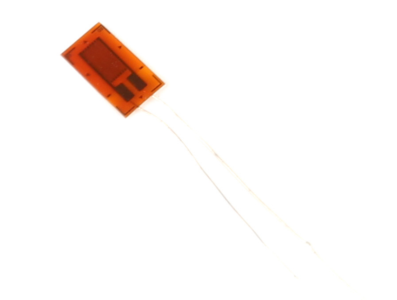

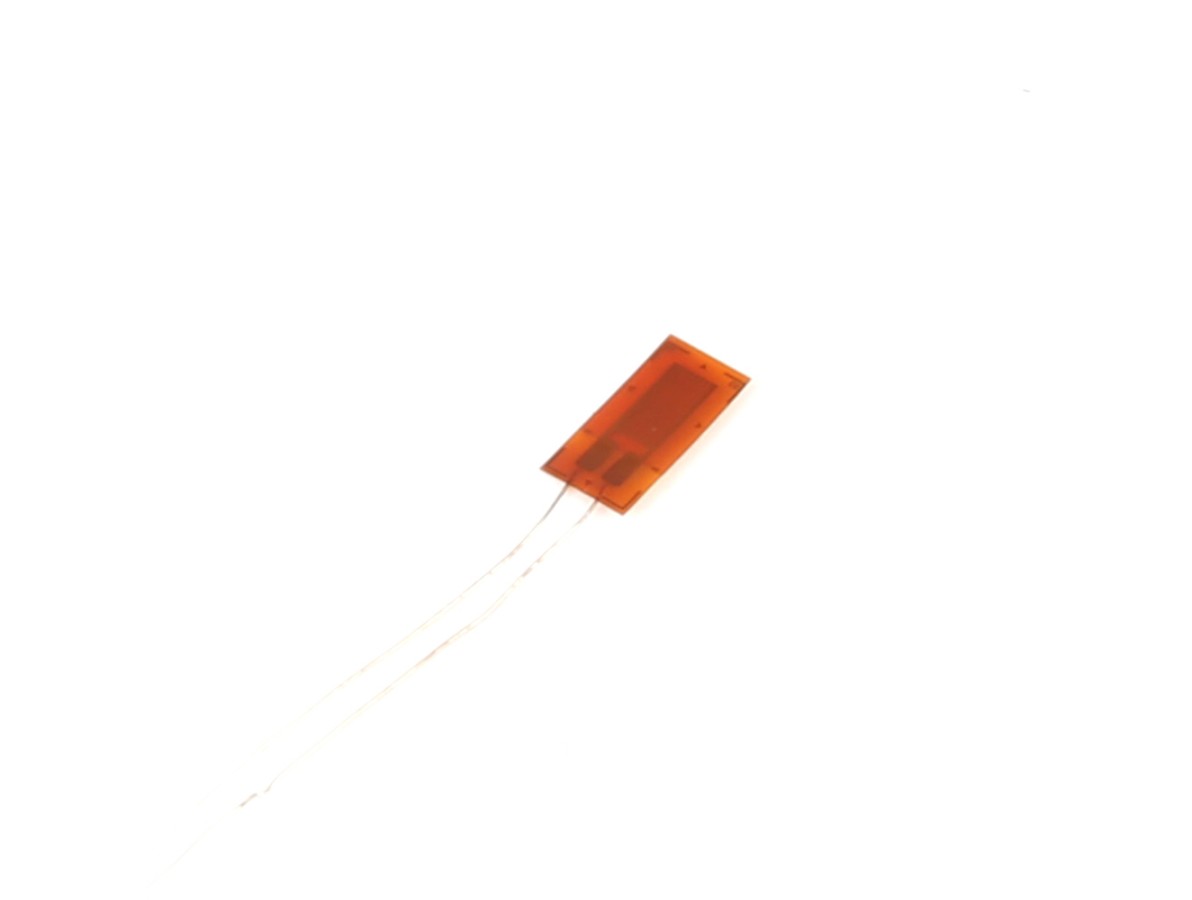

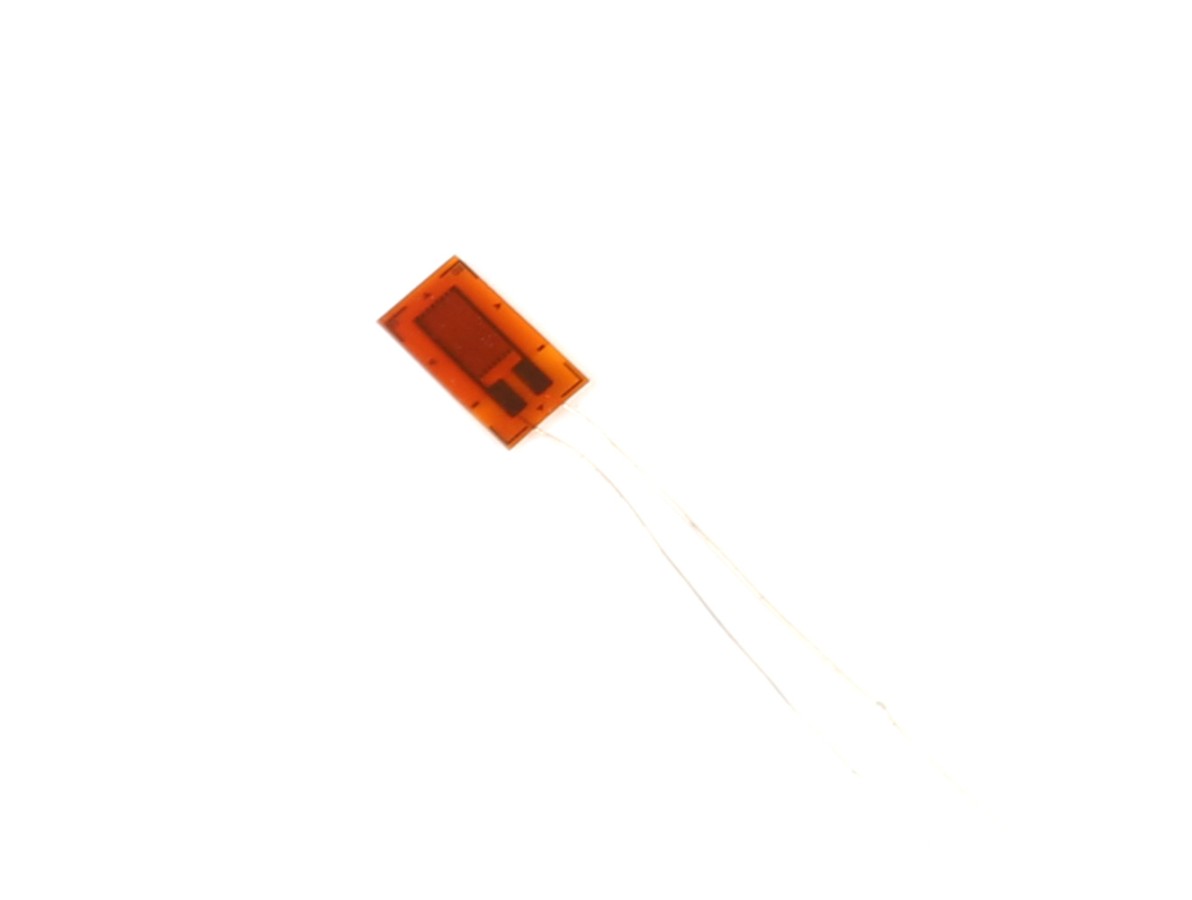

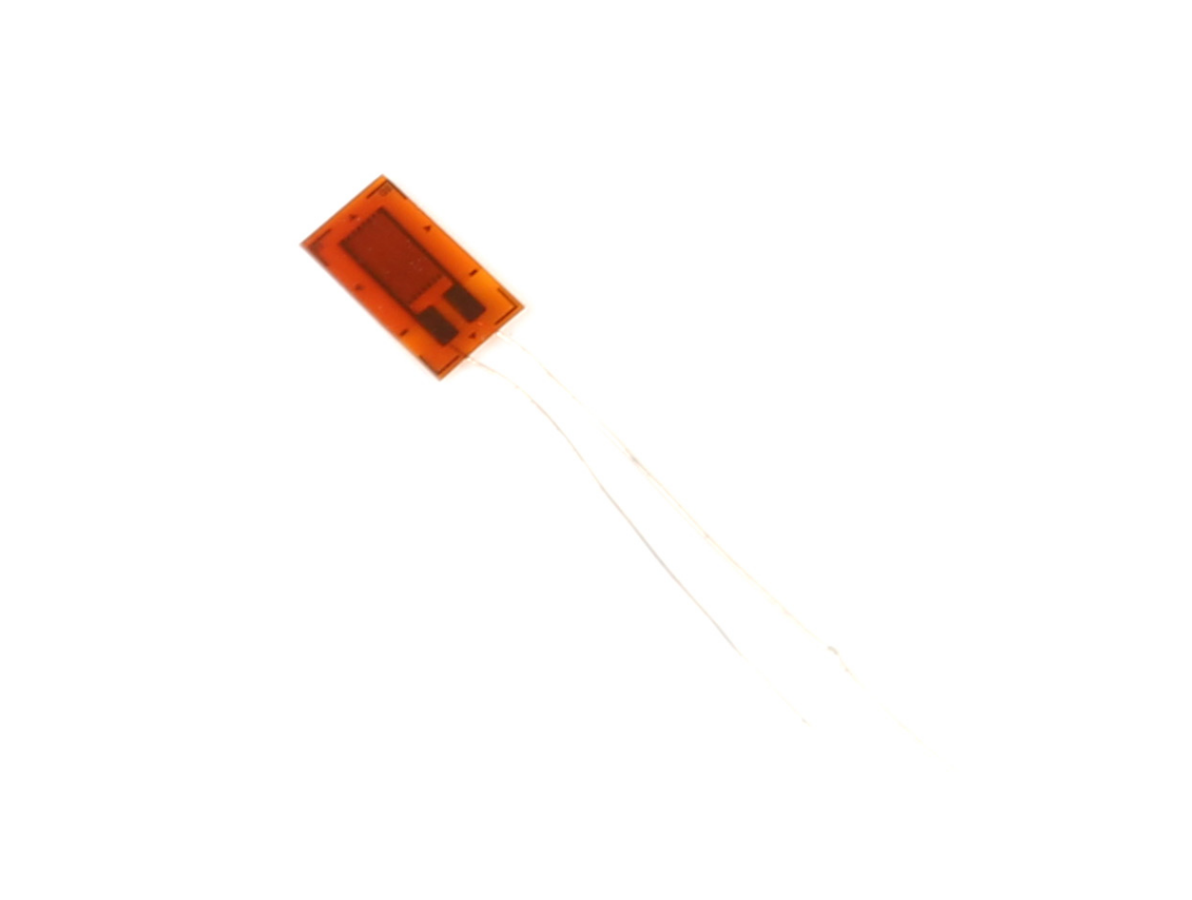

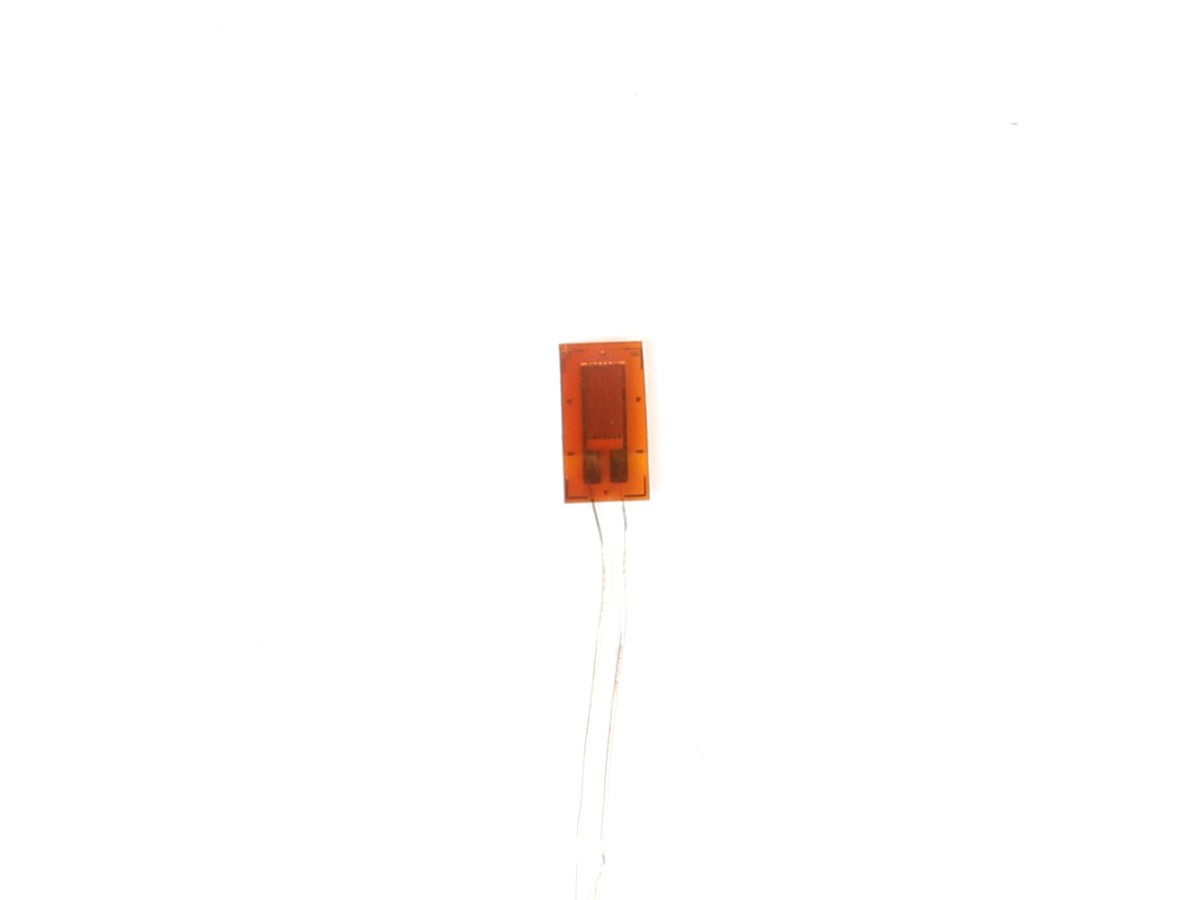

BX120-3AA Extensômetro resistivo de alta precisão, ponte completa, sensor para Arduino

O que é o Sensor de Deformação Resistiva BX120-3AA (ponte completa) e sua função principal

O sensor BX120-3AA é um strain gauge resistivo em configuração de ponte completa, projetado para converter deformações mecânicas em variações elétricas mensuráveis. Sua função principal é fornecer uma saída diferencial proporcional à deformação aplicada ao elemento sensível, permitindo medições de força, peso ou tensão em estruturas quando integrado a um sistema de leitura adequado. A referência a alta precisão indica que o componente foi concebido para aplicações que exigem sensibilidade e estabilidade na detecção de pequenas variações de deformação.

Principais Aplicações

Este tipo de strain gauge encontra aplicação em projetos de automação, robótica e eletrônica onde é necessário medir esforços mecânicos ou monitorar integridade estrutural, como em células de carga, ensaios mecânicos, prototipagem de sistemas de medição e atividades de educação maker. Também pode ser empregado em manutenção preditiva e experimentos laboratoriais que requerem leitura de deformação em componentes, vigas ou superfícies sujeitas a carga.

Como Funciona

O elemento funciona como uma ponte resistiva completa: quando a peça onde o gauge está fixado sofre deformação, as resistências na ponte mudam e geram uma diferença de tensão entre os terminais de saída. Para obter leitura útil, a ponte precisa ser excitada por uma fonte de alimentação adequada e o sinal diferencial tipicamente exige condicionamento, como amplificação diferencial ou uso de um conversor A/D diferencial. A integração ao projeto envolve ligação elétrica correta dos terminais da ponte, montagem mecânica cuidadosa do sensor na superfície a ser monitorada e a escolha de um circuito de leitura compatível com o nível de sinal esperado.

Vantagens e Observações de Uso

Na prática, a configuração em ponte completa oferece maior sensibilidade e cancelamento de erros térmicos em comparação a elementos isolados, o que é vantajoso para medições precisas. Antes da compra, verifique requisitos de excitação da ponte, pinagem, dimensões de montagem, faixa de operação ambiental e necessidade de condicionamento de sinal no seu sistema, pois esses parâmetros determinam a compatibilidade com o restante do projeto. Manuseie o sensor com cuidado na instalação para evitar danos mecânicos à área sensível e considere a necessidade de calibração no seu sistema de medição. Este produto é conhecido em inglês como "BX120-3AA High Precision Resistance Strain Gauge /GAGE/ Full Bridge"
