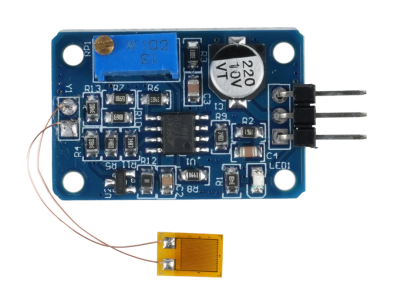

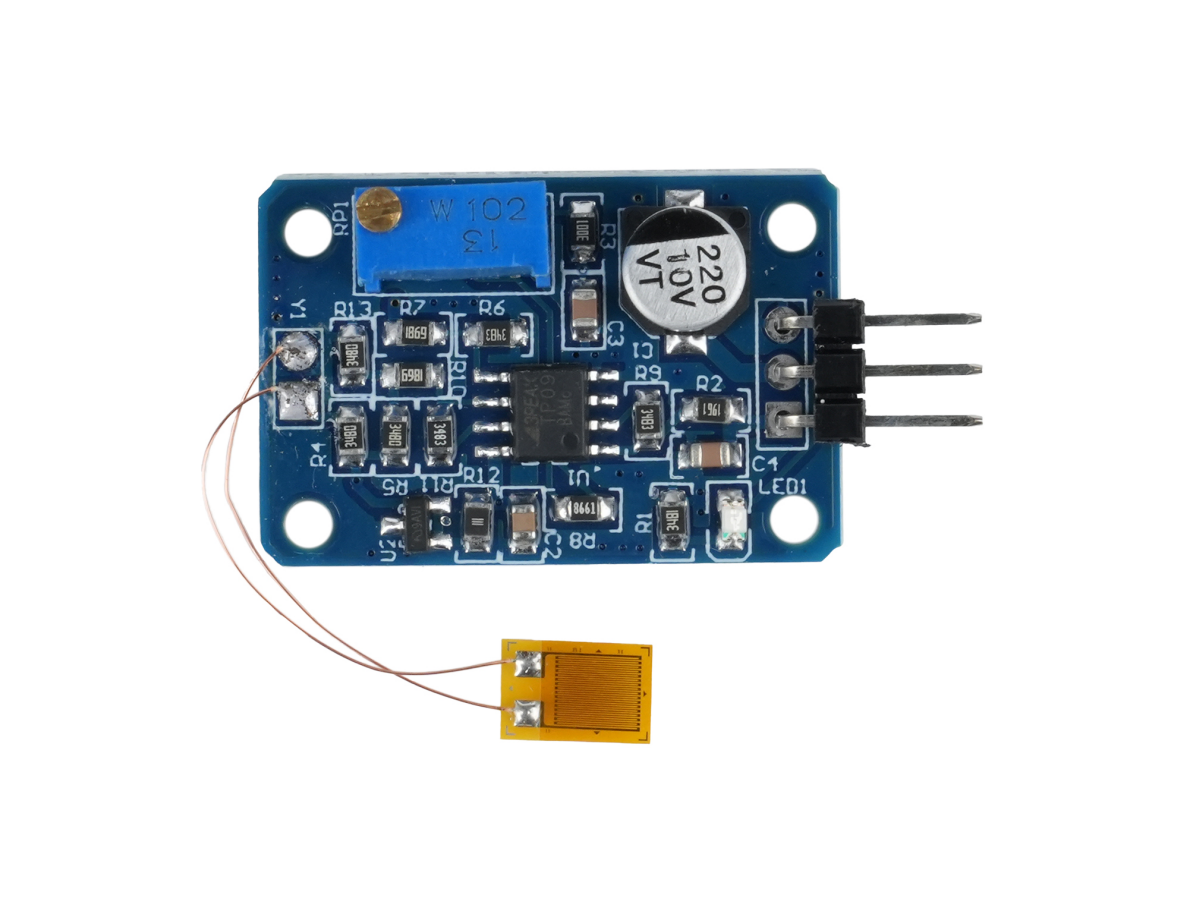

Shield Arduino Módulo Y3 Amplificador de Pesagem e Sensor de Flexão (Strain Gauge)

O que é o produto e sua função principal

O Módulo amplificador de pesagem e sensor de flexão Y3 é um módulo de condicionamento de sinais projetado para trabalhar com sensores do tipo strain gauge / bending sensor. Sua função principal é receber o pequeno sinal diferencial gerado por uma ponte resistiva de strain gauge ou um sensor de flexão e entregar um sinal amplificado e condicionado que pode ser lido por sistemas de aquisição, conversores AD ou controladores. O módulo facilita a interface entre sensores mecânicos de deslocamento/deformação e circuitos eletrônicos de leitura.

Principais Aplicações

Este módulo pode ser empregado em projetos de prototipagem, educação maker, robótica e automação onde seja necessário medir força, peso ou deformação. Exemplos típicos incluem balanças digitais de baixo custo, sensores de carga em garras robóticas para feedback de força, detecção de deformação em estruturas para manutenção preditiva e circuitos educacionais que demonstram medição com strain gauges. Também é útil em aplicações de bancada que exigem condicionamento simples de sinais antes de um ADC ou sistema de aquisição.

Como Funciona

O módulo se integra ao sistema conectando os fios do strain gauge ou do sensor de flexão às entradas apropriadas do módulo e fornecendo alimentação ao próprio módulo; a saída amplificada é então encaminhada para a entrada analógica de um microcontrolador ou conversor AD. Normalmente há ajustes no módulo para calibração do ponto zero e ganho, permitindo adaptar o sinal às necessidades do seu projeto. A integração costuma envolver calibração com massas ou forças conhecidas para obter uma relação entre tensão de saída e a magnitude medida.

Observações e vantagens práticas

Entre as vantagens práticas estão a redução da complexidade de projeto ao evitar circuitos de instrumentação discretos e a possibilidade de obter leituras mais estáveis de sensores de baixa saída. Antes da compra, confirme detalhes críticos para seu projeto, como pinagem, faixa de medição, requisitos de alimentação, compatibilidade com a entrada ADC do seu microcontrolador e dimensões físicas do módulo e do sensor. Lembre-se de que é necessário calibrar o conjunto (sensor + módulo) para obter leituras precisas em seu sistema. Este produto é conhecido em ingles como "Strain Gauge Bending Sensor Module Y3 Weighing Amplifier Module"
