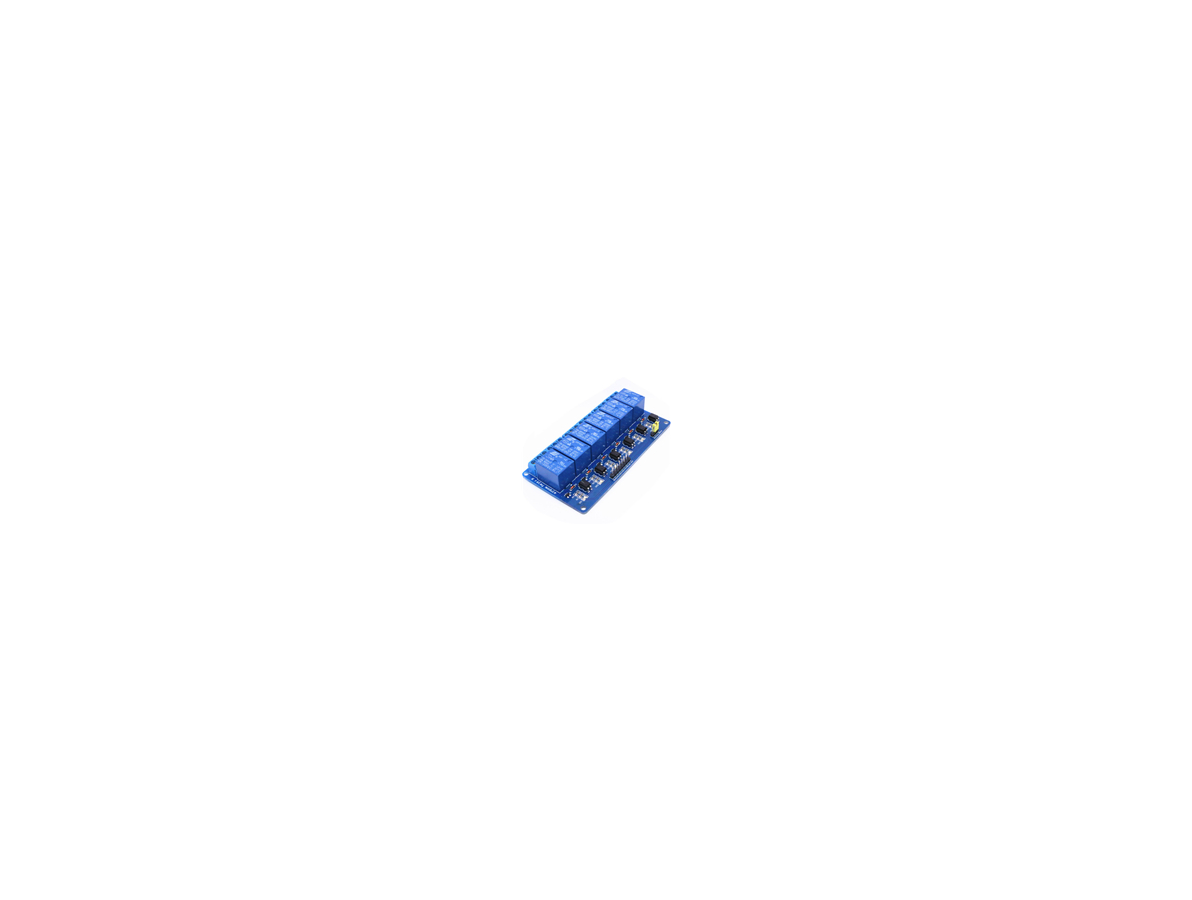

Módulo relé 6 canais (acionamento por nível baixo) com acoplamento óptico

O que é o produto e qual sua função principal

O Módulo relé 6 canais (acionamento por nível baixo) com acoplamento óptico é uma placa que reúne seis relés eletromecânicos acionáveis a partir de sinais digitais e que incorpora isolamento por acoplamento óptico entre a lógica de controle e a etapa de potência. Sua função principal é permitir a comutação de circuitos externos a partir de sinais de controle de baixa tensão, oferecendo isolamento para reduzir interferência entre o circuito de comando e as cargas comutadas.

Principais Aplicações

Este módulo é indicado para projetos de automação, prototipagem e cultura maker onde seja necessário controlar múltiplos circuitos a partir de uma placa de controle, painéis experimentais ou sistemas de automação. Pode ser empregado em projetos de robótica para acionamento de elementos auxiliares, em bancadas de teste e manutenção para seleção ou comutação de circuitos, e em protótipos que demandem controle de iluminação, válvulas, relés auxiliares e outros dispositivos eletroeletrônicos (respeitando os limites de corrente e tensão da aplicação).

Como Funciona

O acionamento por nível baixo significa que cada entrada do módulo ativa o respectivo relé quando o sinal de controle é levado ao nível lógico considerado baixo pelo circuito. O acoplamento óptico entre a seção de comando e a seção de potência ajuda a isolar ruídos e transientes gerados na comutação das cargas, reduzindo o impacto sobre a fonte de controle. Na prática o usuário conecta as entradas de controle aos pinos de saída de uma placa de controle ou de um circuito lógico, fornece a alimentação do módulo conforme necessário e utiliza os terminais dos relés para interromper ou conectar os circuitos externos.

Vantagens práticas e cuidados antes da compra

Entre as vantagens práticas estão a possibilidade de controlar até seis cargas independentes a partir de um único módulo e a melhoria na imunidade a ruídos graças ao isolamento óptico. Antes da compra e da instalação é importante confirmar detalhes críticos para o seu projeto: pinagem e modo de acionamento, tensão de alimentação do módulo, especificações de comutação dos relés (tensão e corrente admissíveis), dimensões físicas e requisitos de montagem. Ao utilizar o módulo para comutar cargas indutivas ou tensões de rede, adote práticas de segurança adequadas e proteções externas (varistores, snubbers, proteção contra sobrecorrente) conforme exigido pelo tipo de carga e pela legislação aplicável.

Este produto é conhecido em ingles como "6-channel relay module (low-level trigger) with optical isolation"
