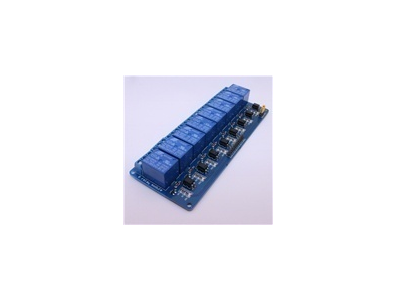

Módulo Relé 8 Canais Nível Baixo com Acoplamento Óptico

O que é e para que serve

O Módulo Relé 8 Canais Nível Baixo com Acoplamento Óptico é uma placa de interface composta por oito relés eletricamente isolados que permitem controlar cargas a partir de sinais digitais de baixa potência. Sua função principal é atuar como intermediário entre circuitos de controle e atuadores ou equipamentos elétricos, fornecendo isolamento entre as entradas de controle e as bobinas/contatos dos relés por meio de acoplamento óptico, reduzindo interferências e riscos de retorno de corrente para a eletrônica de controle.

Principais Aplicações

Este tipo de módulo é indicado para projetos de automação, prototipagem e cultura maker onde é necessário comandar múltiplas cargas de forma independente, como acionamento de lâmpadas, solenóides, ventoinhas, válvulas ou outros dispositivos eletromecânicos. Também é útil em bancada de testes, painéis de controle simples, soluções de automação residencial e em projetos educacionais e de robótica que exigem a comutação de sinais de potência sem expor a placa de controle a ruído ou picos.

Como Funciona

O módulo aceita sinais de controle digitais para cada um dos oito canais; neste caso o acionamento é do tipo “nível baixo”, ou seja, o relé é ativado quando a entrada é levada ao nível lógico adequado para o disparo por baixa. O acoplamento óptico presente nas entradas isola eletricamente a parte de comando da parte de potência, ajudando a proteger microcontroladores e outros circuitos sensíveis. Em prática, as saídas do módulo funcionam como contatos de relé que comutam a carga externa, devendo a fonte de alimentação e a fiação das cargas serem dimensionadas conforme os requisitos dos dispositivos controlados.

Vantagens e observações de uso

Entre as vantagens estão a capacidade de controlar várias cargas de forma centralizada e a proteção adicional proporcionada pelo isolamento óptico, que auxilia na redução de ruído e riscos de danificar a eletrônica de controle. Antes de comprar ou integrar este módulo no seu projeto, verifique cuidadosamente o nível de disparo exigido (nível baixo), a pinagem das entradas e saídas, as necessidades de alimentação do módulo e as especificações elétricas das cargas a serem comutadas. Para cargas indutivas recomenda-se considerar proteção adicional adequada (por exemplo, supressores de transientes) e assegurar que a corrente e a tensão dos relés são compatíveis com os dispositivos controlados. Este produto é conhecido em ingles como "8-Channel Low-Level Relay Module with Optocoupler"
