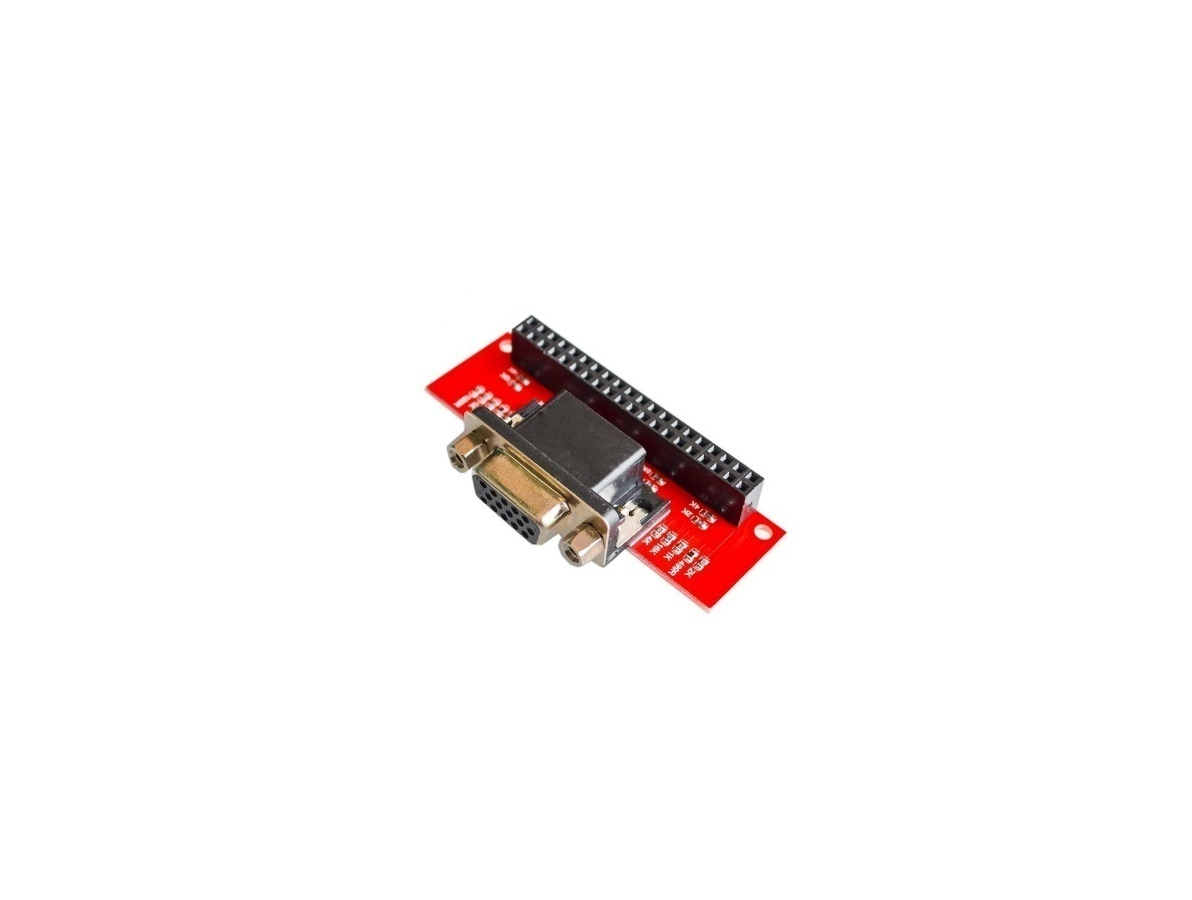

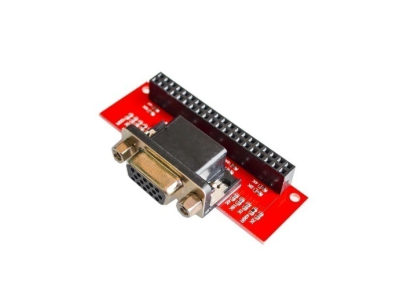

Módulo VGA666 DPI Dtoverlays, Shield/HAT de Expansão

O Módulo VGA666 DPI Dtoverlays é uma placa de expansão projetada para fornecer saída de vídeo em padrão VGA a partir de sinais digitais paralelos do tipo DPI (Digital Parallel Interface). Sua função principal é adaptar a interface digital de vídeo de uma placa ou sistema para o conector VGA, permitindo a conexão a monitores analógicos que utilizem esse padrão. É um componente pensado para projetos que precisam converter ou encaminhar sinais de vídeo digitais para displays VGA tradicionais.

Principais Aplicações

Esse módulo é indicado para projetos de prototipagem, educação maker, manutenção e desenvolvimento em eletrônica onde haja necessidade de saída VGA a partir de uma interface DPI. Em robótica e automação pode ser útil para interfaces de diagnóstico ou painéis locais, e em ambientes maker serve para testar sinais de vídeo, montar estações de desenvolvimento com monitores VGA ou criar projetos de retrocomputação e visualização que exijam esse tipo de conector.

Como Funciona

Normalmente o módulo recebe os sinais de vídeo em formato paralelo (RGB e sinais de sincronismo horizontais e verticais) pela sua header de conexão e os encaminha para o conector VGA presente na placa. A integração exige que o projeto hospedeiro forneça a interface DPI compatível e, em algumas plataformas, seja feita configuração de software ou ajustes no device tree (dtoverlays) para habilitar a saída de vídeo. Antes da conexão, é importante conferir a pinagem e os níveis lógicos do sinal no host para garantir que a interface esteja adequada ao módulo.

Observações e Vantagens

O uso desse módulo permite adicionar ou adaptar saída VGA sem necessidade de circuitos analógicos complexos no projeto principal, facilitando testes e interfaces visuais com monitores antigos. Como precauções, sempre verifique compatibilidade de pinagem, requisitos de tensão, níveis lógicos e necessidade de configuração via device tree ou firmware da sua placa controladora antes da instalação. Evite ligar diretamente sinais sem confirmar correspondência de pinos e certifique-se do alinhamento do conector ao encaixar o módulo.

Este produto é conhecido em ingles como "VGA666 DPI Dtoverlays Module"
