Adaptador USB para TTL/RS232 6 pinos PL2303HXD compatível com placas Arduino e shields
P01118
AVISE-ME QUANDO DISPONÍVEL POR:

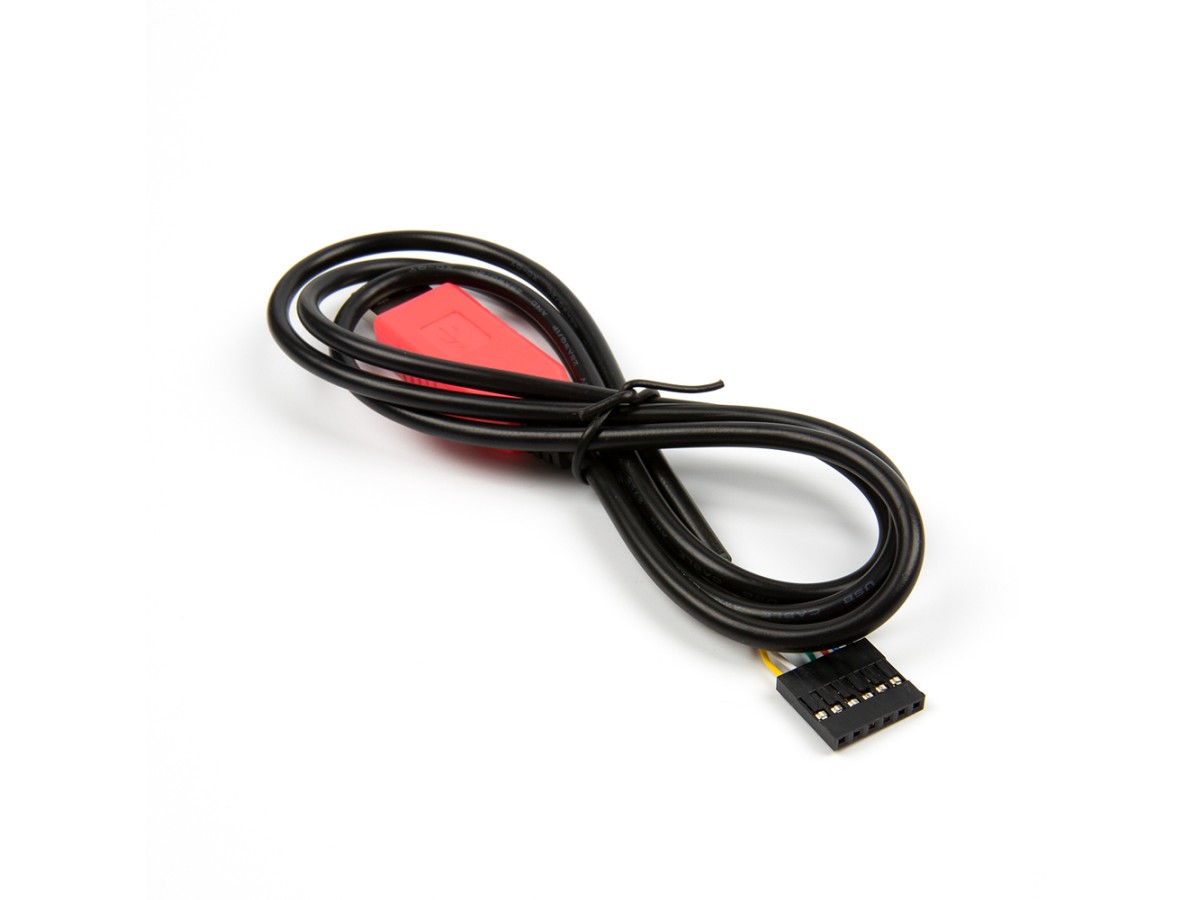

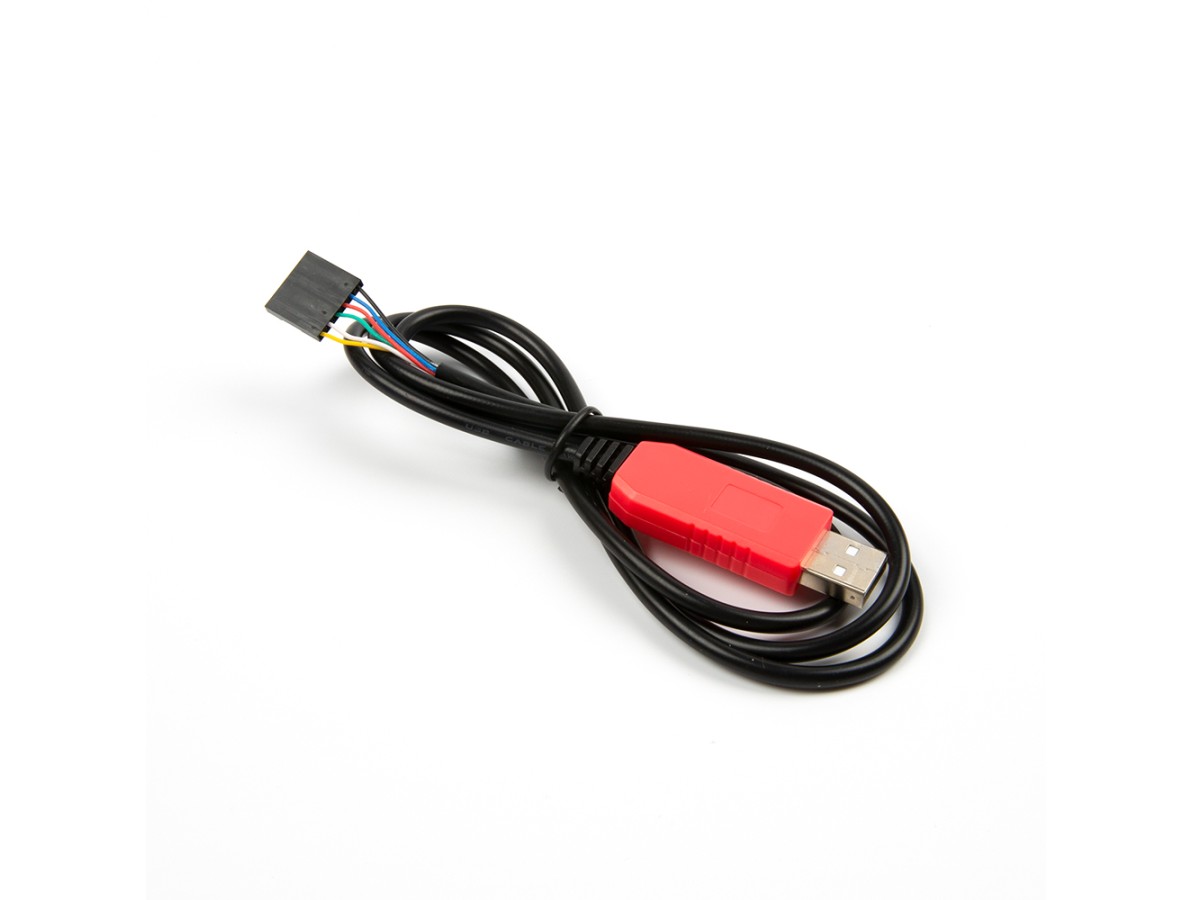

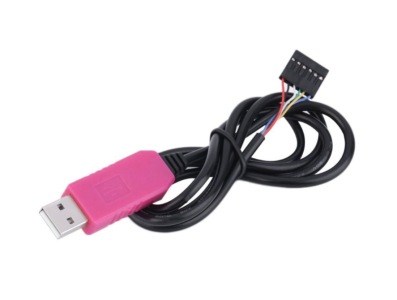

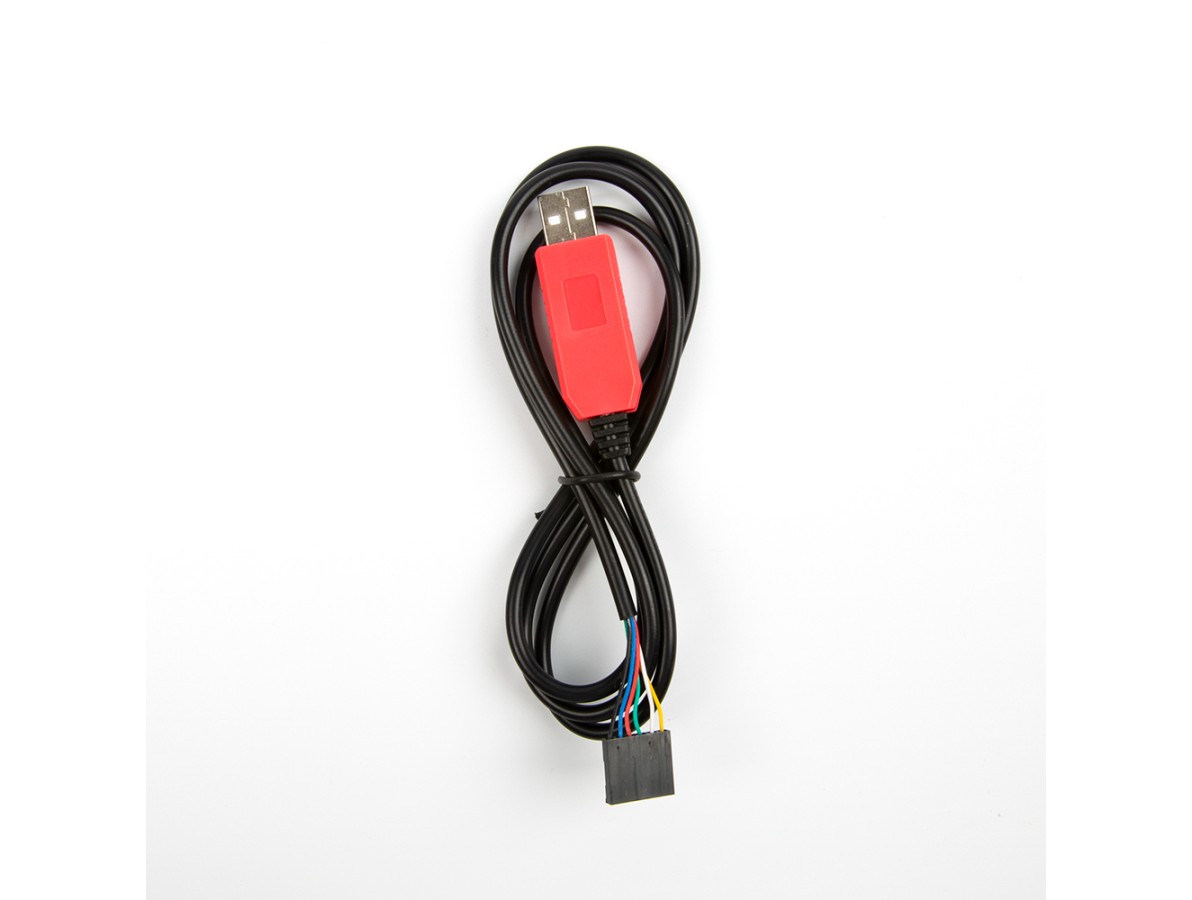

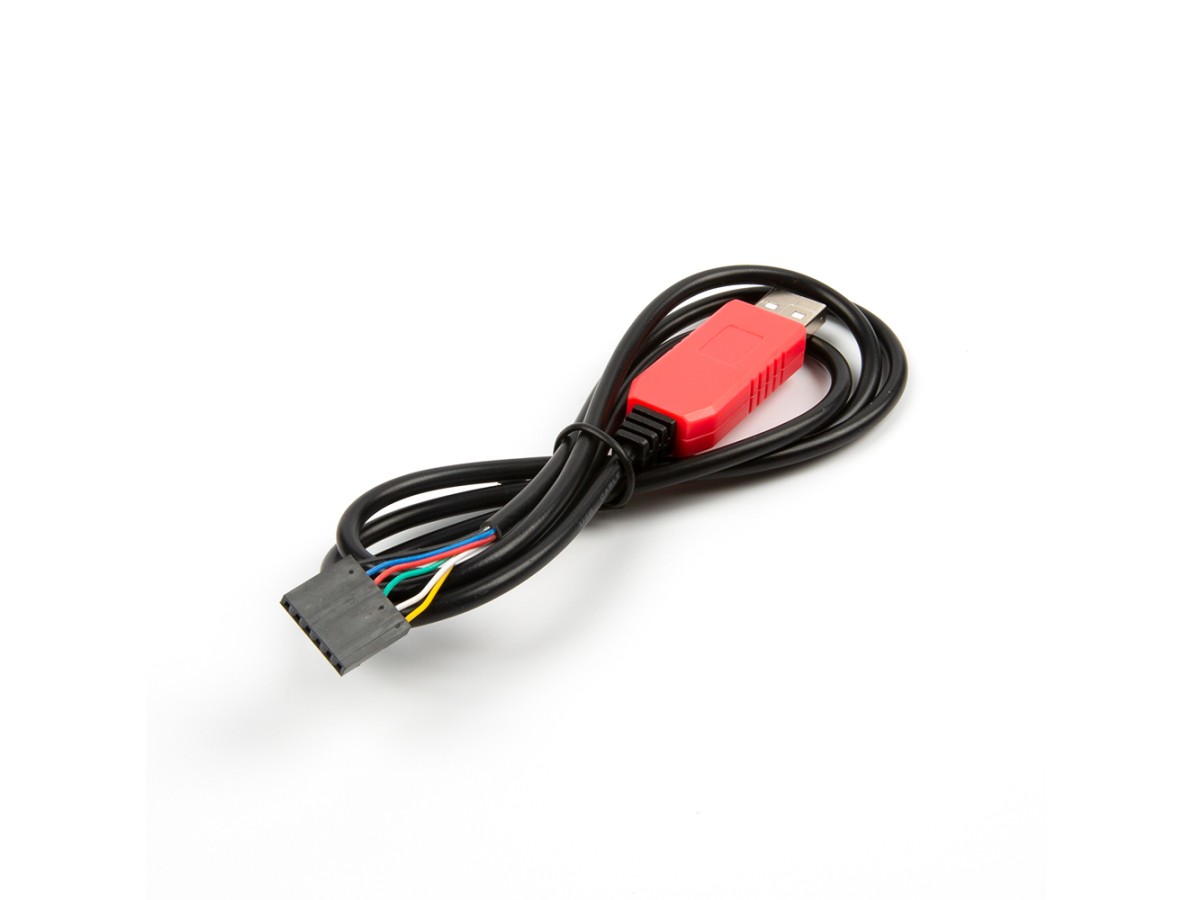

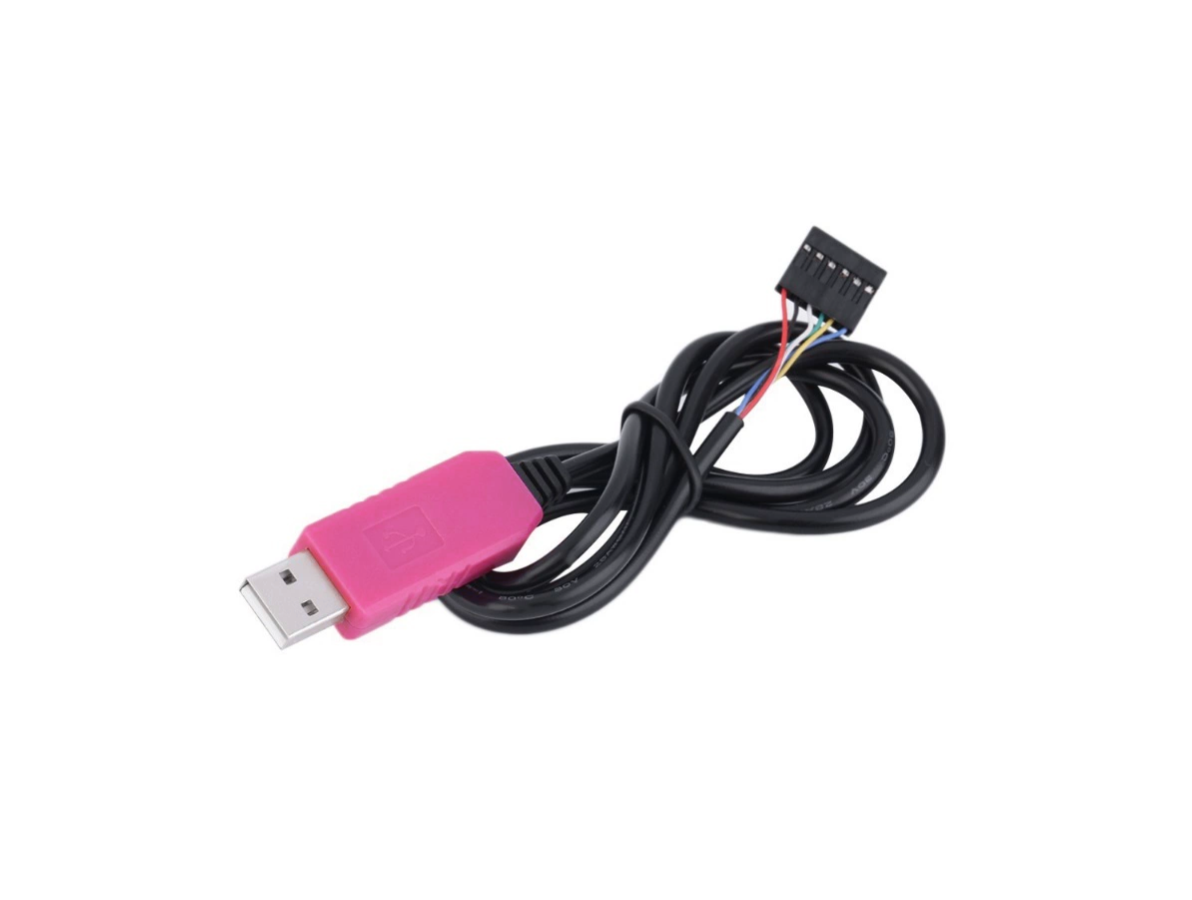

Conversor USB para TTL/RS232 6 pinos PL2303HXD
O conversor USB para TTL/RS232 6 pinos PL2303HXD é um adaptador que permite estabelecer comunicação serial entre um computador via USB e dispositivos que utilizam sinais seriais em níveis TTL ou RS232. Sua função principal é fazer a conversão e encaminhamento dos sinais TX/RX e aterramento entre as duas interfaces, disponibilizando uma conexão física através de um conector de 6 pinos.
Principais Aplicações
Este conversor é indicado para projetos de robótica, automação e prototipagem onde seja necessário depurar, programar ou comunicar com microcontroladores e módulos seriais. Em ambientes de cultura maker e educação pode ser usado para monitoramento serial, gravação de firmwares e manutenção de placas e módulos que exigem interface TTL ou RS232. Também é útil em intervenções de manutenção onde equipamentos legados usam comunicação serial.
Como Funciona
O dispositivo conecta-se ao computador pela porta USB e expõe sinais seriais em um cabeamento de 6 pinos que normalmente inclui TX, RX e GND, além de sinais auxiliares dependendo do modelo. A integração ao projeto se dá conectando o TX do conversor ao RX do dispositivo e o RX ao TX, com atenção à massa em comum. Pode ser necessário instalar drivers no sistema operacional para que a interface seja reconhecida como uma porta serial virtual; verifique a necessidade de drivers compatíveis antes do uso.
Vantagens e Observações
Entre as vantagens práticas estão a simplicidade de uso para acessar portas seriais a partir de um PC e a flexibilidade de trabalhar com sinais TTL ou RS232 sem necessidade de equipamentos maiores. Antes da compra e durante a instalação, confirme a pinagem do conector de 6 pinos, o tipo de nível lógico necessário (TTL ou RS232) e se o conversor fornece ou requer alimentação externa, para evitar incompatibilidades elétricas. Verifique também a necessidade de drivers no sistema host e tome cuidado ao conectar sinais para não causar curtos ou aplicar tensões fora do esperado pelo equipamento alvo.
Este produto é conhecido em ingles como "6Pin PL2303HXD USB to TTL/RS232"
