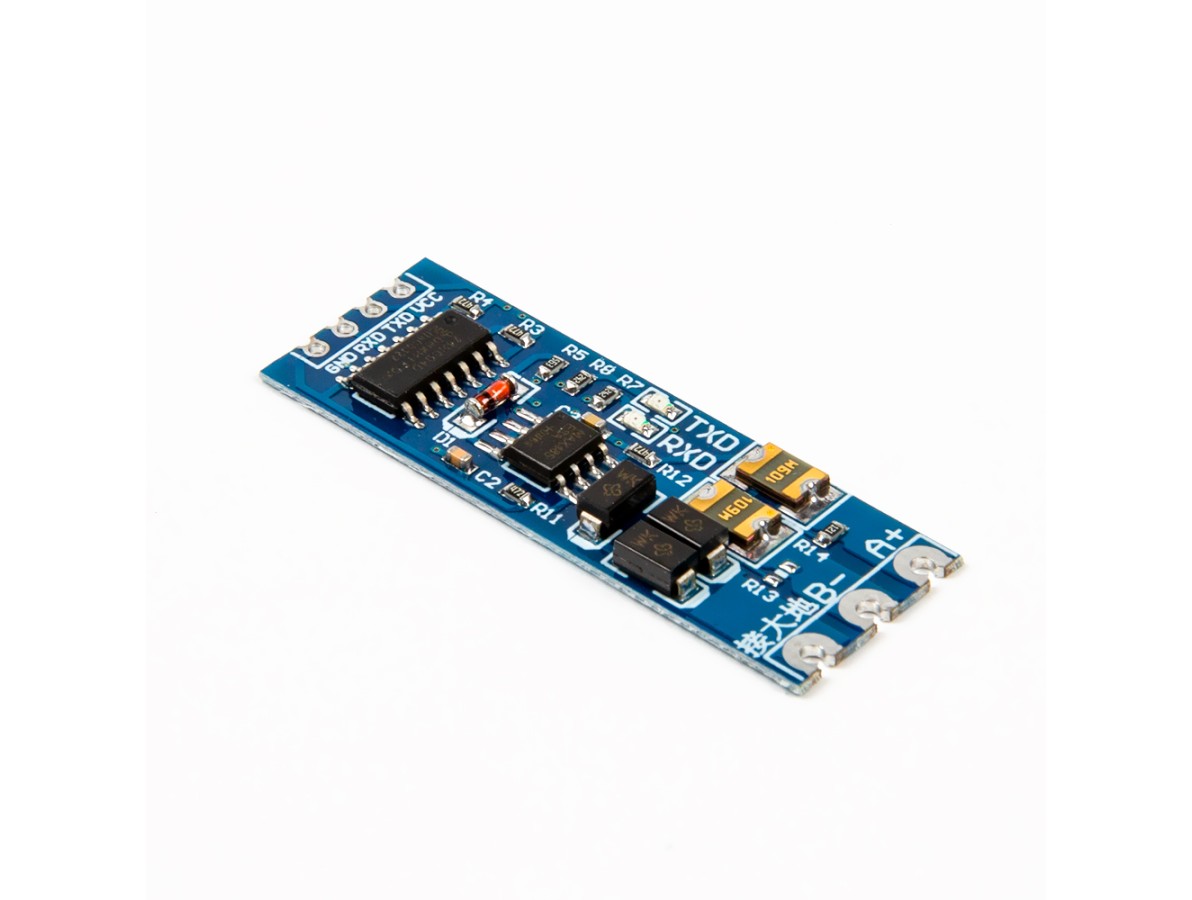

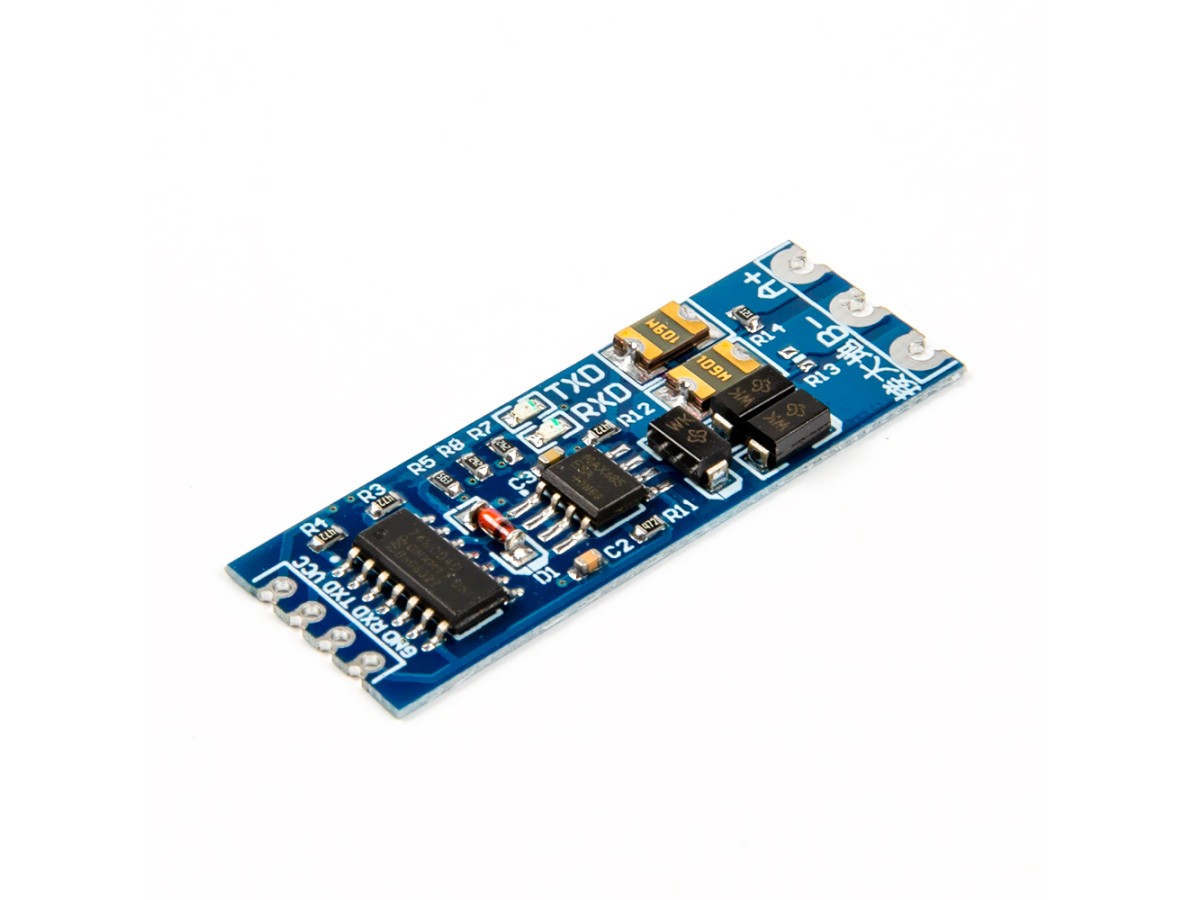

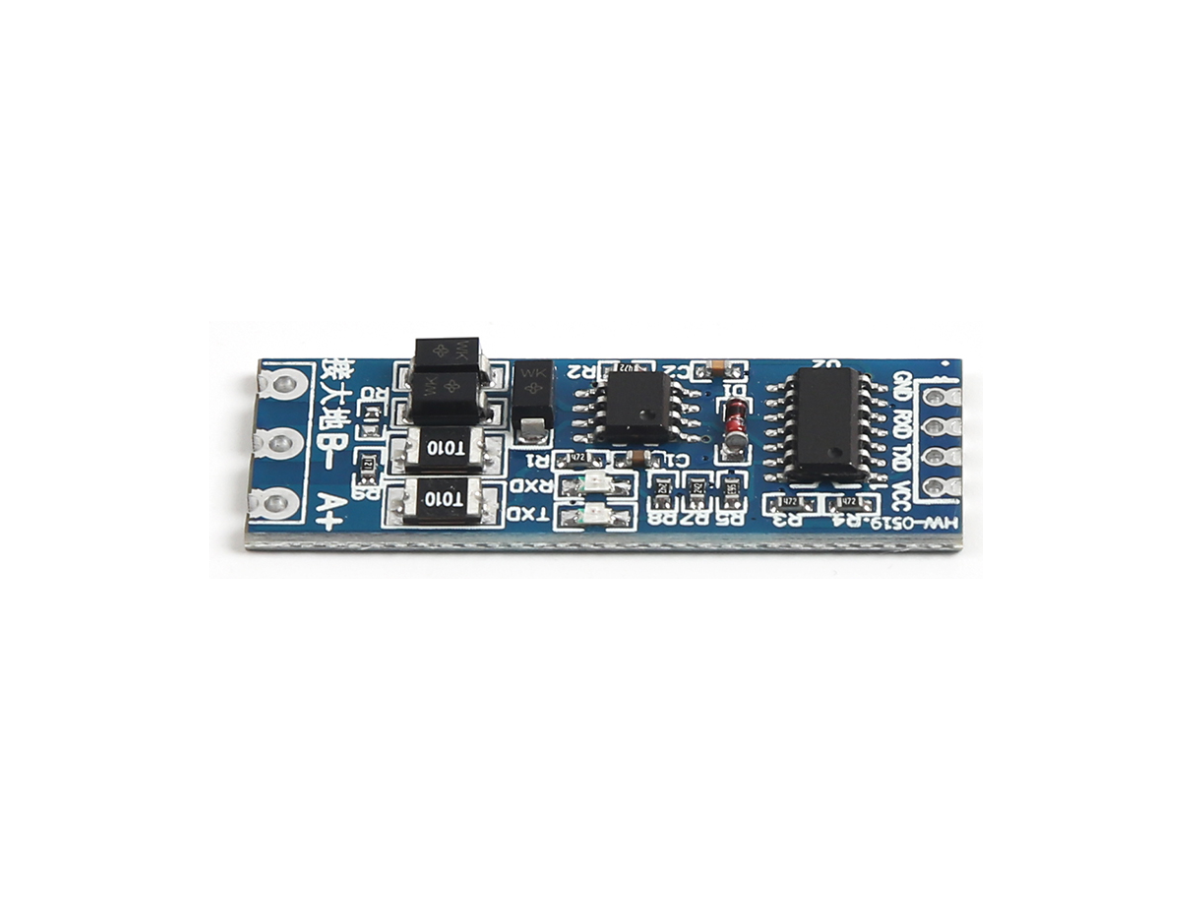

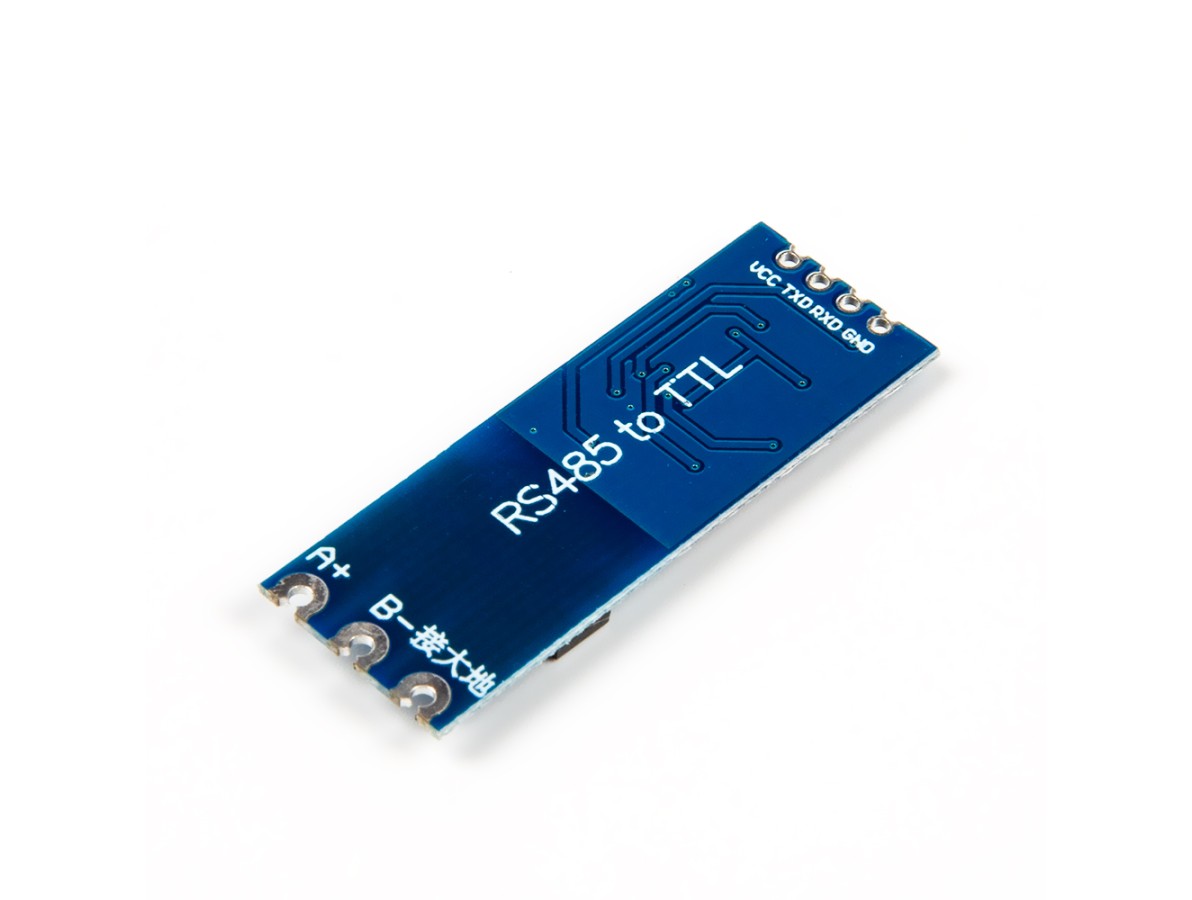

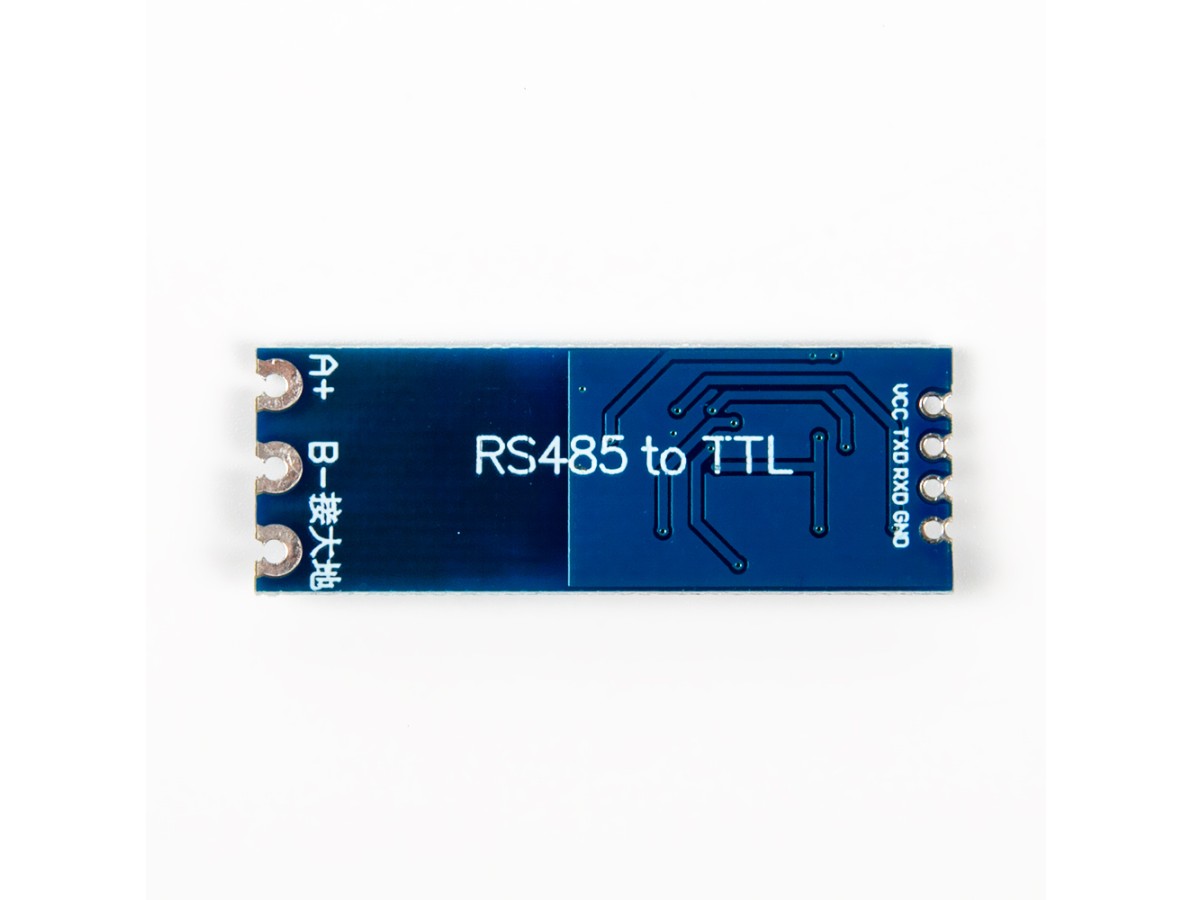

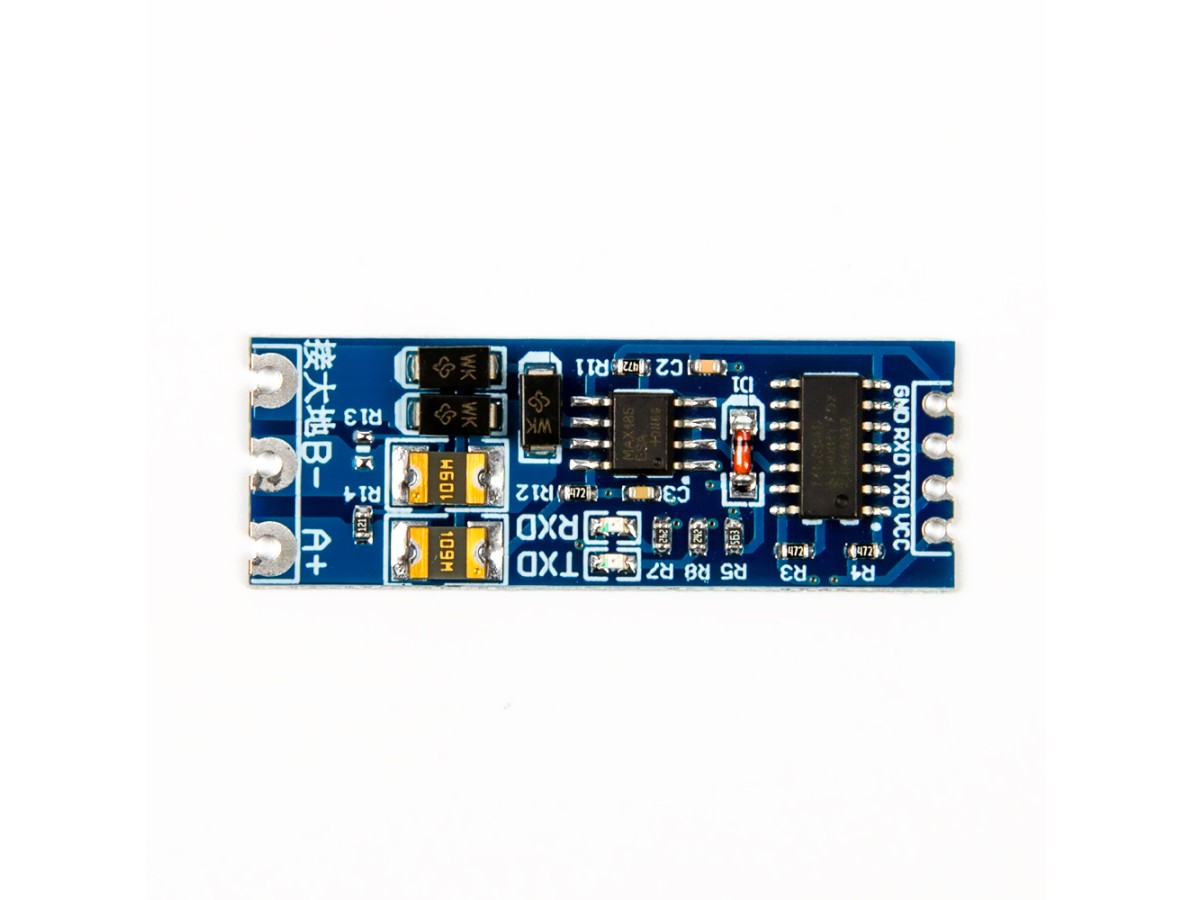

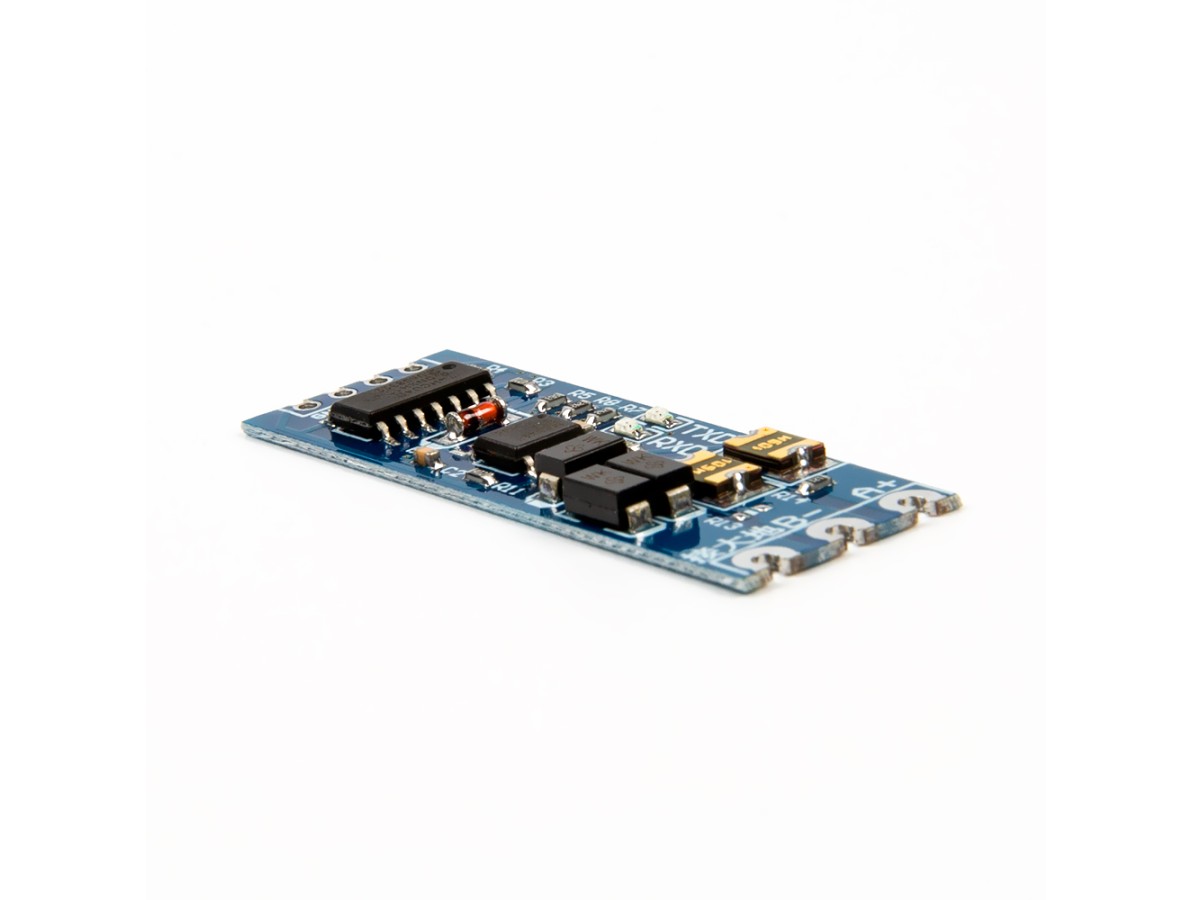

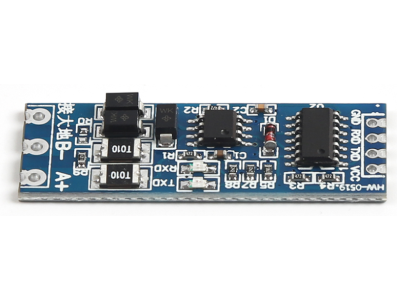

Módulo SCM TTL para RS485 e RS485 para UART Serial para Arduino

O que é e qual a função principal

O Módulo TTL para RS485 é um conversor de sinais que permite a interface entre uma porta serial UART em nível TTL e uma rede RS485. Sua função principal é traduzir a comunicação serial entre dispositivos com UART TTL e o barramento diferencial RS485, possibilitando comunicações seriais em topologias multiponto e em distâncias maiores do que a interface TTL direta normalmente suporta.

Principais Aplicações

Esse tipo de módulo é indicado para projetos de automação, robótica e sistemas embarcados onde seja necessário estender comunicação serial ou conectar múltiplos dispositivos em um mesmo barramento. Em prototipagem e educação maker serve para testar integrações entre microcontroladores e módulos remotos; em manutenção e integração industrial é útil para conectar equipamentos que utilizam RS485. Pode ser empregado em conjunto com placas como Arduino, ESP32 ou computadores de placa única que forneçam UART TTL, desde que o usuário verifique a pinagem e os níveis elétricos antes da conexão.

Como Funciona

Na prática, o módulo se conecta entre os pinos TX/RX e a alimentação do seu microcontrolador e a linha A/B do barramento RS485, realizando a conversão entre sinais TTL e o par diferencial utilizado pelo RS485. Em muitos projetos é necessário gerenciar a direção de transmissão do transceptor e assegurar que apenas um nó transmita de cada vez no barramento; portanto, atenção à forma de habilitar/desabilitar o driver de transmissão e à correta identificação dos pinos RX/TX no seu projeto. A integração geralmente envolve configurar a porta serial (baud, paridade, stop bits) no equipamento mestre e escravos, sem alterar a lógica de comunicação serial já utilizada.

Vantagens e observações de uso

Entre as vantagens práticas estão a simplicidade de conectar dispositivos TTL a um barramento RS485 e a possibilidade de implementar redes multiponto sem mudanças na aplicação serial. Antes da compra, confirme requisitos elétricos e mecânicos relevantes para seu projeto, como tensão de alimentação, pinagem, dimensões físicas, e se é necessário terminação ou resistores de polarização no barramento RS485. Verifique também o modo de controle de direção do módulo e a compatibilidade com o protocolo serial que você pretende usar. Este produto é conhecido em ingles como "SCM TTL to RS485 Module, 485 to Serial UART"
