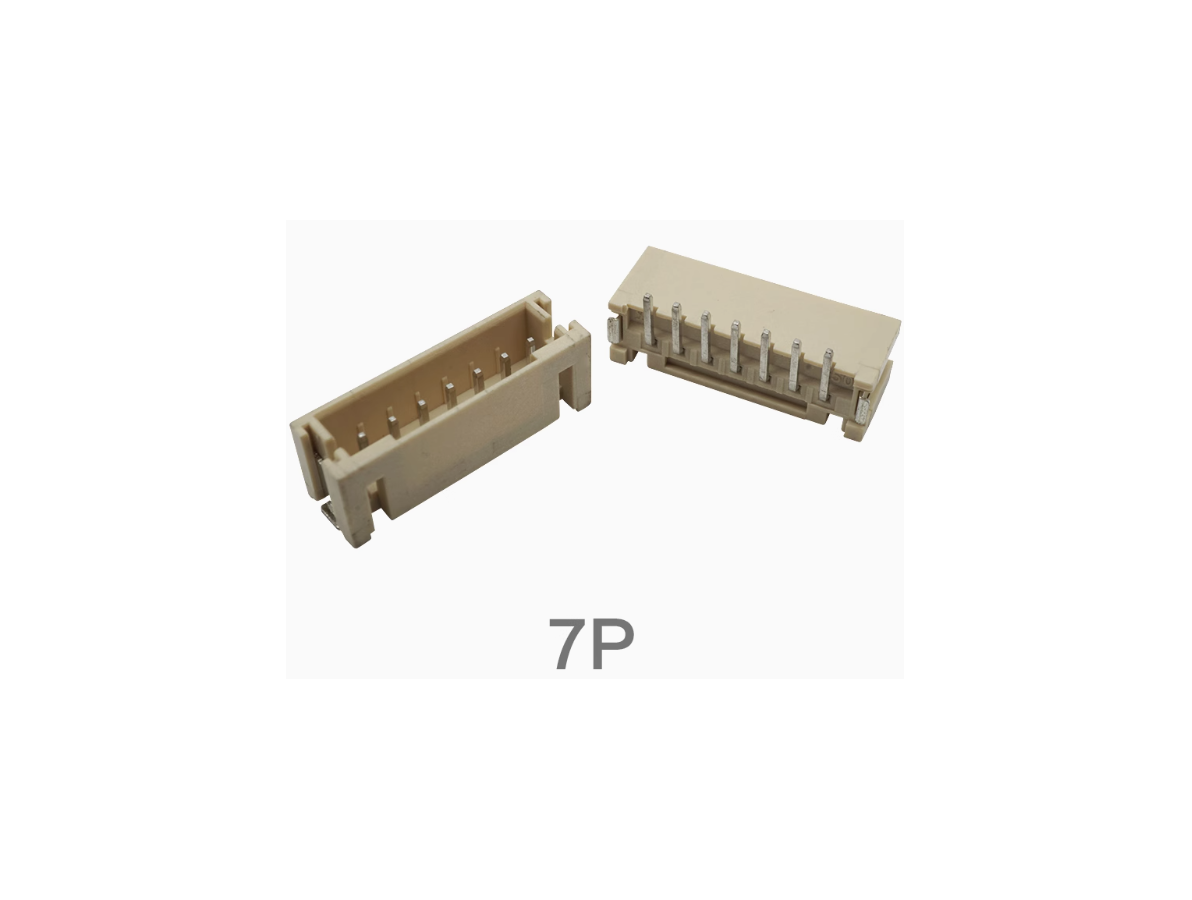

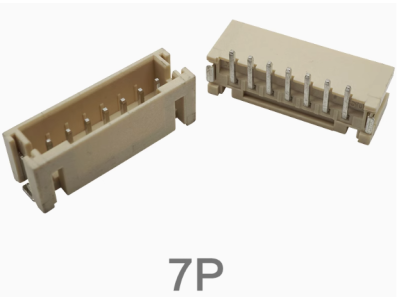

Conector PH 2,0 mm vertical SMD soquete de 7 pinos

Descrição

O Conector PH 2.0mm vertical SMD de 7 pinos é um conector de placa do tipo pino/soquete com passo de 2,0 mm, projetado para montagem SMD em orientação vertical. Sua função principal é proporcionar uma interface removível entre fios (através de um plug/housing correspondente) e a placa de circuito impresso, permitindo a conexão organizada de múltiplos condutores em um único bloco de 7 vias. A construção vertical facilita o encaixe do cabo perpendicular à placa, economizando espaço lateral em projetos compactos.

Principais Aplicações

Esse conector é indicado para projetos de eletrônica e automação onde é necessária uma ligação removível e ordenada entre cabos e PCB, como em prototipagem, robótica, manutenção de placas e ambientes maker/educacionais. Pode ser usado para conectar sensores, módulos, painéis ou conjuntos de fios que demandam múltiplos sinais ou linhas de alimentação, desde que se verifique compatibilidade elétrica e mecânica do conjunto.

Como Funciona

O componente é soldado por tecnologia SMD na placa, mantendo os pinos em posição vertical para receber o plug fêmea com contatos crimpados ou similar. Cada um dos 7 pinos corresponde a uma via de conexão, permitindo a passagem de sinais ou alimentação conforme a pinagem definida no projeto. A integração ao circuito depende de um conector de encaixe compatível com passo de 2,0 mm e da definição correta da pinagem na placa para evitar inversões ou conexões incorretas.

Observações e Vantagens

Entre as vantagens práticas estão a economia de espaço devido ao passo de 2,0 mm e à orientação vertical, além da facilidade de montagem em processos SMD. Antes da compra, confirme a compatibilidade mecânica (passo, número de pinos e orientação), a pinagem e os requisitos elétricos do seu projeto, pois esses aspectos determinam a compatibilidade com o plug ou cabo que será utilizado. Este produto é conhecido em ingles como "PH2.0MM 2.0 Vertical Terminals SMD Wire Connector 7P Pin Header Socket"
