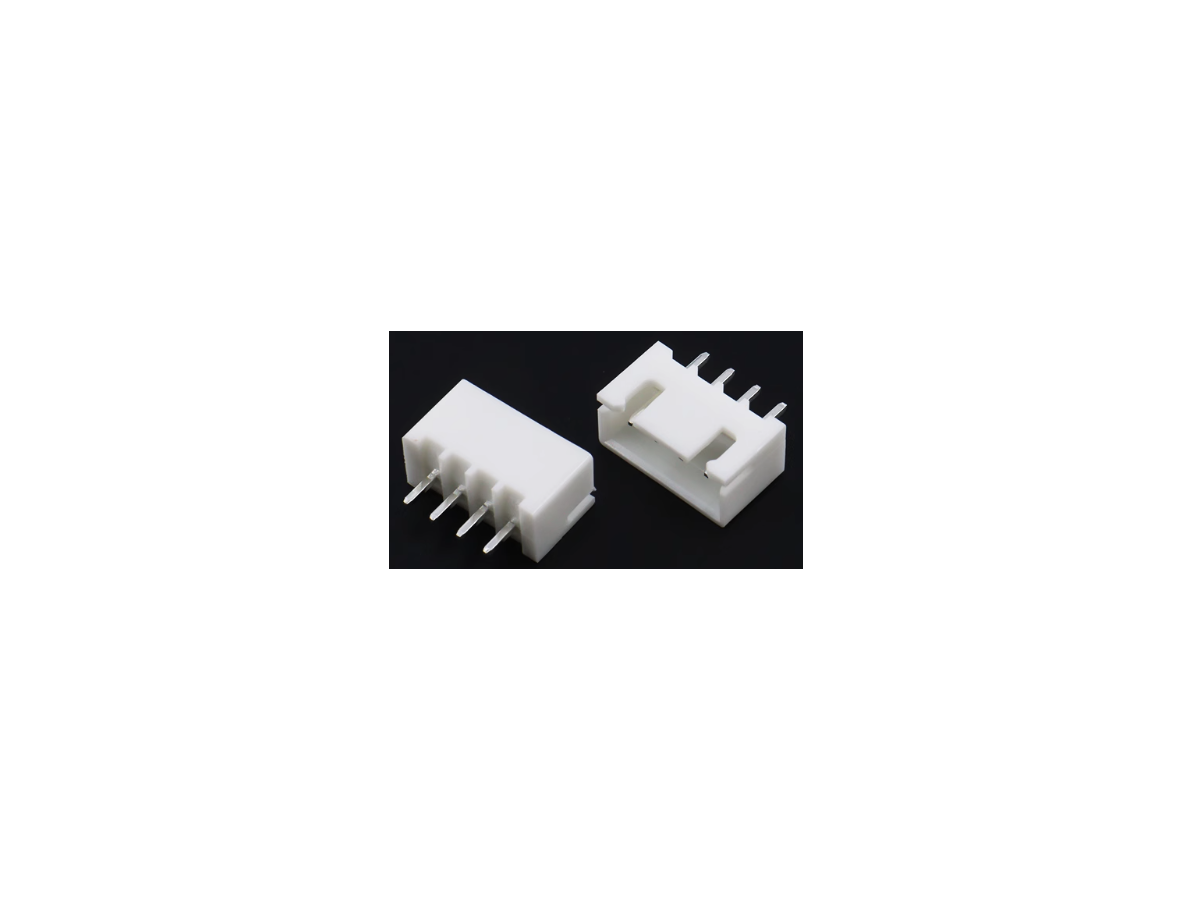

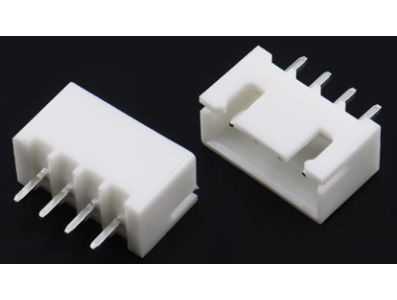

Conector Header XH 2,54 mm Reto 4 pinos

O Conector XH 2,54mm 4 pinos (pinos retos) é um conector de pinos reto com passo de 2,54 mm e quatro vias, destinado a criar pontos de contato confiáveis entre uma placa de circuito impresso e cabos, soquetes ou fios em protótipos e montagens. Sua função principal é prover uma interface física padronizada para conectar módulos, sensores ou cabos em projetos eletrônicos, facilitando troca e manutenção de componentes sem a necessidade de soldas permanentes em cada reconexão.

Principais Aplicações

Este conector é comumente usado em prototipagem, painéis de controle, pequenas montagens de robótica e automação, bem como em projetos de educação maker e manutenção de módulos eletrônicos. Em contextos com placas do tipo Arduino e módulos periféricos, ele serve como ponto de conexão para sinais digitais ou analógicos, jumpers e cabeamento de sensores ou atuadores, sempre respeitando as necessidades específicas de pinagem de cada projeto.

Como Funciona

O conector se integra ao projeto sendo soldado em uma placa de circuito impresso ou utilizado em placas compatíveis com perfis de pinos retos, formando uma interface onde um conector fêmea ou cabo com soquete pode ser encaixado. A conexão elétrica é feita através dos pinos metálicos alinhados com o passo de 2,54 mm; o uso típico envolve encaixe/desencaixe para montagem de módulos, cabeamento de sensores e ligação entre placas sem necessidade de soldagem permanente em cada uso.

Observações e Vantagens

Entre as vantagens práticas estão a padronização do passo de 2,54 mm e a facilidade de uso em protótipos e pequenas montagens, tornando mais simples a troca de módulos e a organização de cabeamento. Antes da compra, verifique compatibilidade mecânica e elétrica com sua placa ou módulo, conferindo pinagem, dimensões, necessidade de encaixe reto versus ângulo, e requisitos de tensão e corrente do circuito — estes dados não estão implícitos no produto e devem ser confirmados no seu projeto. Evite forçar encaixes e confirme que o soquete fêmea utilizado seja compatível com pinos retos no passo indicado. Este produto é conhecido em ingles como "XH2.54mm 4P Straight Pin Header Connector"
