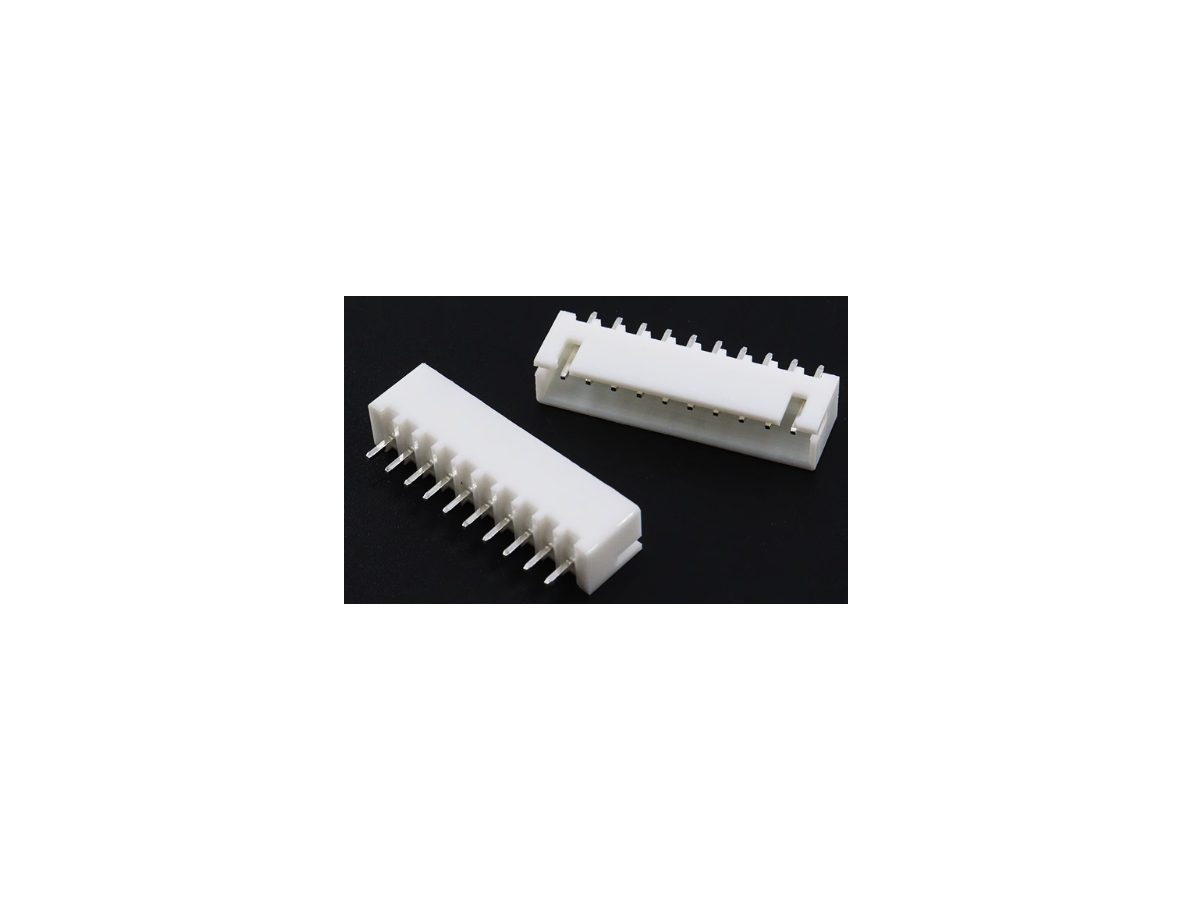

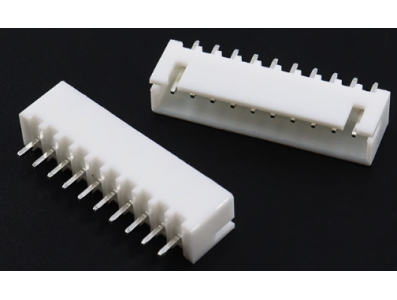

Conector header XH 2,54 mm 10 pinos retos

Conector pin header reto XH 2,54 mm (10 pinos) é um componente de interconexão usado para estabelecer contato elétrico e físico entre placas, módulos e cabos em projetos eletrônicos. Sua função principal é fornecer uma série de pontos de conexão padronizados com passo de 2,54 mm e 10 vias, facilitando a montagem, a troca de módulos e a criação de interfaces removíveis entre circuitos. Trata‑se de um conector de pinos retos adequado para montagem em placas ou em adaptadores onde se exige uma linha de terminais padronizados.

Principais Aplicações

Este tipo de conector é amplamente utilizado em prototipagem, placas de ensaio, montagem de shields e módulos em ambientes maker e educacionais, além de aplicações em robótica e automação onde são necessárias conexões rápidas entre sensores, atuadores e controladores. Também é comum em manutenção e reparo de equipamentos eletrônicos, em que se substituem cabeamentos ou se criam interligações entre módulos modulares. Por possuir passo padrão, facilita a integração com jumpers e soquetes compatíveis.

Como Funciona

O conector atua como uma fileira de pinos metálicos alinhados a passo de 2,54 mm; os pinos são usados como terminais elétricos que podem ser soldados à placa ou inseridos em soquetes correspondentes, permitindo contato com conectores fêmea, cabos com terminal apropriado ou placas de expansão. Em projetos práticos, ele é posicionado de modo a alinhar sinais e alimentação entre placas e módulos, servindo como ponto de conexão fixo ou removível conforme o projeto exigir. Seu uso é direto: alinha‑se a pinagem desejada para garantir que cada pino transfira o sinal ou alimentação correta.

Vantagens e Cuidados

Entre as vantagens estão a padronização do passo de 2,54 mm, que simplifica a interconexão com componentes comuns no hobby e na indústria, e a disposição linear dos 10 pinos, que facilita a organização de sinais. Ao adquirir e usar o conector, verifique a orientação dos pinos, a pinagem requerida pelo seu projeto e a compatibilidade mecânica com o soquete ou caixa onde será instalado. Evite flexão excessiva dos pinos durante a soldagem ou montagem e confirme os requisitos de corrente e tensão do seu circuito para garantir operação segura. Este produto é conhecido em inglês como "XH2.54mm 10P Straight Pin Header Connector"
