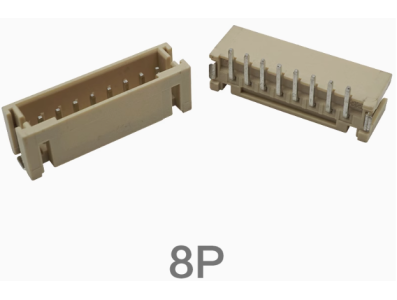

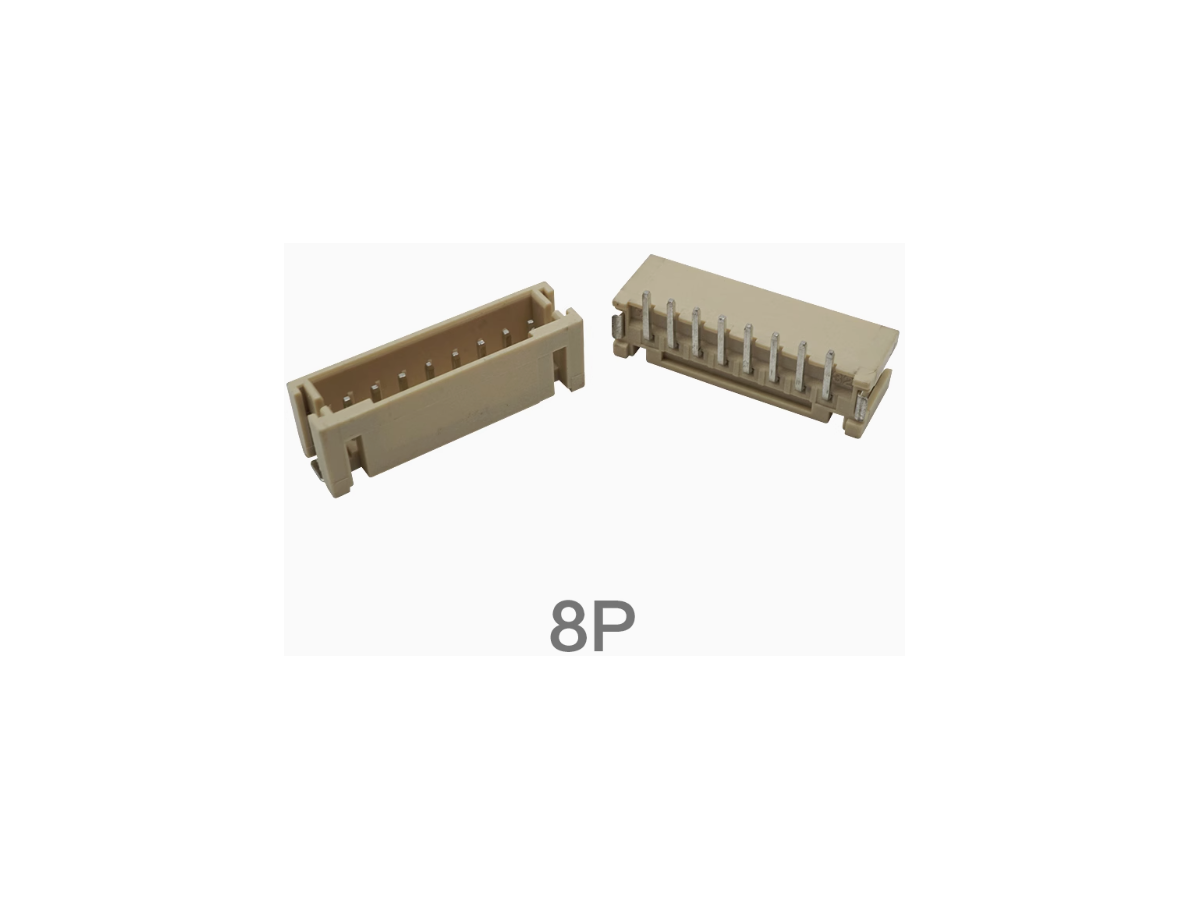

Conector PH 2,0 mm SMD vertical 8 pinos (pino/soquete)

Descrição

O Conector PH 2.0 mm vertical SMD de 8 pinos é um conector de fio em encaixe para montagem em superfície, projetado para criar uma interface elétrica entre cabos com plug PH (pitch 2,0 mm) e uma placa de circuito. Sua função principal é permitir a conexão organizada e confiável de múltiplos condutores a uma PCB, com os pinos dispostos na orientação vertical para facilitar a entrada e saída de cabos perpendiculares à placa. O componente é constituído por um soquete de pinos (pin header/socket) com oito vias, indicado quando se exige uma conexão múltipla em espaço reduzido.

Principais Aplicações

Este tipo de conector é amplamente usado em projetos de eletrônica, automação, robótica, prototipagem e educação maker onde se requer uma conexão removível entre módulos, sensores, painéis ou subconjuntos elétricos. É adequado para montagem em placas de controle, placas auxiliares e em dispositivos que demandam organização de cabos e conexões repetíveis, além de manutenção e substituição de módulos sem soldagem direta nos fios.

Como Funciona

O conector integra-se ao projeto através da soldagem SMD dos terminais à superfície da placa; o plug correspondente (do tipo PH com pitch 2,0 mm) é inserido no soquete, estabelecendo contato elétrico nos pinos alinhados. Em uso típico, a placa fornece as trilhas que distribuem sinais ou alimentação, enquanto o conector oferece pontos padronizados para encaixe de cabos ou conjuntos de fios. A orientação vertical facilita a passagem dos cabos para cima ou para fora da placa, e a configuração de 8 pinos permite agrupamento de sinais ou linhas de alimentação em uma única interface.

Vantagens e Cuidados

Entre as vantagens práticas estão a padronização do pitch de 2,0 mm que facilita a troca por plugs compatíveis, a economia de espaço pela montagem SMD e a conveniência do arranjo de 8 vias para conexões múltiplas. Antes da compra, verifique a pinagem e a compatibilidade mecânica com o plug que será usado, confirme requisitos elétricos do seu projeto (tensão e corrente) e confira a compatibilidade do footprint SMD na sua placa. Atenção à orientação de inserção e a existência ou não de trava no plug, pois isso influencia o uso em aplicações sujeitas a vibração ou movimentação. Este produto é conhecido em ingles como "PH2.0MM 2.0 Vertical Terminals SMD Wire Connector 8P Pin Header Socket"
