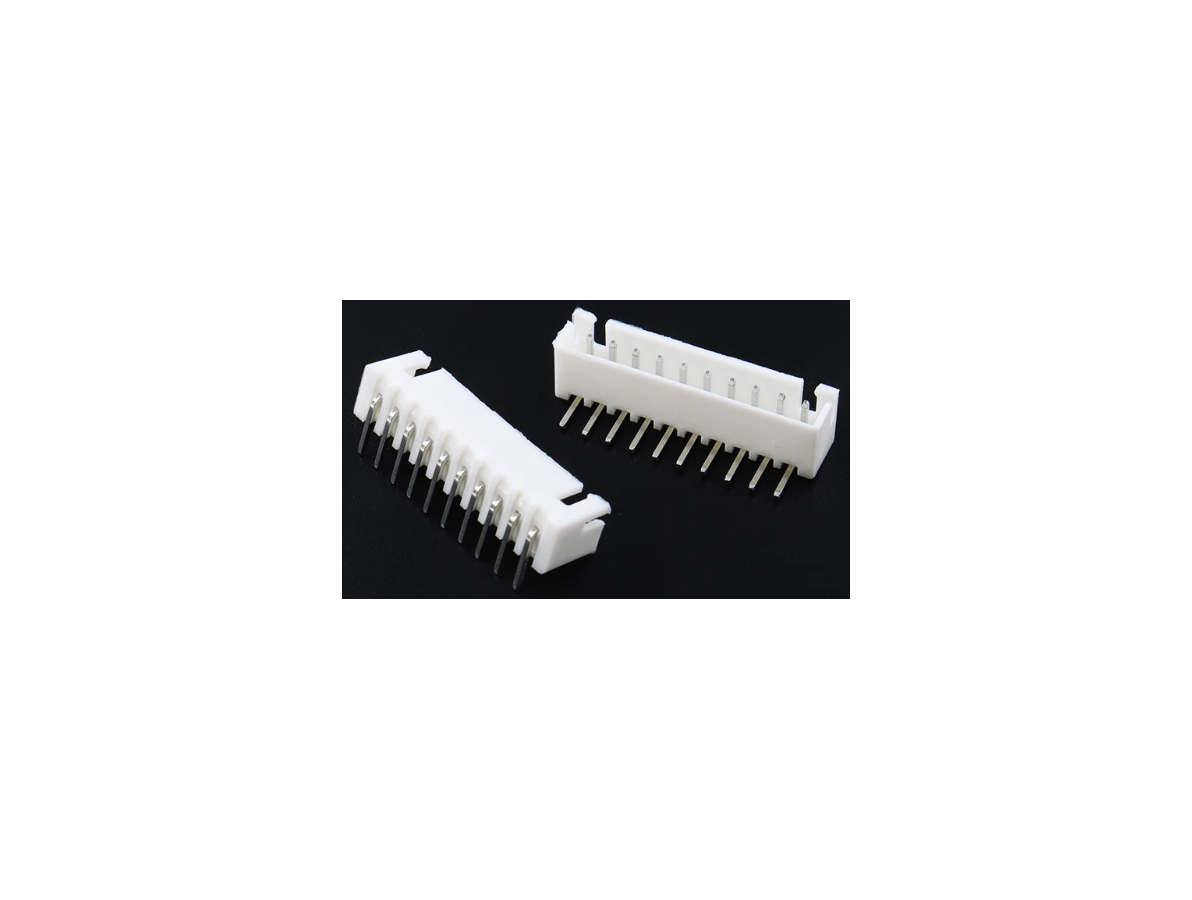

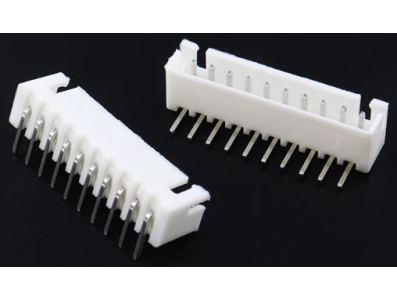

Conector de pinos dobrados XH 2,54 mm, 10 pinos

O que é e qual sua função principal

O Conector Header de Pinos Dobrados XH 2.54mm 10 pinos é um conector do tipo header com passo de 2,54 mm e dez posições, cujos pinos apresentam dobra para montagem em placa ou acabamento em ângulo específico. Sua função principal é prover uma interface física e elétrica entre uma placa de circuito impresso e fiação, cabos ou conjuntos de engate, oferecendo um ponto padrão para conexão e desconexão em projetos eletrônicos.

Principais Aplicações

Esse conector é indicado para uso em prototipagem, painéis de controle, manutenção de equipamentos e projetos da cultura maker que exijam interconexão removível. Em robótica e automação ele costuma ser empregado para ligar módulos, placas de expansão e conjuntos de sensores ou atuadores quando se busca um conector compactável e organizado com 10 pinos. Também é útil em oficinas e cenários educacionais onde a facilidade de reconfiguração é importante.

Como Funciona

O conector integra-se ao projeto sendo normalmente soldado à placa ou encaixado conforme o desenho de PCB previsto para o passo de 2,54 mm; a geometria de pinos dobrados define a orientação e o perfil mecânico da conexão. Ele atua como um conector macho que recebe um encaixe correspondente (conector fêmea ou cabo com terminais compatíveis), permitindo a passagem de sinais e alimentação conforme o circuito projetado. A instalação exige atenção à pinagem e ao lado de montagem para garantir que a orientação dos pinos corresponda ao cabo ou conector complementar.

Observações e Vantagens

Entre as vantagens práticas estão a padronização do passo de 2,54 mm, a facilidade de soldagem e a flexibilidade para rearranjo de conexões em campo. Antes da compra, verifique a pinagem exigida pelo seu projeto, o alinhamento mecânico na placa (altura e orientação dos pinos dobrados) e a compatibilidade com os conectores fêmea que pretende usar; confirme também requisitos elétricos e de protocolo no seu sistema, pois este conector fornece apenas a interface física. Atente-se ao tipo de montagem (through-hole ou outro) e à resistência mecânica necessária para o uso pretendido.

Este produto é conhecido em ingles como "XH2.54mm 10P Bend Pin Header Connector"
