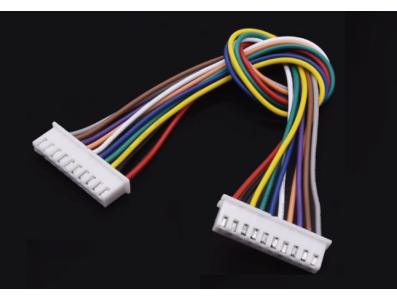

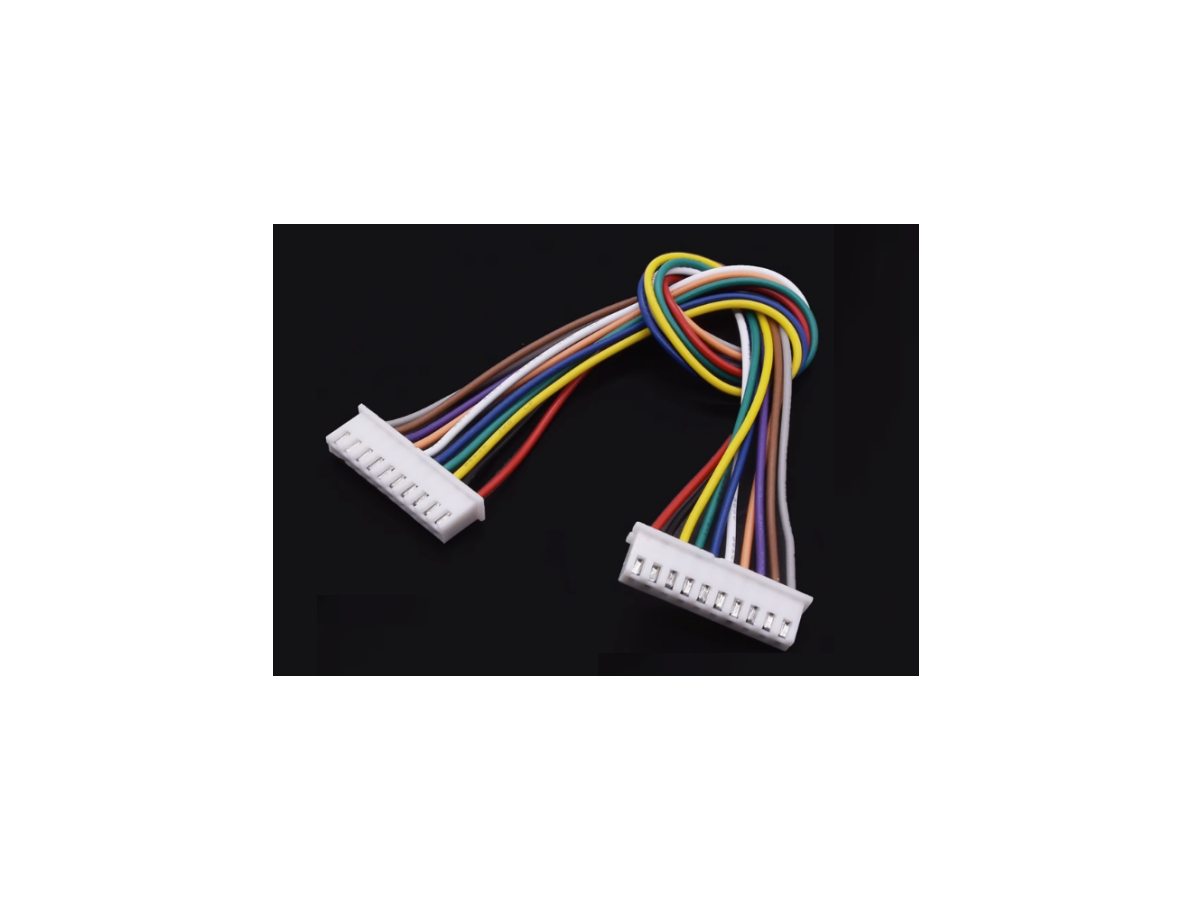

Conector XH 2,54 mm 11 pinos dupla cabeça mesma direção com cabo 1007 26 AWG 80 cm

O Conector XH 2,54 mm 11 pinos dupla cabeça mesma direção, cabo 1007 26AWG 80 cm é um conjunto de cabeamento com duas terminações do tipo XH dispostas na mesma orientação. Sua função principal é estabelecer uma ligação elétrica organizada entre dois pontos de um sistema eletrônico, mantendo a ordem dos pinos por toda a extensão do cabo. O conjunto reúne uma carcaça com 11 contatos no padrão XH de passo 2,54 mm e fios no padrão 1007 com bitola 26AWG, em comprimento total aproximado de 80 cm.

Principais Aplicações

Este tipo de conector é indicado para interconexão interna em painéis, caixas eletrônicas e projetos de prototipagem onde seja necessária uma extensão ou conexão direta entre placas, módulos e grupos de sinais. Em robótica e automação ele pode ser empregado para levar sinais entre controladores, drivers e módulos auxiliares; na cultura maker e em educação é útil para organizar e testar circuitos sem soldagem direta nas placas.

Como Funciona

O produto integra-se ao projeto pela inserção das carcaças XH nos respectivos encaixes ou terminais compatíveis, mantendo a sequência de 11 pinos de uma extremidade à outra devido à orientação “mesma direção”. Os fios 26AWG do tipo 1007 proporcionam flexibilidade e facilitam o roteamento em caixas e painéis; a conexão é puramente elétrica e depende da correspondência de passo (2,54 mm) e pinagem entre as partes que serão interligadas. Antes da instalação é recomendável conferir visualmente a ordem dos condutores e a polaridade dos sinais no circuito.

Observações e Vantagens Práticas

Entre as vantagens práticas estão a padronização do passo de 2,54 mm (compatível com muitos soquetes e cabeamentos modulares), a praticidade para montagem e manutenção e o comprimento de cabo que facilita o posicionamento de placas em gabinetes maiores. Atenção para verificar a pinagem, a orientação dos conectores no equipamento alvo e os requisitos elétricos do seu projeto (tensão e corrente) antes da compra, pois esses valores não são indicados pelo produto. Verifique também o estado dos contatos e a isolação do fio ao manipular ou reutilizar cabos antigos.

Este produto é conhecido em ingles como "XH2.54MM 11Pin Double-headed Same Direction Connect, Wire 1007 26AWG 80CM"
