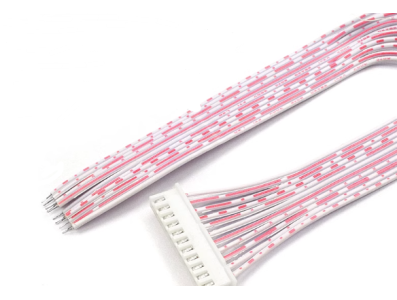

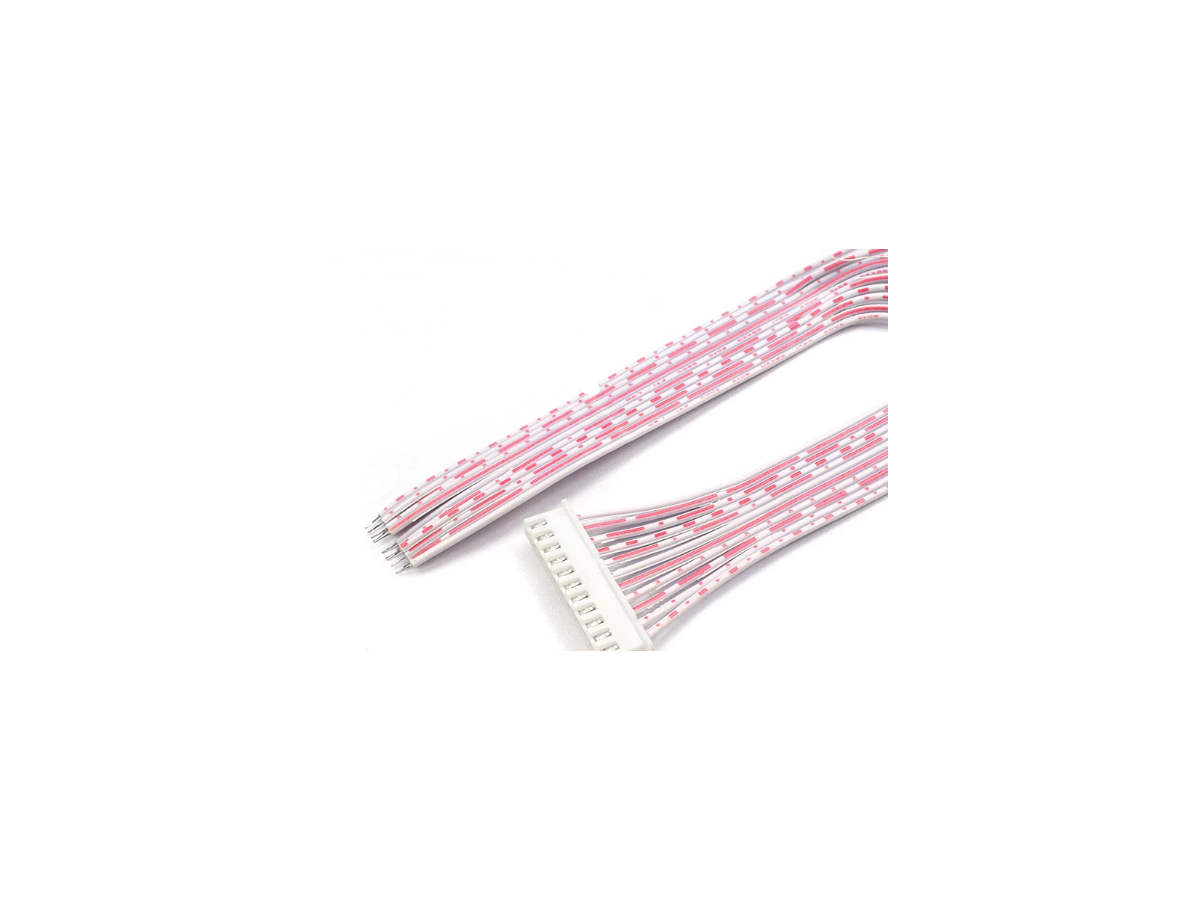

Conector JST XH 2,54 mm 11 pinos macho cabeado em uma extremidade, fios 1007 26 AWG 12 cm vermelho e branco

Conector macho XH 2,54 mm de 11 pinos com fios vermelho e branco 1007 26AWG 12 cm é um cabo com conector pré-montado destinado a interligações em placas e módulos eletrônicos. A peça reúne um alojamento do tipo XH com 11 pinos em passo de 2,54 mm e condutores do tipo 1007 com bitola 26AWG, em comprimento aproximado de 12 cm, facilitando a ligação entre um header de PCB e circuitos ou fios externos. Sua principal função é prover uma conexão rápida e organizada entre pontos de sinal ou alimentação em pequenas montagens.

Principais Aplicações

Em projetos de prototipagem, robótica, automação e cultura maker este tipo de conector é comumente utilizado para criar chicotes, extensões e ligações temporárias ou semipermanentes entre placas, sensores, módulos e painéis de controle. Também é útil em manutenção e testes, onde a possibilidade de desconectar um conjunto de 11 condutores de uma só vez acelera procedimentos de substituição e diagnóstico. A identificação por cores dos condutores auxilia na organização das linhas em aplicações onde poucos condutores têm funções distintas.

Como Funciona

O conector macho se encaixa em um soquete fêmea compatível com passo de 2,54 mm; cada pino do alojamento corresponde a um fio individual, permitindo que sinais ou condutores sejam encaminhados de forma ordenada. Por ser um conjunto pré-crimpado, ele elimina a necessidade de crimpar ou soldar individualmente os fios ao montar um cabo, bastando conectar o alojamento ao header adequado e fixar ou direcionar os fios conforme o arranjo do projeto. Verifique sempre a orientação do conector e a correspondência de pinagem antes de alimentar ou aplicar sinais ao circuito.

Observações e Cuidados

Vantagens práticas incluem economia de tempo na montagem e facilidade de identificação dos condutores. Antes da compra ou instalação, confirme se o passo de 2,54 mm e o número de pinos atendem ao seu projeto, e verifique pinagem, dimensões físicas e requisitos de tensão/corrente do seu sistema para garantir compatibilidade com a bitola 26AWG. Evite esforço mecânico excessivo sobre as terminações e verifique o encaixe no header para prevenir mau contato. Esteja atento às condições ambientais do uso, pois conectores desse tipo não são necessariamente selados ou protegidos contra umidade.

Este produto é conhecido em ingles como "XH2.54MM 11Pin Single-headed Male Connect, Red and White Wire 1007 26AWG 12CM"
