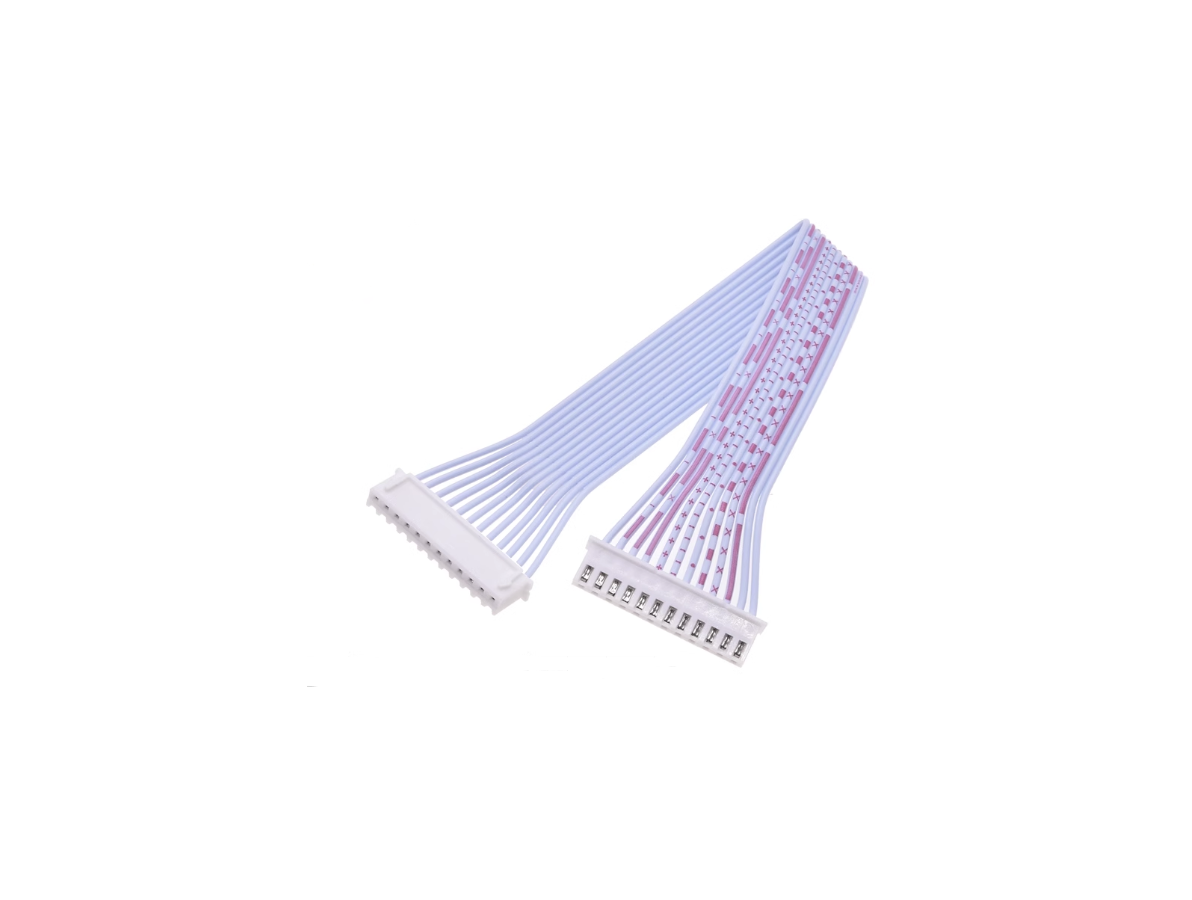

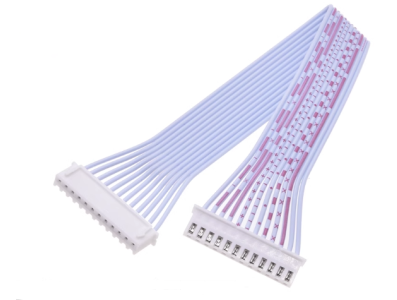

Conector macho JST XH 2,54 mm 12 pinos, dupla cabeça na mesma direção, fios vermelho e branco 1007 26 AWG 20 cm

O que é o produto e qual sua função principal

O Conector macho XH 2.54mm 12 pinos de dupla cabeça na mesma direção com fio vermelho e branco 1007 26AWG 20cm é um cabo com conectores masculinos XH (passo 2,54 mm) em ambas as extremidades, contendo 12 condutores e comprimento aproximado de 20 cm conforme indicado. Sua função principal é prover uma ligação física organizada entre placas, módulos ou painéis, mantendo a ordem de pinos e a orientação dos contatos quando é necessário um cabo com conectores nas duas pontas apontando na mesma direção.

Principais Aplicações

Este tipo de conector é indicado para projetos de eletrônica, prototipagem e cultura maker onde se requerem conexões ponto a ponto entre módulos e placas, além de aplicações em robótica, automação e manutenção de equipamentos que utilizem cabeamento encapado com fio 26AWG. Pode ser usado para interligar interfaces, extensões de sinal e cabeamentos internos em painéis ou caixas, sempre que o passo de 2,54 mm e a quantidade de 12 vias forem compatíveis com o sistema.

Como Funciona

A integração ao projeto é feita conectando cada conector macho XH aos receptáculos fêmea correspondentes (headers ou soquetes com passo 2,54 mm). Por ter cabeamento com identificação (fios vermelho e branco) e as duas cabeças alinhadas na mesma direção, facilita a manutenção da ordem de pinagem e a instalação em espaços restritos. Não altera sinais ou protocolos: serve como meio condutor entre pontos elétricos, devendo ser verificada a correspondência correta entre pinos antes de energizar o circuito.

Vantagens práticas e observações de uso

Entre as vantagens práticas estão a organização do cabeamento, a manutenção facilitada e a padronização da pinagem em conexões com passo 2,54 mm. Antes da compra ou instalação, confirme a compatibilidade do conector com os headers ou soquetes do seu projeto, verifique pinagem, polaridade, isolamento e a bitola (26AWG) para assegurar que atende aos requisitos de tensão e corrente do sistema. Atenção também à qualidade de crimpagem e ao estresse mecânico nos pontos de conexão para evitar falhas por tração.

Este produto é conhecido em ingles como "XH2.54MM 12Pin Double-headed Same Direction Male Connect, Red and White Wire 1007 26AWG 20CM"
