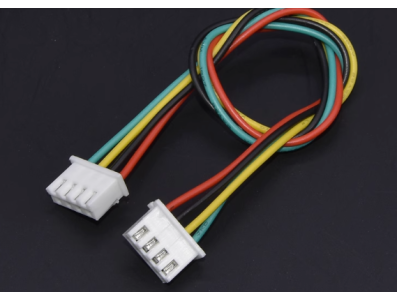

Conector JST XH 2,54 mm 4 pinos, dupla extremidade mesma direção, cabo 1007 26 AWG 25 cm

Descrição do produto

O Conector XH 2.54mm 4 pinos com dupla cabeça, cabo 1007 26AWG 25cm é um conjunto de dois conectores XH de 4 vias montados em cabeamento com fio tipo 1007, bitola 26AWG e comprimento aproximado de 25 cm. A configuração "double-headed same direction" indica que as duas extremidades apresentam o mesmo tipo e orientação do conector, permitindo interconexão direta entre painéis, módulos ou placas que utilizem trilhos/headers com passo de 2,54 mm. A função principal é estabelecer uma ligação elétrica e mecânica simples e organizada entre dois pontos de um circuito.

Principais Aplicações

Este conector é adequado em projetos de robótica, automação e eletrônica para interconectar módulos, sensores, pequenos atuadores e placas de prototipagem em ambiente maker e educacional. Também é útil em manutenção e reparo de equipamentos que utilizem headers com passo de 2,54 mm, onde é necessário um cabo pronto para conexão entre dois pontos com a mesma orientação de pinos. Pode ser empregado em protótipos, bancadas de testes e em painéis que exijam cabeamento removível e padronizado.

Como Funciona

A integração é feita por encaixe direto do conector XH nas entradas correspondentes com passo de 2,54 mm; cada uma das quatro vias transporta o sinal ou alimentação correspondente à sua posição no conector. Por serem duas cabeças idênticas, o cabo serve para criar uma ponte entre dois headers com a mesma pinagem e orientação, sem necessidade de ferramentas além do encaixe. É importante verificar a correspondência de pinagem e polaridade antes da conexão para evitar inversões que possam danificar componentes.

Observações e Vantagens Práticas

Entre os pontos práticos estão a facilidade de uso em montagem e substituição, o cabeamento ofensivo organizado e a padronização do passo de 2,54 mm, que facilita integração com muitos headers comerciais. Antes da compra ou instalação, confirme a compatibilidade do passo e da pinagem com seus componentes, bem como os requisitos de tensão e corrente do seu projeto, já que a bitola 26AWG e o tipo de fio influenciam a capacidade de corrente. Verifique também a orientação do conector no conectorado destino para garantir encaixe correto e evite forçar o conector para não danificar os terminais.
Este produto é conhecido em ingles como "XH2.54MM 4Pin Double-headed Same Direction Connect, Wire 1007 26AWG 25CM"
