Conector XH 2,54 mm 6 pinos de dupla extremidade, orientação reversa em cabo 1007 26 AWG 15 cm

O que é o produto e sua função principal

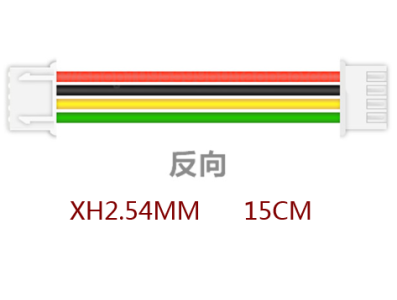

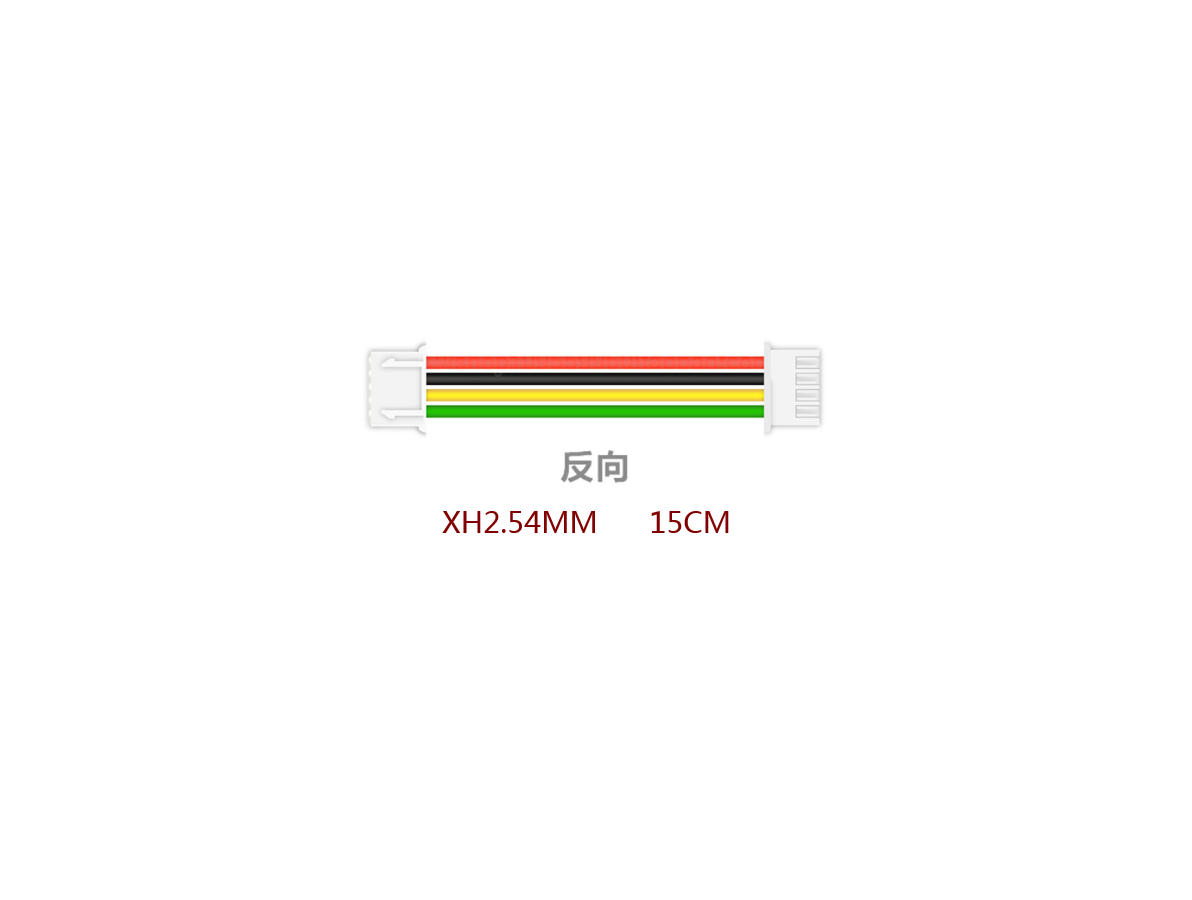

O Conector XH 2,54 mm 6 pinos dupla cabeça sentido reverso, cabo 1007 26AWG 15 cm é um conjunto de terminação com conectores XH de passo 2,54 mm em ambas as extremidades, montado em condutores identificados como Wire 1007 com bitola 26AWG e comprimento aproximado de 15 cm. Sua função principal é permitir a interligação rápida entre placas, módulos ou fios onde seja necessário um conector com passo 2,54 mm e a inversão de ordem de pinos (direção reversa) sem a necessidade de realizar soldas permanentes.

Principais Aplicações

Este tipo de cabo é indicado para uso em prototipagem, manutenção e reparos em painéis e equipamentos, além de aplicações em automação e projetos maker e educacionais que utilizem conectores padrão XH 2,54 mm. Pode ser empregado para adaptar orientações de header em módulos ou placas, prolongar ligações entre dois pontos com conectores compatíveis e facilitar substituições rápidas durante testes e desenvolvimento de circuitos.

Como Funciona

Os conectores nas duas extremidades permitem encaixe direto em headers ou housings compatíveis de 6 pinos. A característica “reverse direction” indica que a ordem dos pinos em uma extremidade é invertida em relação à outra, o que é útil quando é necessário reverter a pinagem sem reconfigurar o circuito. Os condutores Wire 1007, em 26AWG, são isolados individualmente e transmitem sinais e alimentação conforme a necessidade do projeto; a integração se dá por simples encaixe dos conectores nos headers correspondentes, observando sempre a polaridade e o alinhamento dos pinos.

Observações e recomendações

Antes de comprar, verifique a pinagem, o tipo de conector do equipamento de destino e se o comprimento de 15 cm e a bitola 26AWG atendem aos requisitos elétricos do projeto (tensão, corrente e queda de tensão). Atente para a orientação reversa dos pinos para evitar ligações invertidas que possam danificar módulos; confirme também o encaixe mecânico do conector XH 2,54 mm no header usado. Evite esforços mecânicos excessivos no cabo e proteja as crimpagens/terminações em ambientes sujeitos a vibração ou tração contínua.

Este produto é conhecido em ingles como "XH2.54MM 6Pin Double-headed Reverse Direction Connect, Wire 1007 26AWG 15CM"
