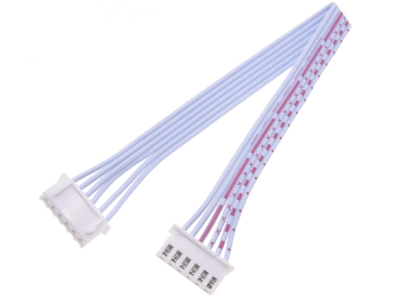

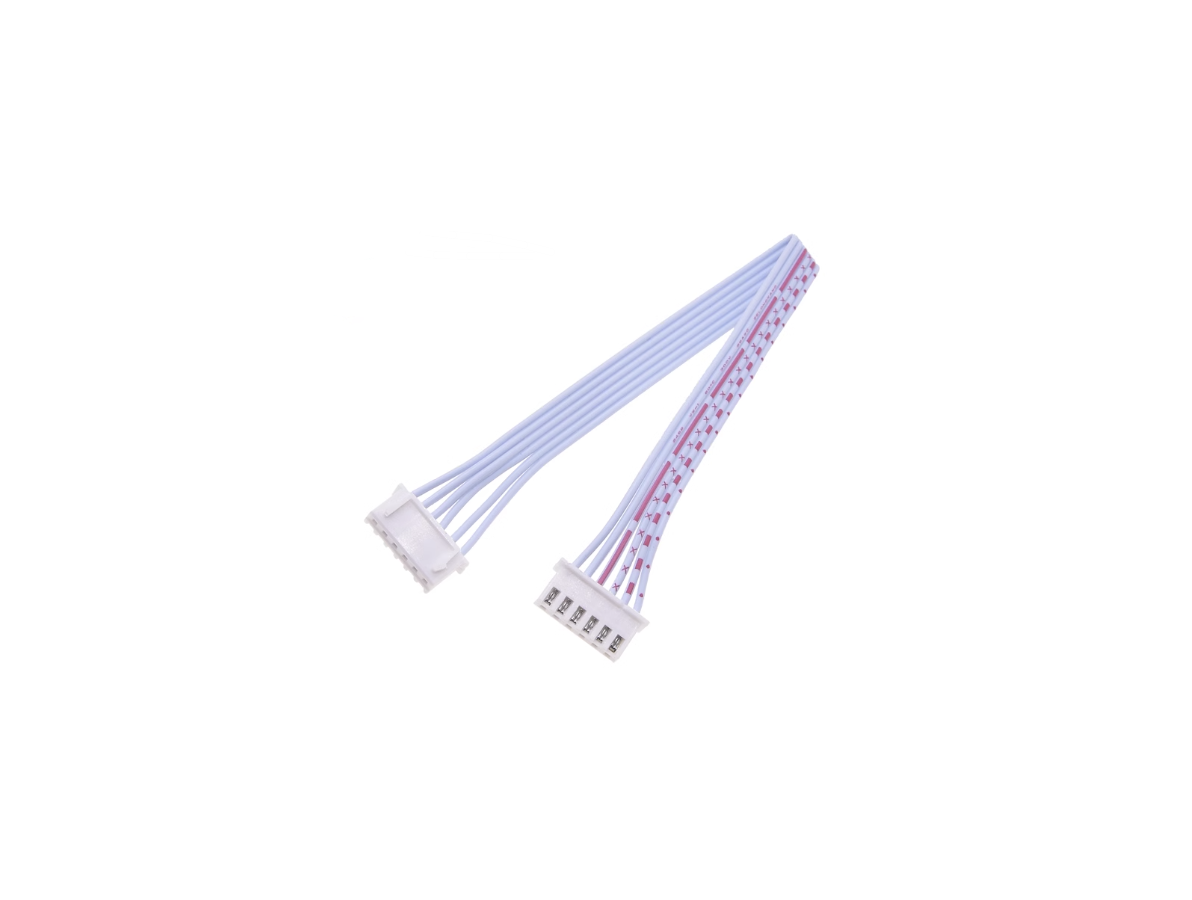

Conector macho XH 2,54 mm 6 pinos dupla cabeça na mesma direção, fios vermelho e branco 1007 26AWG 30 cm

O conector XH2.54MM 6 pinos (dupla cabeça) com fios vermelho e branco 1007 26AWG 30cm é um cabo com terminação macho em ambas as extremidades, projetado para interligar sinais e alimentação entre painéis, módulos ou placas que utilizem headers com passo de 2,54 mm. Sua função principal é oferecer uma conexão pré-montada e alinhada em mesma direção nas duas pontas, reduzindo a necessidade de soldas e facilitando a montagem de chicotes e testes temporários em projetos eletrônicos.

Principais Aplicações

Este conector é indicado para projetos de robótica, automação, eletrônica em bancada, prototipagem e atividades da cultura maker onde seja necessário conectar módulos, sensores ou placas por meio de headers padrão. Também serve bem em atividades de manutenção e substituição rápida de cabos, assim como em aplicações educacionais que exigem montagem e desmontagem frequente de circuitos.

Como Funciona

O cabo apresenta seis vias com isolamento identificado por fios nas cores vermelho e branco, utilizando fio classificado como 1007 em bitola 26AWG e comprimento de aproximadamente 30 cm. Cada extremidade possui um conector macho com 6 pinos orientados na mesma direção, concebido para inserir em conectores fêmea compatíveis com passo de 2,54 mm. Em uso típico, o componente transmite sinais ou pequenas correntes entre pontos do circuito; é importante alinhar a pinagem e a polaridade antes da conexão para evitar inversões.

Vantagens e Observações

Entre as vantagens estão a praticidade de instalação, organização de cabos e a possibilidade de reaproveitar conexões sem necessidade de soldagem. Antes da compra, confirme compatibilidade de passo (2,54 mm), número de pinos, orientações físicas do conector fêmea do seu equipamento, pinagem e se o comprimento de 30 cm atende ao seu arranjo. Evite tracionar o cabo diretamente pelo conector para não danificar terminais e verifique se a bitola 26AWG é adequada para a corrente prevista no seu projeto; para correntes mais elevadas recomenda-se verificar especificações elétricas correspondentes. Este produto é conhecido em ingles como "XH2.54MM 6Pin Double-headed Same Direction Male Connect, Red and White Wire 1007 26AWG 30CM"
