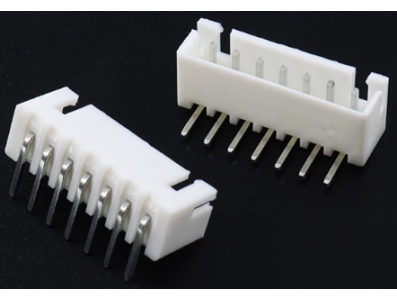

Header XH 2,54 mm 7 pinos dobrados

Conector XH 2,54 mm 7 pinos curvados

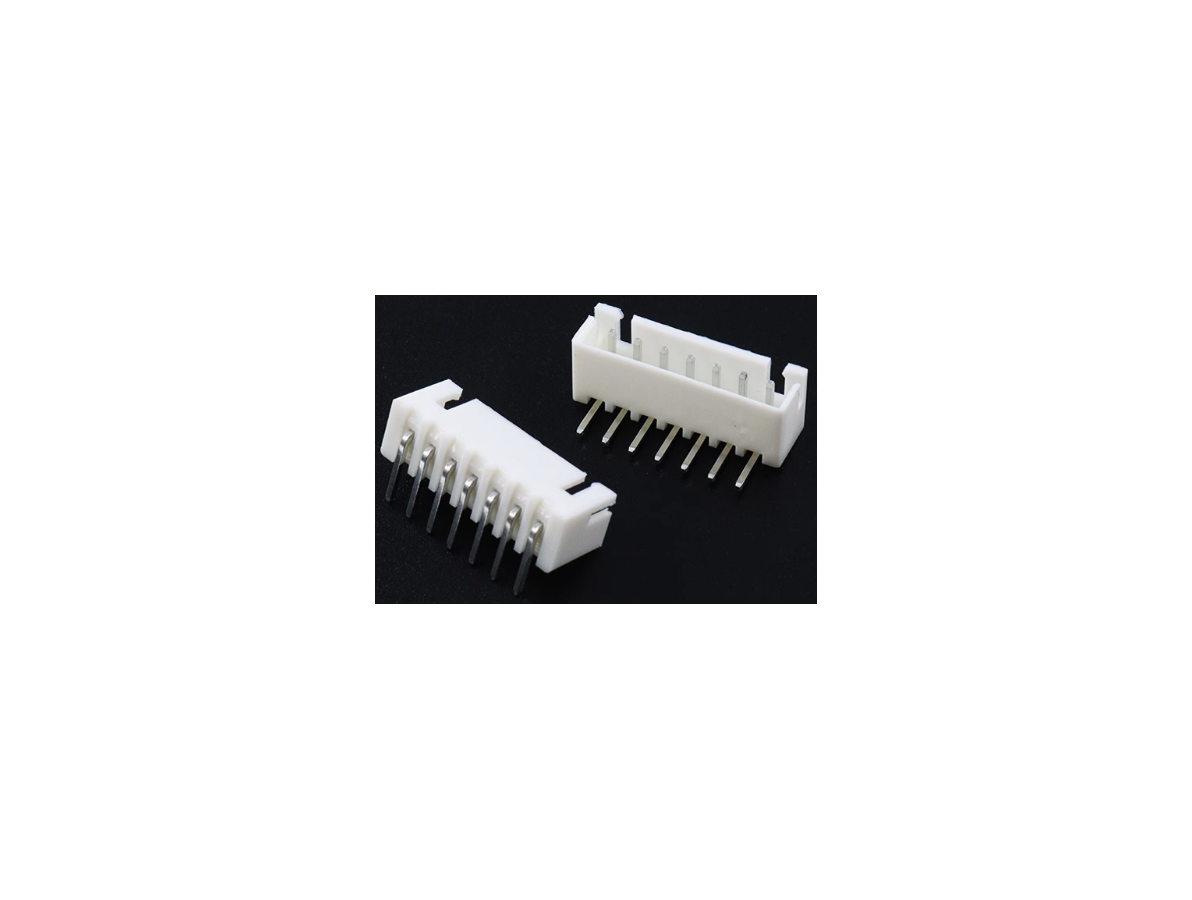

O conector XH 2,54 mm 7 pinos curvados é um conector tipo header que reúne sete vias em passo de 2,54 mm com pinos dobrados (bend pin). Sua função principal é prover uma interface elétrica e mecânica entre placas, módulos e cabeamento interno, permitindo conexões retiráveis ou fixas conforme a montagem adotada. O formato de pinos curvados facilita a orientação e a fixação em placas ou chassi quando a geometria do projeto exige desvio na saída dos pinos.

Principais Aplicações

Esse tipo de conector é indicado para projetos de eletrônica, prototipagem, robótica, automação, educação maker e manutenção, sempre que seja necessário organizar sinais em múltiplos pinos com passo padrão. Ele costuma ser usado para interligar módulos, painéis de controle, placas auxiliares e cabeamento interno de dispositivos, oferecendo uma solução compacta e ordenada para roteamento de sinais e alimentação em sistemas eletrônicos.

Como Funciona

Na prática, o conector é instalado de modo que os pinos estabeleçam o contato elétrico com a placa ou com o soquete correspondente, enquanto a parte superior serve para acoplamento com o conjunto fêmea apropriado da mesma série XH. A natureza “bend pin” altera a direção de saída dos pinos, o que influencia a orientação do cabo ou da placa acoplada; por isso a escolha do lado e do ângulo de montagem deve considerar a mecânica do produto e a facilidade de soldagem ou fixação.

Vantagens e cuidados

Entre as vantagens estão a padronização do passo de 2,54 mm, organização de múltiplas conexões em formato linear e a opção de pinos curvados para adequação mecânica. Como cuidado, confirme sempre a pinagem, o passo, a orientação dos pinos e as dimensões físicas em relação ao seu projeto antes de comprar ou montar; verifique também requisitos elétricos do sistema (tensão, corrente) e as condições de soldagem e suporte mecânico para evitar falhas por esforço. Este produto é conhecido em inglês como "XH2.54mm 7P Bend Pin Header Connector"
