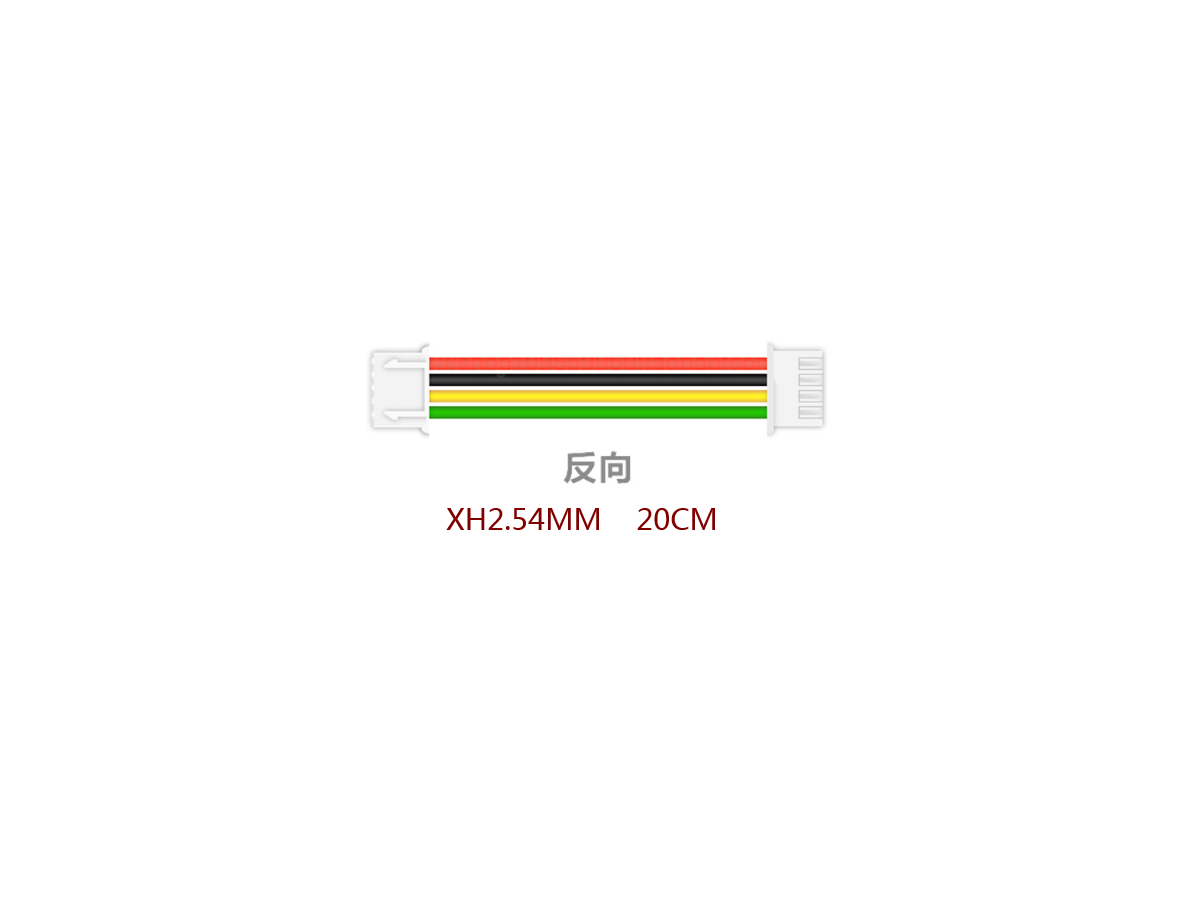

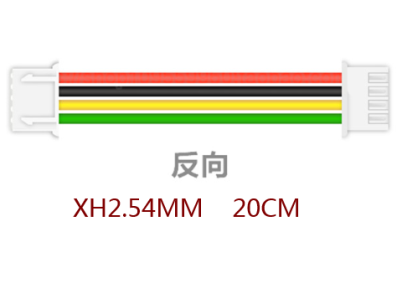

Cabo com conectores XH 2,54 mm 7 pinos, dupla extremidade sentido reverso, fio 1007 26 AWG 20 cm

O Conector XH 2,54 mm 7 pinos dupla cabeça com direção reversa e cabo 1007 26AWG de 20 cm é um conjunto de conectores com uma tomada de 7 vias em cada extremidade, destinado a fazer a interconexão física entre placas, módulos ou fios em circuitos eletrônicos. Sua função principal é permitir a extensão ou a realocação de sinais e alimentação em aplicações onde a disposição física dos pinos exige que uma das extremidades seja orientada de forma invertida em relação à outra.

Principais Aplicações

Este conector é indicado para projetos de prototipagem, automação, robótica, manutenção e atividades da cultura maker que utilizem barramentos ou cabeamentos com passo de 2,54 mm. É útil para conectar painéis de controle, módulos em bancadas de testes, extensões de cabo entre placas de circuito impresso e reorganização de fiação em montagem de dispositivos onde a orientação dos pinos precisa ser ajustada.

Como Funciona

O produto integra dois conectores com passo de 2,54 mm e 7 posições ligados por um cabo do tipo 1007 com bitola 26AWG e comprimento de 20 cm. A indicação de “direção reversa” refere-se à orientação física dos invólucros dos conectores, de modo que a polaridade/ordem dos pinos pode ficar espelhada entre as extremidades — um recurso prático quando o layout mecânico exige essa inversão. A conexão é feita inserindo os plugues correspondentes em soquetes compatíveis com o padrão XH 2,54 mm, permitindo continuidade elétrica entre as 7 vias.

Vantagens e Observações

• O uso deste conector facilita a organização de cabos, cria extensões padronizadas e simplifica rearranjos de fiação sem necessidade de soldagem direta. Antes da compra e instalação, confirme visualmente a pinagem, a orientação dos conectores e se o passo de 2,54 mm atende ao seu projeto; verifique também os requisitos de tensão e corrente do seu circuito, pois esses valores não estão especificados neste componente. Evite forçar os terminais ao conectar ou desconectar e assegure-se de que o encaixe seja compatível com os soquetes utilizados no seu equipamento.
• Verifique a correspondência de pinos e a orientação antes da conexão.
• Confirme requisitos elétricos do seu sistema, já que não há informações de corrente/tensão no produto.
• Manuseie com cuidado para não deformar contatos ou alojamentos.

Este produto é conhecido em ingles como "XH2.54MM 7Pin Double-headed Reverse Direction Connect, Wire 1007 26AWG 20CM"
