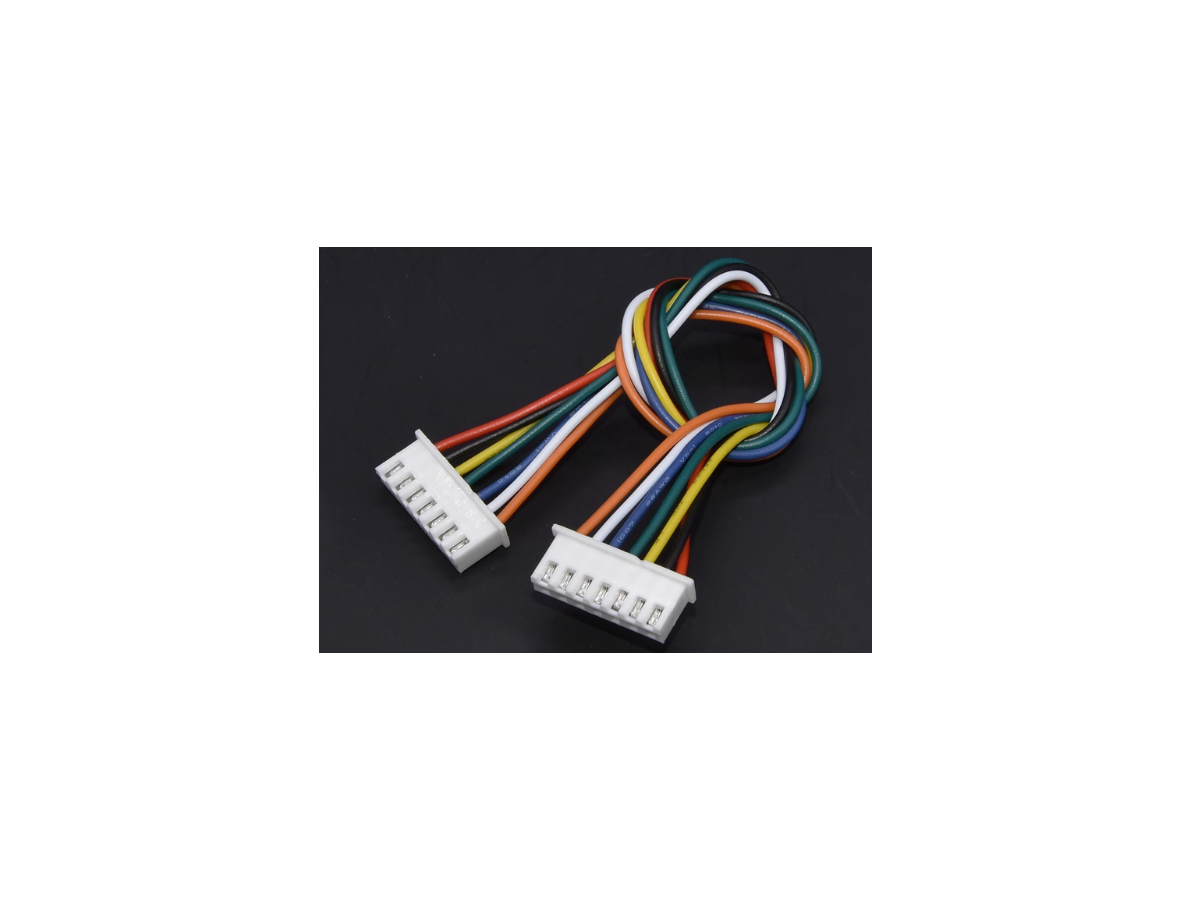

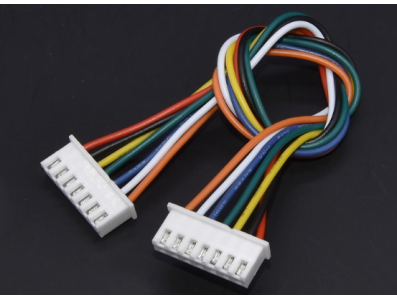

Conector JST XH 2,54 mm 7 pinos, dupla cabeça mesma orientação, fio 1007 26 AWG 50 cm

Descrição

O Conector XH 2,54 mm de 7 pinos com dupla cabeça e mesma direção, cabo 1007 26AWG de 50 cm é um conjunto de terminação elétrica composto por dois conectores macho/fêmea alinhados no mesmo sentido e interligados por um cabo monofilar do tipo 1007 com bitola 26 AWG e comprimento de 50 cm. Sua função principal é permitir a conexão removível e organizada de sinais e alimentação entre painéis, módulos ou placas, mantendo a ordem dos pinos em uma direção única para facilitar a montagem e a manutenção.

Principais Aplicações

Esse tipo de conector é indicado para projetos de eletrônica, prototipagem e cultura maker onde seja necessário realizar emendas rápidas, extensões de cabos ou conexões entre módulos e placas em sistemas de automação e robótica leves. Pode ser usado em painéis de controle, bancadas de testes e em reparos onde a preservação da sequência de pinos é importante, bem como em aplicações educacionais que demandam trocas frequentes de componentes.

Como Funciona

A integração ocorre por meio do acoplamento direto dos conectores, mantendo a mesma ordem de pinos em ambas as extremidades do cabo. Em um projeto típico, cada pino do conector transmite um sinal ou alimentação e o cabo 1007 isola e conduz esses sinais entre os pontos de conexão. A referência de passo de 2,54 mm determina a compatibilidade mecânica com soquetes e headers de passo padrão, e a presença de duas cabeças no mesmo sentido facilita a passagem do cabo sem inversão da pinagem.

Vantagens e Cuidados

Entre as vantagens práticas estão a simplicidade de conexão/desconexão e a manutenção da ordenação de pinos, o que reduz erros de fiação em montagens e trocas de módulos. Antes da compra e instalação, verifique cuidadosamente a pinagem, a compatibilidade mecânica do passo de 2,54 mm com seus headers, a tensão e a corrente esperadas no seu projeto, pois estes parâmetros não estão especificados no produto e dependem da aplicação. Observe também o trajeto e a fixação do cabo para evitar tensile strain que possa soltar terminais. Este produto é conhecido em ingles como "XH2.54MM 7Pin Double-headed Same Direction Connect, Wire 1007 26AWG 50CM"
