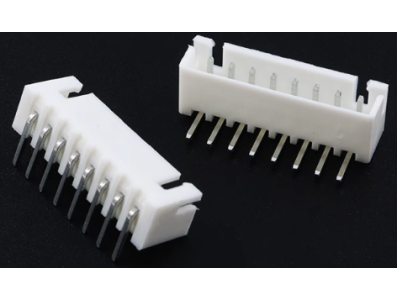

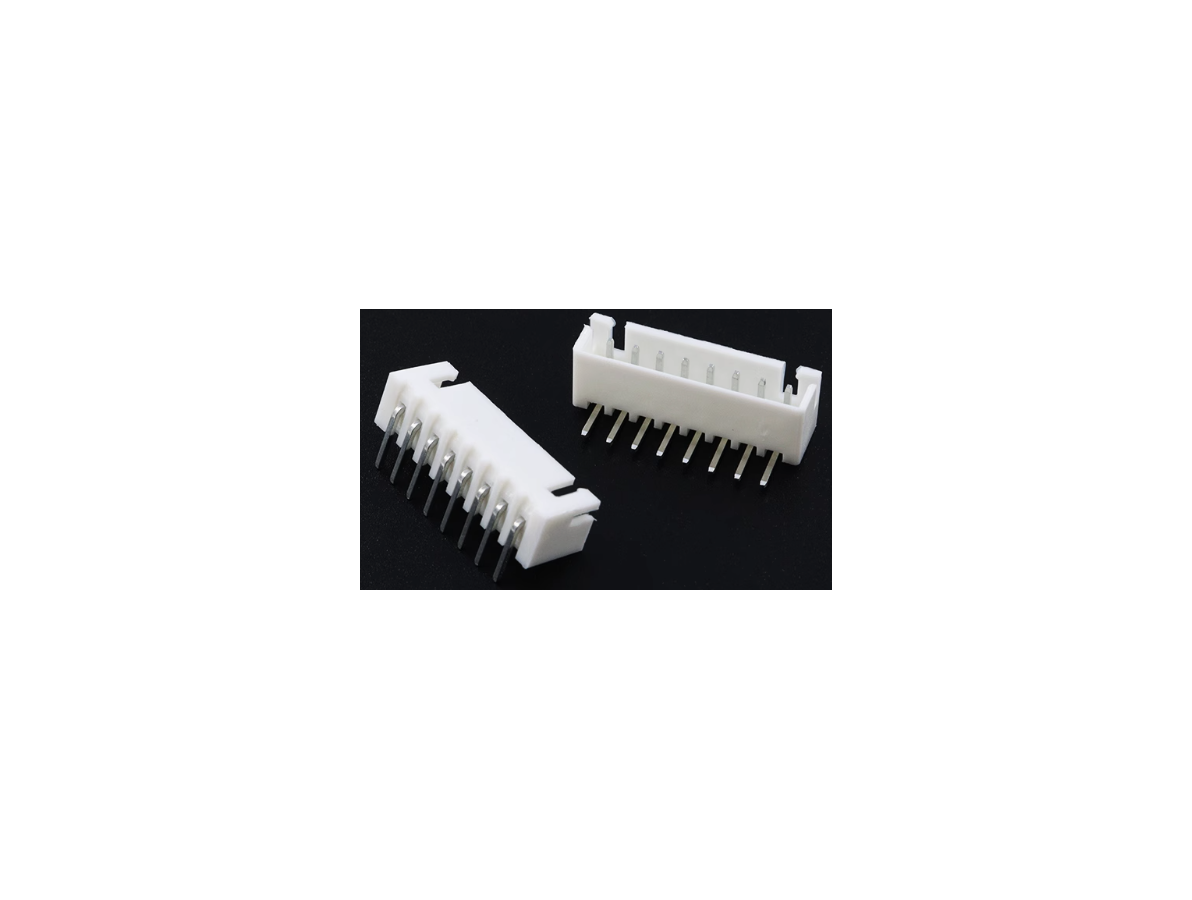

Conector Header XH 2,54 mm 8 pinos com pinos dobrados

##

Conector de pinos curvados XH 2,54 mm 8 vias é um cabeçalho de 8 contatos com passo de 2,54 mm cujo desenho de pinos curvados facilita a soldagem e o posicionamento em placas de circuito impresso. A função principal é prover pontos de contato fixos na placa para conexões removíveis por meio de caixas ou terminais fêmea apropriados, permitindo interconexão entre placas, cabos e módulos em um sistema eletrônico.

Principais Aplicações

Esse tipo de conector costuma ser empregado em projetos de eletrônica, prototipagem e cultura maker, além de aplicações em automação e manutenção onde seja necessária a conexão organizada de sinais ou alimentação entre módulos. Em robótica e em painéis de controle, por exemplo, é útil para ligar subconjuntos de sensores, módulos e pequenos circuitos de interface de forma que possam ser substituídos ou testados sem dessoldar componentes.

Como Funciona

Na prática, os pinos são inseridos e soldados na PCB, ficando expostos para receber o conector fêmea ou terminais que compõem o cabo. O passo de 2,54 mm e as 8 vias definem a distância entre contatos e a quantidade de sinais que podem ser encaminhados, enquanto o formato curvado dos pinos pode ajudar na orientação do cabo e no ajuste do nível mecânico para diferentes layouts de placa. A integração é direta: o conector estabelece a interface elétrica entre a placa e o cabeamento ou módulos que o projetista escolher.

Vantagens e Observações de Uso

Entre as vantagens estão a padronização do passo, facilidade de soldagem e a possibilidade de montagem e manutenção rápidas. Antes da compra, confirme a pinagem, o passo de 2,54 mm, as dimensões físicas e os requisitos elétricos do seu projeto (tensão e corrente previstos), além do tipo de alojamento fêmea que será utilizado, para garantir compatibilidade mecânica e elétrica. Atente também ao processo de soldagem e ao espaço disponível na placa para evitar interferências físicas entre componentes.
Este produto é conhecido em ingles como "XH2.54mm 8P Bend Pin Header Connector"
