Conector macho XH 2,54 mm 8 pinos, dupla cabeça mesma orientação, fios 1007 26 AWG (vermelho e branco) 20 cm

O que é o produto e sua função principal

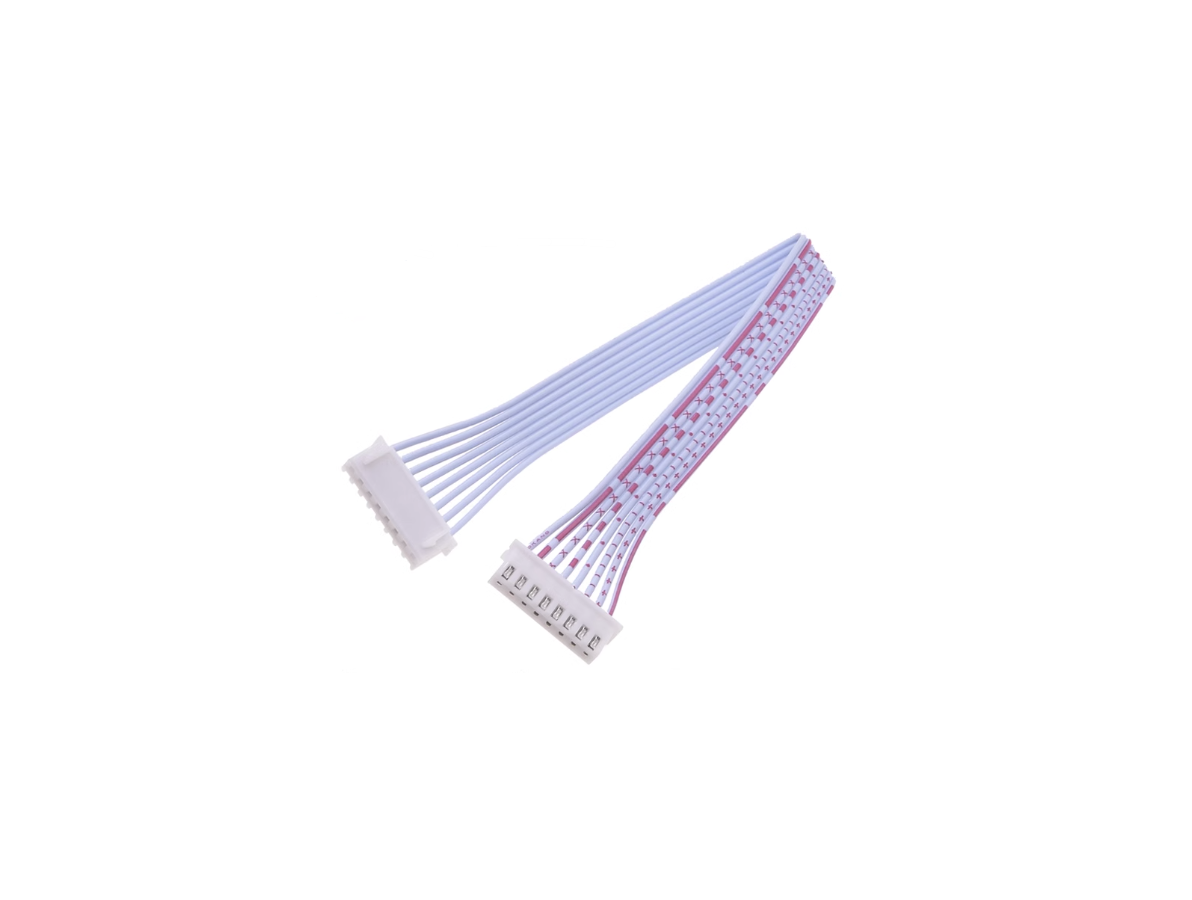

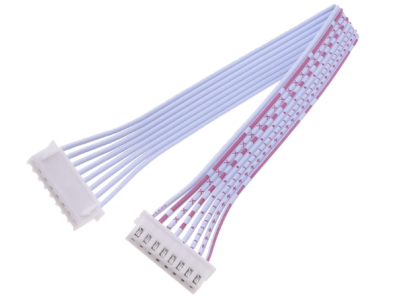

Conector XH 2.54mm 8 pinos (macho) duplo, fios vermelho e branco 1007 26AWG 20cm é um cabo com duas terminações do tipo macho alinhadas na mesma direção, com passo (pitch) de 2,54 mm e oito condutores. Cada condutor utiliza fio identificado como 1007 no acabamento do isolante e bitola 26AWG, com comprimento total aproximado de 20 cm. A função principal é prover uma conexão elétrica organizada entre placas, módulos ou painéis, permitindo levar sinais e linhas de alimentação de forma prática quando o espaço e a orientação das conexões exigem duas pontas idênticas.

Principais Aplicações

Este tipo de conector é indicado para montagem e manutenção em projetos de eletrônica, prototipagem e cultura maker, bem como em aplicações de robótica e automação onde se exige uma conexão multi-pino padronizada e com orientação definida. Pode ser utilizado para interligar módulos, extensões de cabos entre placas, conexões internas em painéis e em reparos onde um cabo com duas terminações macho alinhadas facilita a organização das fiações.

Como Funciona

O conector opera por encaixe em conector fêmea compatível com passo de 2,54 mm, alinhando os oito pinos conforme a ordem física do cabo. Cada fio corresponde a uma via elétrica distinta; a correta inserção e a checagem da pinagem são fundamentais para garantir funcionamento esperado do sistema. Em projetos, integra-se diretamente a headers ou soquetes com o mesmo passo, atendendo a ligações de sinais, referenciais e linhas de alimentação desde que a compatibilidade de pinagem e requisitos elétricos do projeto sejam observados.

Observações e cuidados

A configuração com duas cabeças no mesmo sentido facilita ligações paralelas ou extensões sem necessidade de alterar a orientação dos conectores, mas exige atenção à correspondência de pinos e à polaridade antes da conexão. Verifique sempre o passo (2,54 mm), o número de pinos, o sentido das cabeças e a pinagem do receptor no seu projeto; confirme também limites elétricos e mecânicos com base nas especificações dos componentes que serão conectados. Evite esforços mecânicos sobre os cabos no ponto de conexão e, se for necessário, adote suporte ou fixação para reduzir tensão nos terminais.

Este produto é conhecido em ingles como "XH2.54MM 8Pin Double-headed Same Direction Male Connect, Red and White Wire 1007 26AWG 20CM"
