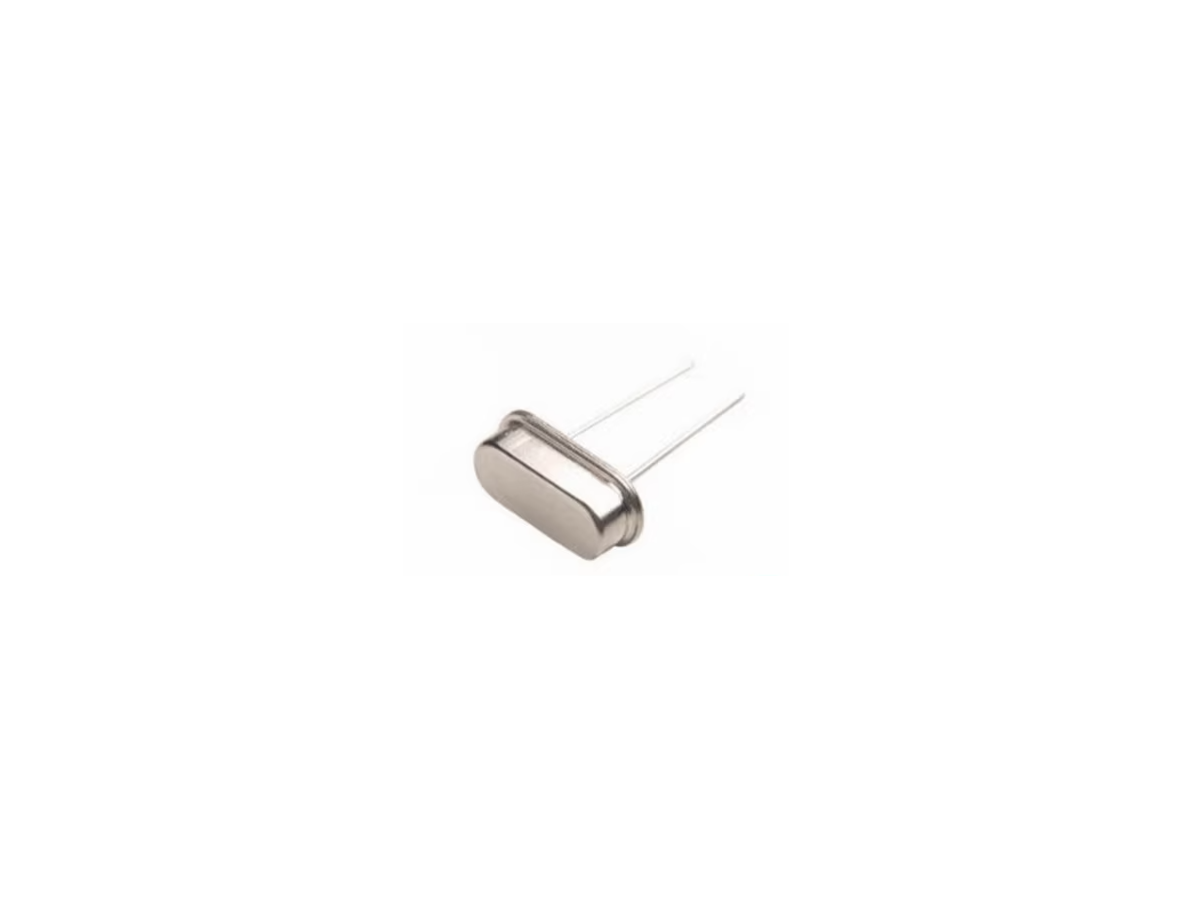

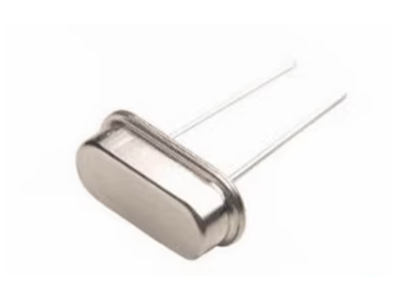

Cristal HC-49S 2 pinos 20 MHz

O que é o produto e sua função principal

O cristal HC-49S 2 pinos 20 MHz é um componente ressonador usado para fornecer uma referência de frequência fixa de 20 MHz em circuitos eletrônicos. Sua função principal é atuar como elemento oscilador ou referência de clock em sistemas digitais e analógicos que necessitam de uma frequência estável, sendo identificado pelo encapsulamento tipo HC-49S com dois terminais para montagem em placa ou soquete.

Principais Aplicações

Este tipo de cristal é comumente empregado em projetos de eletrônica, automação e robótica para gerar clocks em circuitos de temporização, sintetizadores e módulos de comunicação que requerem 20 MHz como base. Também é útil em prototipagem e em ambientes maker e educacionais para demonstração de circuitos osciladores, ajustes de clock em placas personalizadas e na manutenção de equipamentos que utilizam referências cristalinas.

Como Funciona

Na prática, o cristal é inserido no caminho do oscilador do circuito, normalmente entre os terminais apropriados do circuito oscilador do CI ou em soquete dedicado na placa. A peça ressoa em torno da frequência nominal de 20 MHz e o circuito amplificador/oscilador ao redor estabiliza essa oscilação, formando o clock que sincroniza outros blocos eletrônicos. Em projetos é comum que sejam utilizados componentes passivos auxiliares no circuito do oscilador; por isso é importante confirmar que o circuito receptor suporta cristal externo e a topologia de oscilador pretendida.

Observações e Cuidados

Ao adquirir e aplicar o cristal, verifique a compatibilidade física com a placa (encaixe HC-49S e espaçamento entre pinos), se a frequência de 20 MHz atende ao requisito do seu projeto e se o circuito oscilador suporta cristal externo. Evite dobrar excessivamente os terminais durante a montagem e proteja o componente contra choque mecânico ou soldagem em temperatura inadequada. Confirme também as exigências do projeto quanto a pinagem e requisitos do oscilador antes da instalação. Este produto é conhecido em ingles como "HC-49S 2Pin 20MHz"
