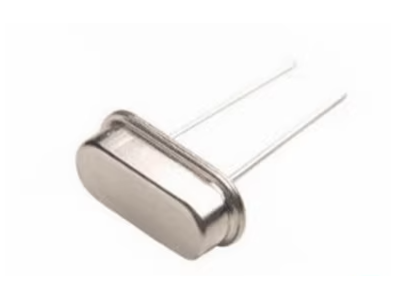

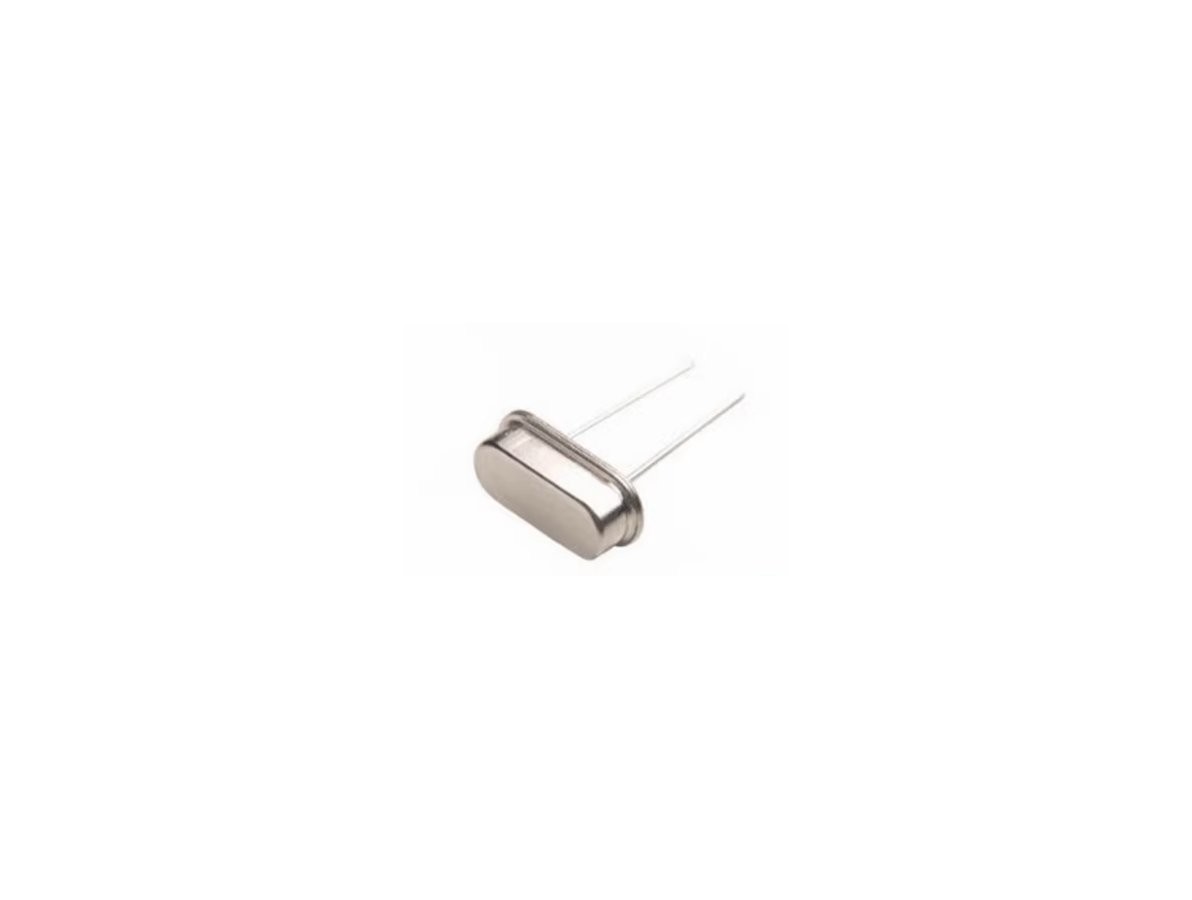

Cristal HC-49S 24 MHz 2 pinos

O que é o cristal HC-49S 2 pinos 24 MHz e qual sua função principal

O cristal HC-49S 2 pinos 24 MHz é um componente piezoelétrico utilizado como referência de frequência em circuitos eletrônicos. Sua função principal é fornecer um sinal oscilante estável em torno de 24 MHz para formar o relógio de sistema ou a portadora em etapas de temporização e RF. Por ser um componente passivo de baixa complexidade e montagem através de dois terminais, é amplamente empregado onde se exige uma fonte de frequência fixa e repetível.

Principais Aplicações

Este cristal é indicado para projetos de eletrônica, automação, robótica, prototipagem e educação maker que exigem uma referência de frequência de 24 MHz. Pode ser usado em módulos osciladores, etapas de RF que demandam um componente ressonante nessa faixa, em placas de desenvolvimento e em manutenção de equipamentos que utilizam cristal externo para clock. Em projetos de bancada e reparo, o formato HC-49S facilita a substituição em placas through-hole.

Como Funciona

O componente se integra diretamente ao circuito oscilador onde os terminais do cristal são conectados aos pontos de entrada/saída do estágio oscilador do circuito integrado ou do módulo. Em aplicações típicas, ele faz parte de um circuito com amplificação e feedback que permite à peça ressonar na frequência nominal indicada. A conexão é feita por soldagem dos dois terminais ou por soquete apropriado; dependendo do projeto, é comum a presença de capacitores de carga no circuito para ajustar a estabilidade e o comportamento da oscilação.

Observações e Cuidados

Antes da compra, verifique a compatibilidade do cristal com o circuito alvo, conferindo pinagem, formato do encapsulamento e os requisitos do oscilador do seu projeto. Atenção a aspectos práticos como manuseio para evitar impactos mecânicos e descarga eletrostática que possam afetar a performance, e confirme as especificações de tolerância e estabilidade junto ao fornecedor se seu projeto exigir precisão definida. O formato HC-49S facilita montagem e substituição em placas, mas é recomendável checar dimensões e espaçamento de pinos quando houver restrições de espaço na PCB.

Este produto é conhecido em ingles como "HC-49S 2Pin 24MHz"
