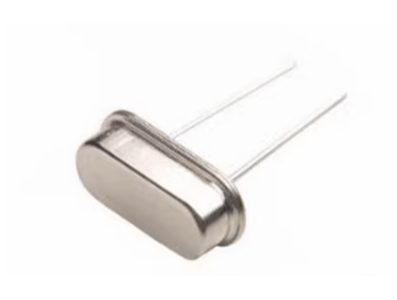

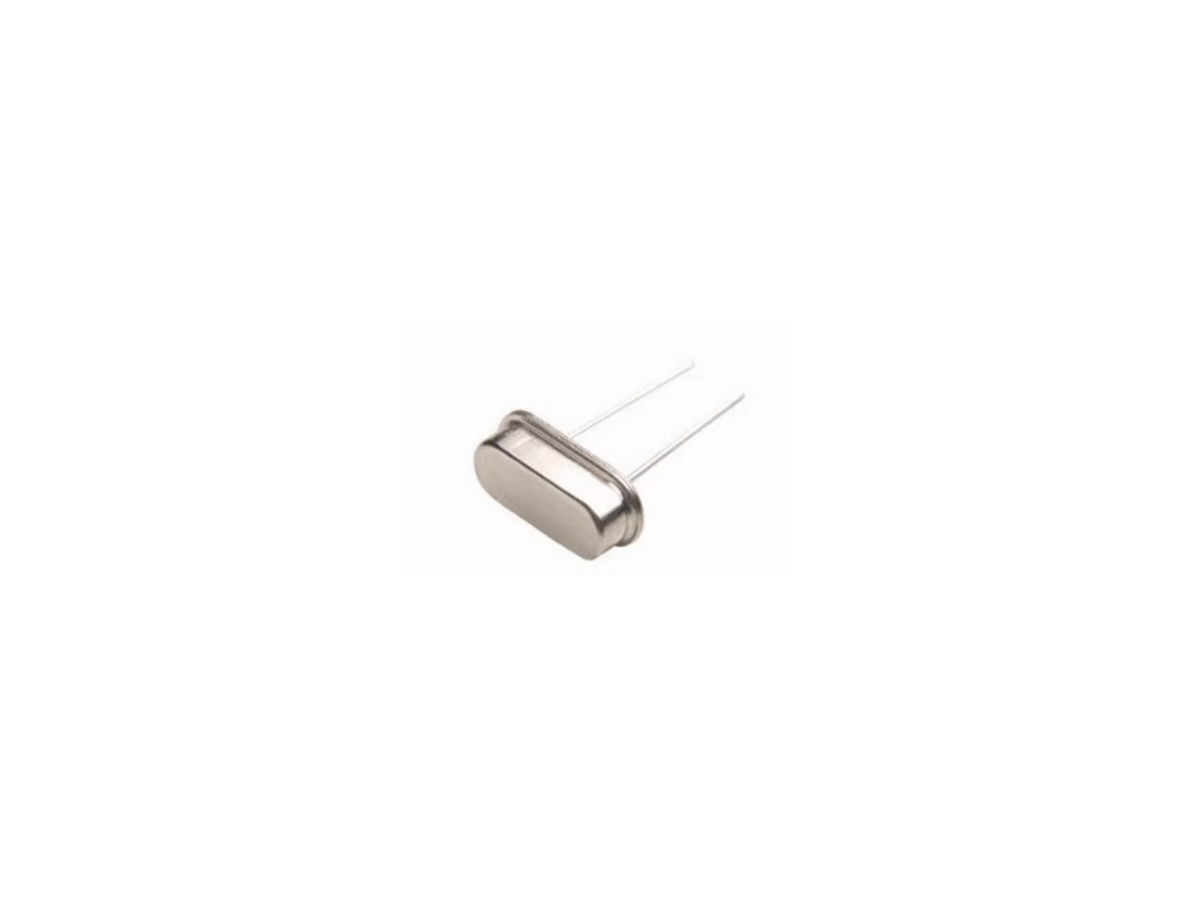

Cristal HC-49S 2 pinos 22.1184 MHz

Descrição

O Cristal HC-49S 2 pinos 22.1184 MHz é um componente piezoelétrico em encapsulamento HC-49S projetado para gerar uma referência de frequência fixa de 22.1184 MHz. Sua função principal é fornecer um sinal de clock estável para circuitos eletrônicos que exigem uma referência temporal precisa, sendo empregado como ressonador em osciladores e circuitos de temporização. A construção em formato de cristal de quartzo e a presença de dois terminais tornam-o adequado para montagem através de furos (through-hole) em placas de circuito impresso.

Principais Aplicações

Este tipo de cristal é indicado para projetos de eletrônica, automação, robótica, prototipagem e educação maker onde seja necessário um clock cristalino para microcontroladores, módulos de comunicação ou circuitos de rádio. Frequências como 22.1184 MHz são frequentemente utilizadas em aplicações que demandam divisão de clock para gerar taxas de comunicação estáveis, além de testes e manutenção de equipamentos que requerem uma referência fixa para sincronização.

Como Funciona

O cristal é conectado aos terminais do circuito oscilador, normalmente formando com capacitores externos e um elemento ativo (por exemplo, um inversor ou amplificador de ganho) o circuito que sustenta a oscilação. Em projetos, o componente é soldado na placa respeitando-se a pinagem e o espaçamento dos furos; a orientação do componente não altera sua função elétrica, já que possui apenas dois terminais. A interação do cristal com o circuito determina a estabilidade e a qualidade do sinal de clock, por isso é importante verificar as exigências do projeto quanto à impedância e componentes de suporte.

Vantagens e Observações

Entre as vantagens práticas estão a estabilidade de frequência inerente ao cristal e a facilidade de integração em placas through-hole com encapsulamento HC-49S. Antes da compra, confirme aspectos mecânicos como pinagem e espaçamento dos furos, além dos requisitos elétricos do circuito que irá utilizar o cristal — verifique se a frequência de 22.1184 MHz atende às necessidades de temporização do seu projeto e se o circuito oscilador suporta o encapsulamento e o tipo de cristal escolhido. Este produto é conhecido em ingles como "HC-49S 2Pin 22.1184MHz"
