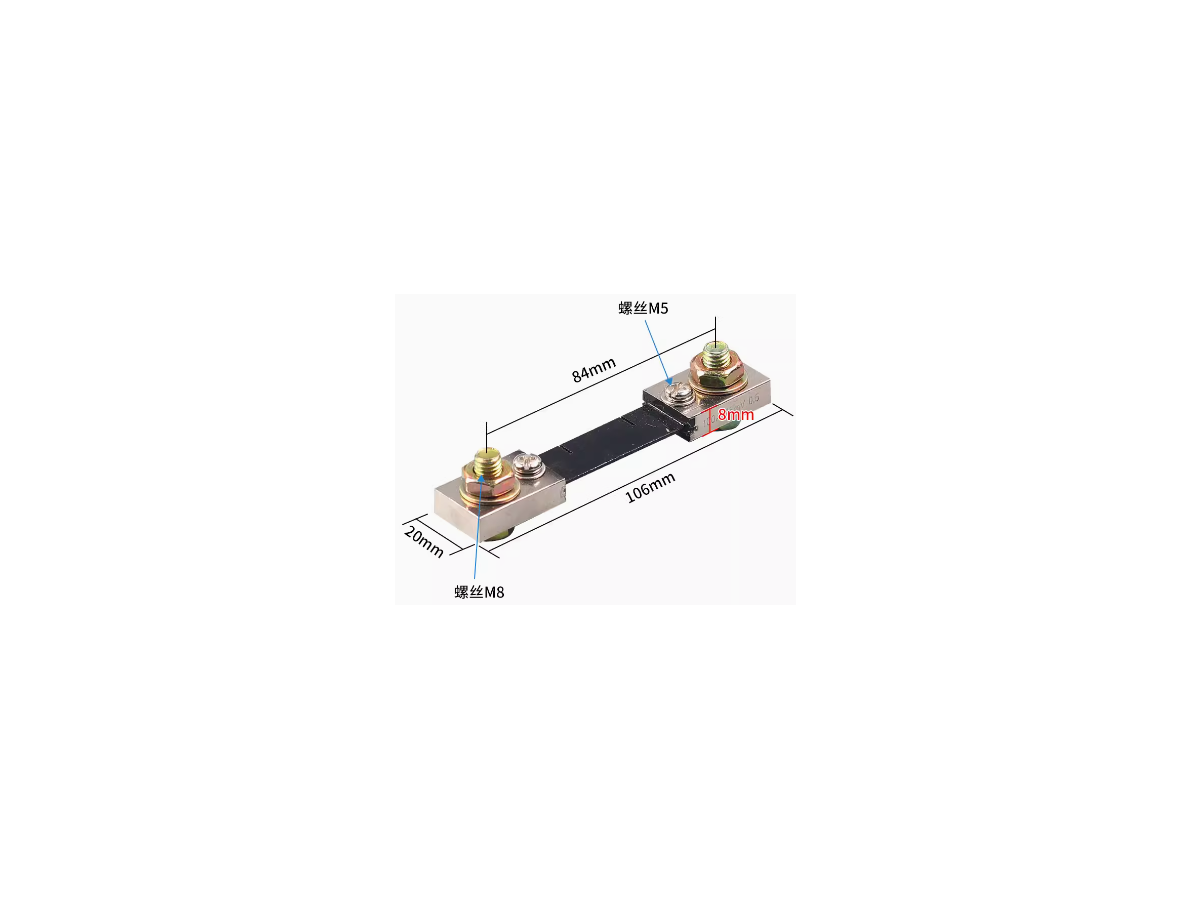

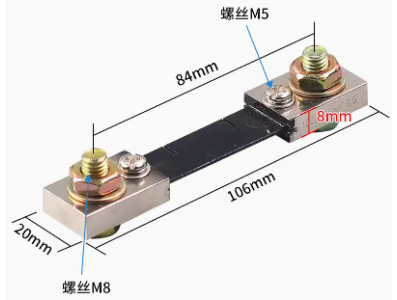

Shunt externo FL-2 75 mV 100 A para instrumentos de medição

O shunt externo 75mV FL-2 100A é um componente de derivação de corrente projetado para produzir uma queda de tensão conhecida (75 mV na corrente nominal de 100 A) que permite a medição precisa de correntes elevadas sem interferir significativamente no circuito. Sua função principal é transformar a corrente que passa por ele em um sinal de tensão proporcional e de baixo nível, adequado para leitura por instrumentos de medição, registradores ou sistemas de aquisição de dados.

Principais Aplicações

Esse tipo de shunt é indicado para aplicações onde é necessário monitorar correntes significativas, como em bancadas de teste, monitoramento de baterias e fontes de alimentação, automação industrial e projetos de robótica que envolvam motores ou sistemas de potência. Também é útil em contextos de manutenção e diagnóstico, onde leituras confiáveis de corrente ajudam a identificar sobrecorrentes, consumo e eficiência do sistema.

Como Funciona

O shunt é instalado em série com a carga para que toda a corrente a ser medida passe por ele; a queda de tensão entre seus terminais é então avaliada por um voltímetro ou por um circuito de aquisição. Esse sinal de baixa amplitude normalmente exige um instrumento com sensibilidade adequada ou um estágio de condicionamento (amplificador diferencial ou conversor de nível) para integração com sistemas eletrônicos. As conexões mecânicas devem ser firmes e de boa condutividade para reduzir erros por contato e variações térmicas.

Vantagens e Cuidados

Entre as vantagens práticas estão a simplicidade de uso e a capacidade de medir correntes elevadas com uma queda de tensão relativamente pequena, minimizando a dissipação no circuito medido. Como cuidados, é importante considerar a dissipação térmica do shunt, garantir fixação mecânica segura e calibração do sistema de medição. Confirme sempre a compatibilidade com o instrumento leitor, a faixa de tensão de entrada do equipamento de medição, a pinagem e as dimensões do componente em seu projeto antes da instalação para evitar leituras incorretas ou problemas de montagem. Este produto é conhecido em ingles como "75mV FL-2 External Shunt 100A"
