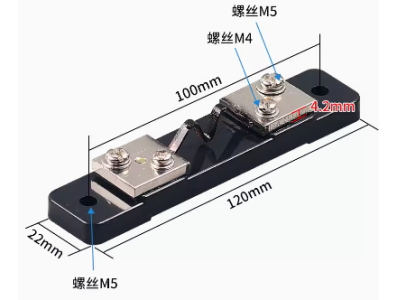

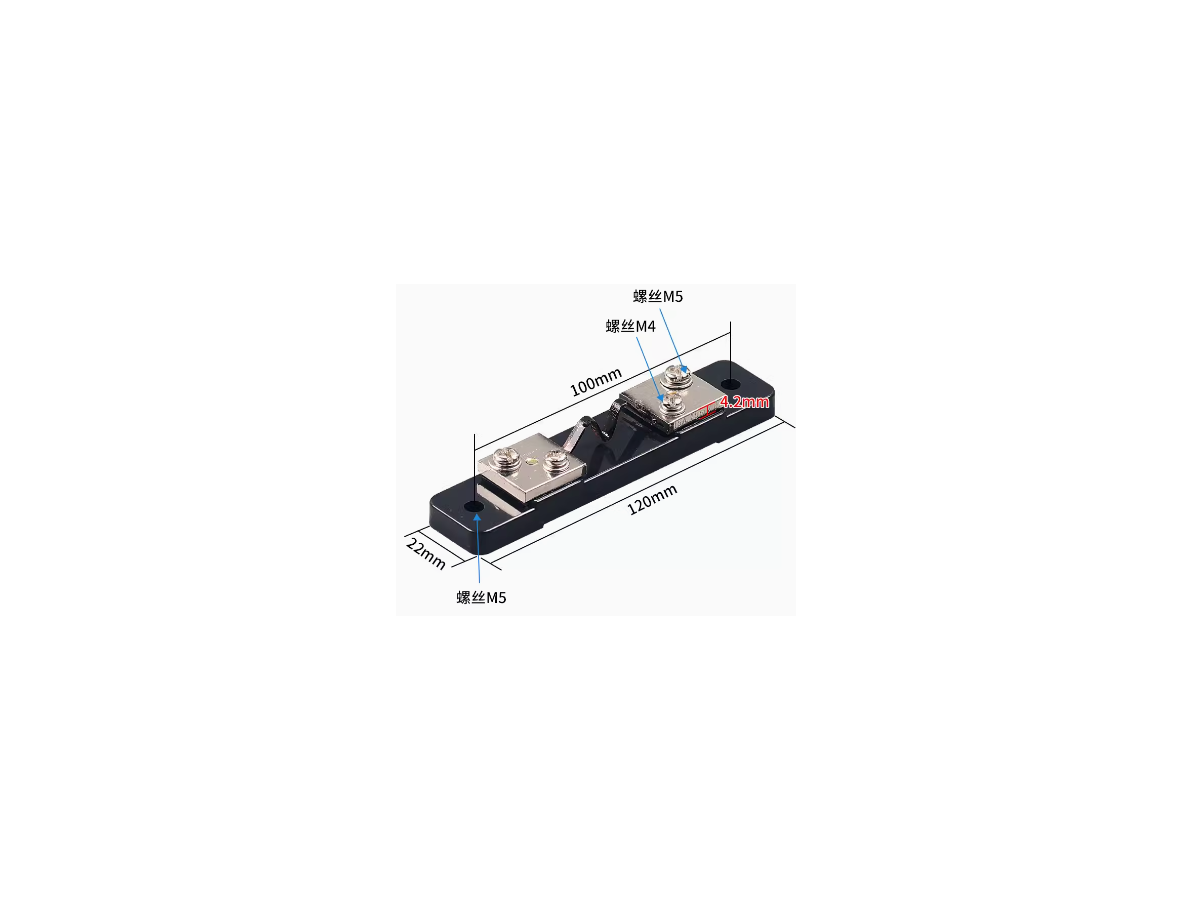

Shunt externo FL-2 75 mV 15 A

O que é e para que serve

O Shunt Externo 75mV FL-2 15A é um resistor de baixa resistência projetado para medições de corrente. Sua função principal é converter corrente elétrica em uma pequena queda de tensão proporcional — nominalmente 75 mV na condição especificada de 15 A — permitindo que instrumentos de medição registrem a corrente a partir dessa queda de tensão. É um componente passivo usado como referência de corrente em painéis de medição, sistemas de monitoramento e testes de bancada.

Principais Aplicações

Este tipo de shunt é indicado para projetos e intervenções em robótica e automação onde seja necessário monitorar o consumo de cargas, em eletrônica de potência para verificação de correntes de fontes e drivers, em bancadas de prototipagem e educação maker para aulas e experimentos sobre medição de corrente, e em manutenção para diagnóstico de consumo em módulos e painéis. Também serve para integração com instrumentos que aceitam sinal de shunt externo e para registros de consumo em sistemas de supervisão.

Como Funciona

O shunt é inserido em série com a carga, de modo que toda a corrente a ser medida passe por ele; a tensão entre seus terminais é então medida por um voltímetro, amplificador diferencial ou sistema de aquisição. Essa leitura de tensão é convertida em corrente por meio da relação especificada (75 mV a 15 A), e normalmente exige um circuito de condicionamento quando usada com ADCs de microcontroladores. A conexão se faz via seus terminais metálicos ao condutor de carga e ao instrumento de medição; é importante garantir conexões firmes e um método de medição diferencial para evitar erros por referenciação.

Vantagens e Observações

Como solução de medição, um shunt externo oferece simplicidade e resposta direta para monitoramento de corrente em faixas próximas à sua especificação de 15 A. Antes da compra ou instalação, verifique se o instrumento ou entrada de medição aceita a faixa de 75 mV, confirme a corrente nominal do seu circuito e considere a dissipação térmica do componente em operação contínua. Atenção à montagem (fixação e ventilação) e à qualidade das conexões para reduzir perdas e aquecimento. Para integração com sistemas digitais, planeje o condicionamento de sinal adequado ao ADC ou ao amplificador que será utilizado.

Este produto é conhecido em ingles como "75mV FL-2 External Shunt 15A"
