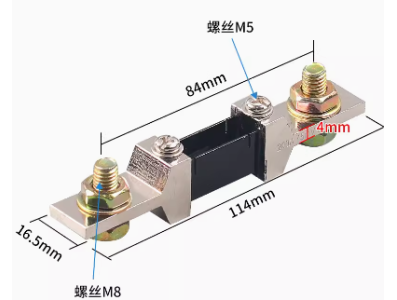

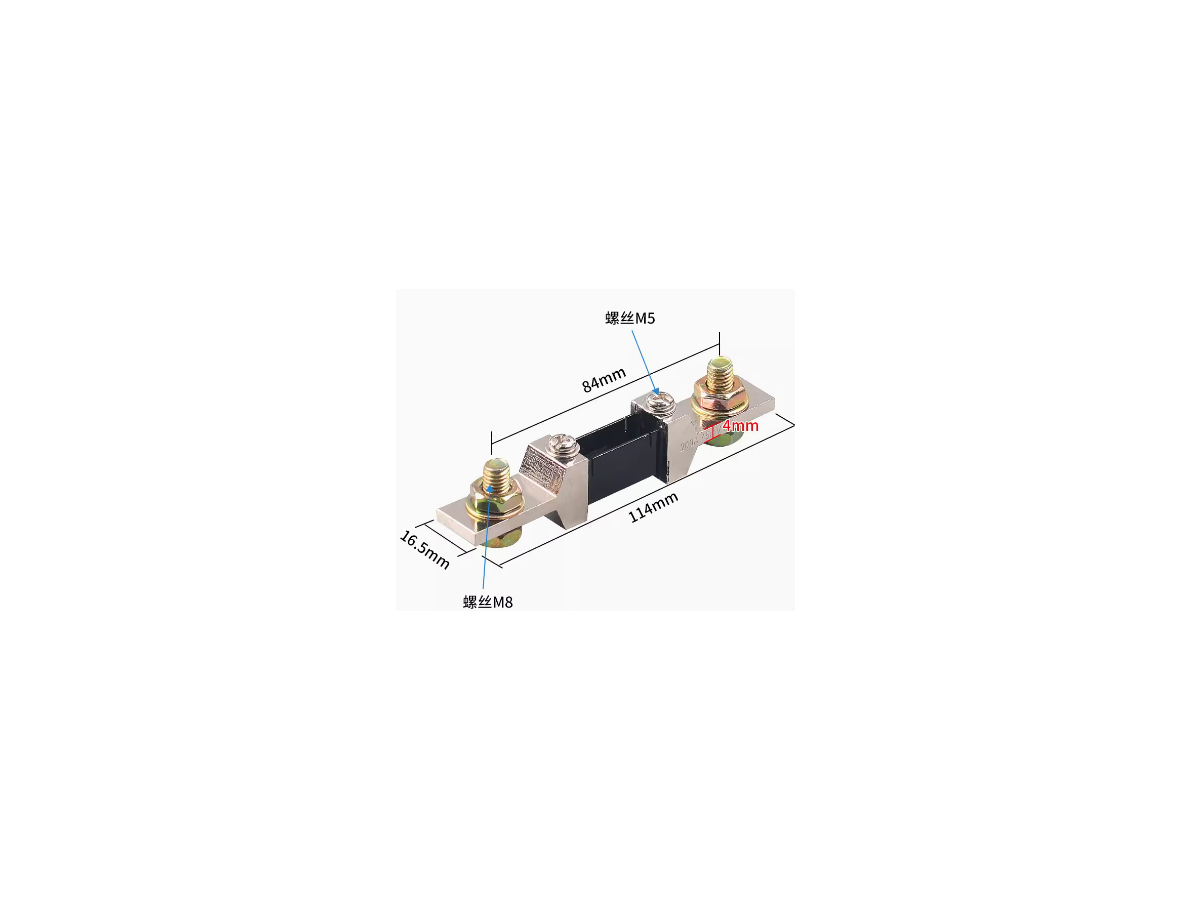

Shunt externo FL-2 200 A 75 mV

O que é o produto e qual sua função principal

O Shunt Externo FL-2 75mV 200A é um resistor de derivação projetado para medir correntes elevadas convertendo a corrente que passa por ele em uma pequena tensão proporcional. Sua função principal é fornecer uma queda de tensão conhecida (75 mV na condição nominal de 200 A) que pode ser lida por instrumentos de medição, registradores ou sistemas de aquisição para determinar o valor da corrente em um circuito sem interromper o condutor principal.

Principais Aplicações

Este componente é adequado para medições de corrente em painéis de energia, bancos de baterias, sistemas de carregamento, manutenção elétrica, testes em bancada e aplicações de automação e robótica onde há necessidade de monitorar correntes altas. Também pode ser utilizado em projetos de prototipagem e ambientes maker quando se trabalha com fontes ou cargas que demandam correntes na faixa indicada, desde que os instrumentos de leitura suportem a faixa de saída do shunt.

Como Funciona

O shunt é inserido em série com o condutor cuja corrente será medida; a corrente que atravessa o shunt gera uma pequena diferença de potencial entre seus terminais de medição. Essa tensão é então captada por um voltímetro, multímetro, circuito de aquisição ou circuito amplificador proporcional, que converte a leitura de tensão em valor de corrente. Na integração ao projeto, é importante conectar corretamente os bornes de corrente e os terminais de saída de baixa tensão do shunt, assegurando contatos firmes e cabos adequados para a corrente envolvida.

Vantagens e Observações

Entre as vantagens práticas estão a simplicidade de uso e a capacidade de medir correntes elevadas sem interromper o caminho principal do circuito. Antes da compra e instalação, confira se o equipamento de leitura é compatível com a saída de 75 mV e se suporta a corrente nominal de 200 A, e verifique também requisitos como bitola dos cabos, qualidade dos terminais e condições de dissipação térmica do local de montagem. Evite sobrecorrentes e conexões frouxas que possam comprometer a medição ou a segurança. Este produto é conhecido em ingles como "75mV FL-2 External Shunt 200A"
