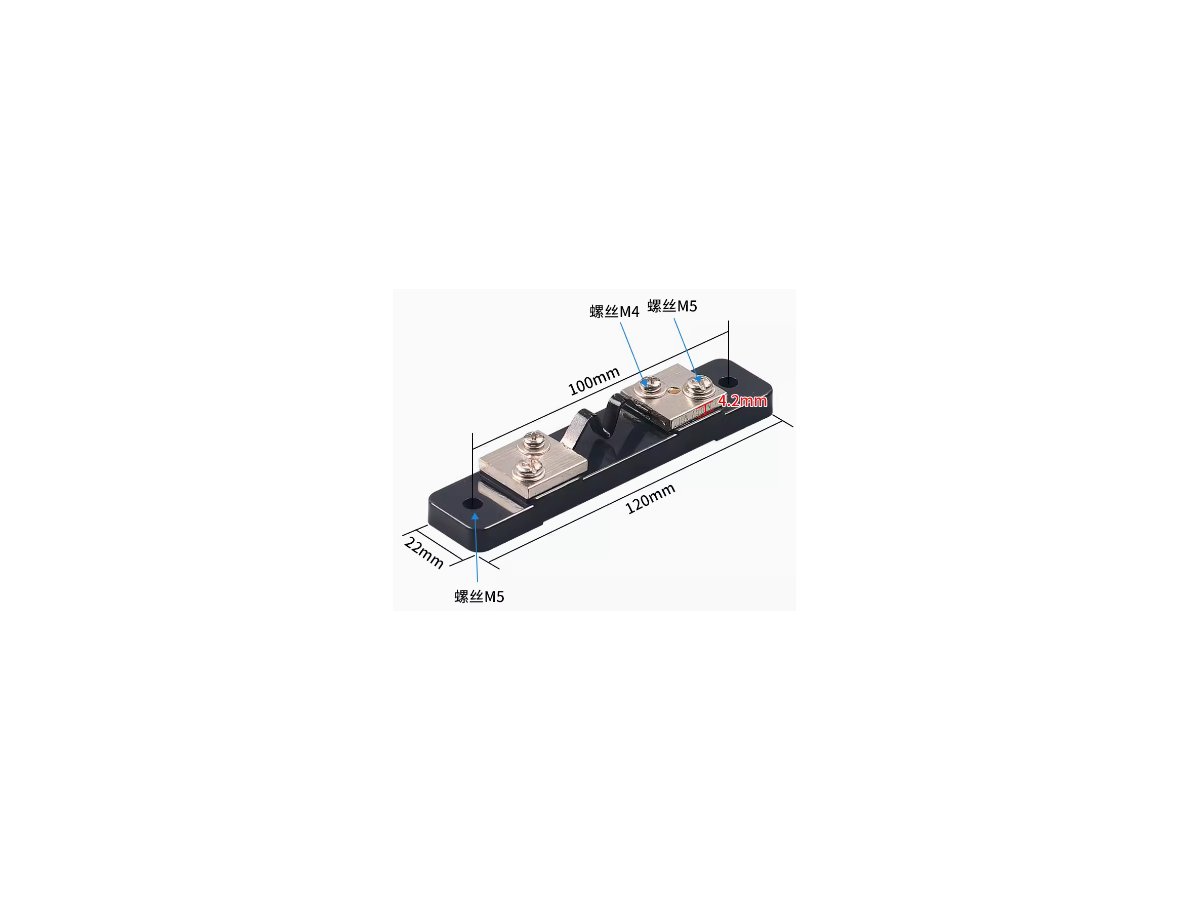

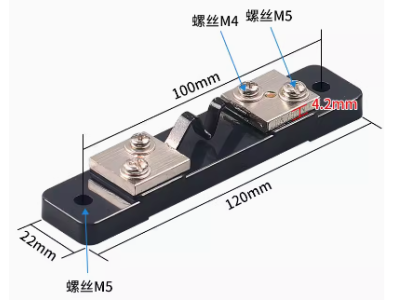

Shunt externo FL-2 75 mV 20 A

O que é o produto e qual sua função principal

Shunt externo FL-2 75 mV 20 A é um elemento de medição de corrente que transforma a passagem de corrente elétrica em uma pequena tensão proporcional, permitindo que instrumentos elétricos leiam indiretamente o fluxo de corrente. A característica-chave é a queda de tensão nominal de 75 mV na condição de 20 A, o que possibilita a leitura do valor de corrente a partir da medição dessa tensão diferencial em seus terminais.

Principais Aplicações

Este tipo de shunt é usado em projetos de eletrônica e automação onde é necessário monitorar consumos ou correntes de alimentação, como medições de bancada, monitoramento de baterias, manutenção de sistemas elétricos, prototipagem em ambientes maker e desenvolvimento de equipamentos de robótica que exigem controle de corrente. Também é útil em painéis de testes e em sistemas de aquisição de dados quando se deseja uma solução simples e direta para medir correntes médias e contínuas dentro da faixa indicada.

Como Funciona

O shunt é colocado em série com a carga para que toda a corrente do circuito passe por ele; a tensão gerada entre seus terminais é então proporcional à corrente que o atravessa. Essa tensão diferencial de pequena magnitude deve ser medida por um instrumento apropriado — multímetro, registrador ou um circuito de aquisição com entrada diferencial — muitas vezes recorrendo a um amplificador diferencial ou condicionador de sinal quando a leitura direta não é possível devido à limitada resolução do ADC. A conexão física normalmente é feita pelos terminais de potência do shunt, garantindo boa qualidade de contato e condutores dimensionados para a corrente esperada.

Vantagens e Cuidados

Entre as vantagens práticas estão a simplicidade de uso e a possibilidade de integrar medições de corrente em sistemas já existentes sem alterar o princípio de funcionamento do circuito. Antes da instalação é importante conferir a faixa de corrente suportada, a dissipação térmica esperada no ponto de operação, a qualidade das conexões e a necessidade de condicionamento do sinal para leitura (por exemplo, amplificação ou isolamento). Evite exceder a corrente nominal, assegure ventilação adequada e use cabos e bornes compatíveis com a corrente prevista. Verifique sempre compatibilidade, tensão, pinagem, dimensões, protocolo ou requisitos do projeto quando esses dados forem relevantes.
Este produto é conhecido em ingles como "75mV FL-2 External Shunt 20A"
