Shunt externo FL-2 300 A 75 mV

O que é o produto e qual sua função principal

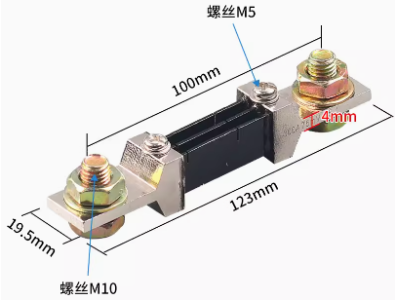

Shunt externo 75mV FL-2 300A é um componente resistivo de baixa resistência projetado para transformar correntes elétricas elevadas em uma pequena queda de tensão proporcional, facilitando a medição de corrente em sistemas DC. Sua especificação de 75 mV em relação à corrente nominal de 300 A indica a relação entre a corrente que passa pelo shunt e a tensão que deve ser medida nos terminais de medição, permitindo que instrumentos de leitura registrem correntes elevadas sem expor o circuito de medição a altas correntes diretas.

Principais Aplicações

Este shunt é indicado para medições de corrente em aplicações de automação, robótica, eletrônica de potência, prototipagem e projetos maker que exigem monitoramento de cargas elevadas, como bancos de baterias, fontes de alimentação, inversores e testes em bancada. Também é útil em rotinas de manutenção e testes para verificar consumo de motores e controladores, onde uma medição confiável de corrente contínua é necessária sem intervenção direta no caminho principal da corrente.

Como Funciona

O shunt é instalado em série com o condutor cuja corrente se deseja medir; a corrente que passa pelo shunt produz uma queda de tensão pequena e proporcional nos seus terminais. Essa queda de tensão é então lida por um instrumento adequado — por exemplo um voltímetro de baixa tensão, um amplificador de instrumentação ou um ADC — e convertida em corrente através da relação proporcional entre tensão e corrente. A integração requer que os pontos de medição sejam conectados de forma segura e que o sistema de aquisição aceite a faixa de tensão gerada pelo shunt.

Vantagens práticas e observações de uso

Entre as vantagens estão a possibilidade de medir correntes elevadas com baixo impacto no circuito de potência e uma leitura direta baseada em queda de tensão conhecida. É importante considerar a dissipação térmica do shunt, garantir aperto e contato elétrico adequados nos terminais, e instalar em local com ventilação quando necessário. Antes da compra, confirme a compatibilidade com o sistema de medição (faixa de tensão de entrada do instrumento, impedância, pinagem e dimensões físicas) e não exceda a corrente nominal indicada para evitar aquecimento excessivo ou danos. Este produto é conhecido em ingles como "75mV FL-2 External Shunt 300A"
